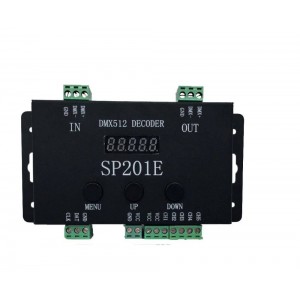

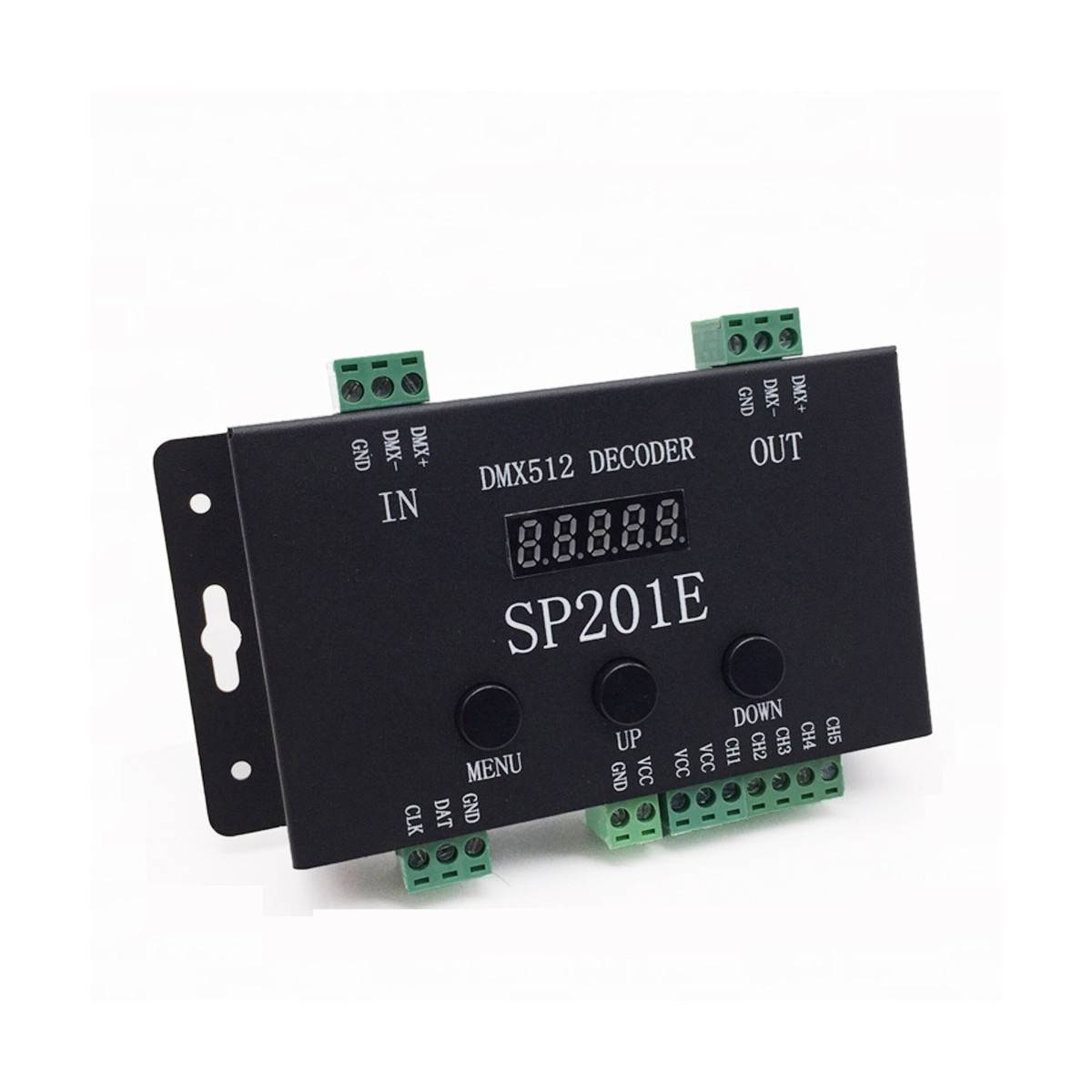

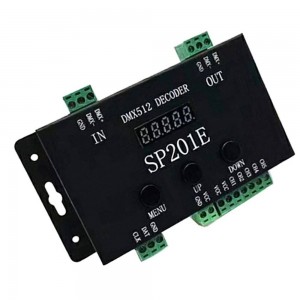

Decodificador DMX DMX-SPI Conversor de señal para tiras LED

Referencia:B1568
Has superado el límite de unidades
Sin stock
Ficha técnica

Decodificador tiras LED DMX DMX-SPI. De dimensiones pequeñas, permite el control avanzando en modo cascada de forma sincrónica o múltiple. Nos ofrece la posibilidad de controlar las tiras LED RGB de 12V, pudiendo crear un efecto de luz dinámico y controlando cada LED a nuestra voluntad. Contiene chip inteligente (IC), modos de velocidad y canal ajustables. 99 patrones integrados. Identificación automática señal DMX512. Compatible con LEDs direccionables y LED RGBWW de 5 canales.

¿Necesitas ayuda?
    L-V: 09:00 - 21:00h / S: 09:30 - 13:30

Decodificador DMX DMX-SPI para Tiras LED

Decodificador tiras LED DMX DMX-SPI. Es una unidad de control avanzado que ofrece el funcionamiento en modo autónomo y la conexión a un dispositivo externo, recibiendo la señal de DMX-512 de control digital. Nos permite controlar y amplificar las tiras LED RGB de 12V de cualquier forma, creando un efecto de luz dinámico y cambiando la intensidad de esta.

Tiene una amplia gama de funcionamiento del voltaje (5V~24V). Con chip inteligente IC, el canal de decodificación es ajustable. Contiene 99 tipos de patrones integrados. Se puede utilizar como un controlador sincrónico, pudiendo controlar de forma sincrónica las Luces LED. Funciona en modo cascada sincrónico o múltiple.

decodificador tira LED

decodificadores tiras LEDdecodificador controlador DMX

Características del Decodificador

  • DC5V~24V. Amplia gama de voltaje de trabajo.
  • IC modo incorporado/velocidad/canal de decodificación ajustable.
  • Identificación automática de la señal DMX512.
  • Compatible con LED de píxeles direccionables y LED RGBWW de 5 canales.
  • Funciona en modo cascada sincrónica simple o múltiple.
  • Con 99 tipos de patrones incorporados.
  • Guarda la configuración.

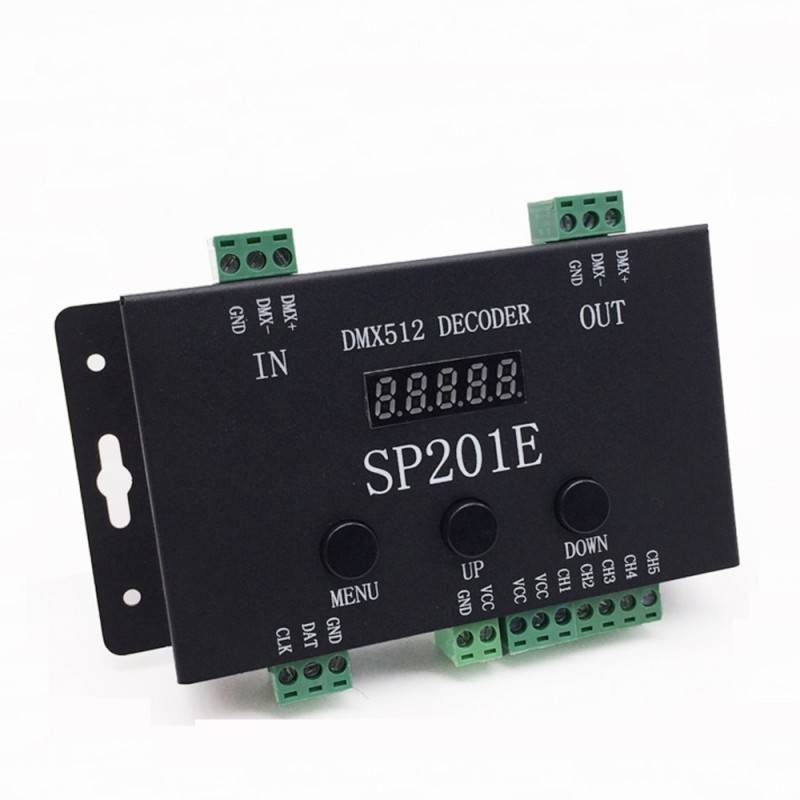

Funciones de cada Puerto

IN
DMX + DMX - GND
 DMX 512 señal de entrada + DMX señal de entrada -            Tierra

OUT
DMX + DMX - GND
+ Polo de cascada de señal DMX512 al siguiente decodificador  - Polo de cascada de señal al siguiente decodificador       Tierra

Tubo Digital
Display "P---01" Display "S--05"            Display "C--01"
Indica que está seleccionado para el modo 1, y así sucesivamente. Indica que está seleccionado para la velocidad 5, y así sucesivamente. Indica que el canal seleccinado es el 01, luego decodificará la señal DMX512 del canal 1.

BUTTONS Consulta las instrucciones de operación de después.
CLK Salida de señal de reloj LED direccionable.
DATA Salida de señal de datos de LED direccionable.
VCC Potencia (+)
GND Tierra (-)
CH1-CH5 5 canales contrables de salida de señal PWM.

Instrucciones de operación

BOTONES FUNCIONES
MENU Presiona el botón para elegir entre los modos IC/ Modo (P)/ Velocidad (S)/ Canal (C).
UP En los modos IC, P y S para aumentar el parámetro de forma rápida mantén pulsado el botón. En el modo de selección de canal, mantén pulsado para editar los dígitos, en decenas, cientos o miles, de derecha a izquierda.
DOWN En los modos IC, P y S para disminuir el parámetro de forma rápida mantén pulsado el botón. En el modo de selección de canal, mantén pulsado para ir hacia atrás en los dígitos.

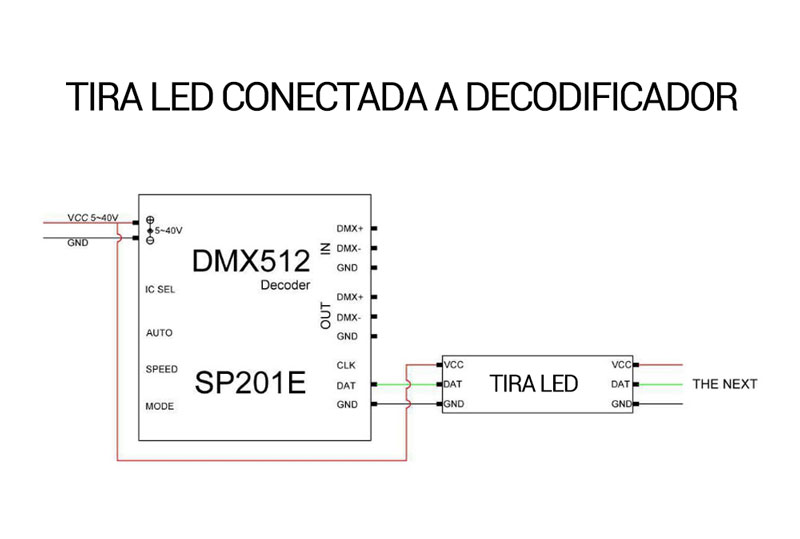

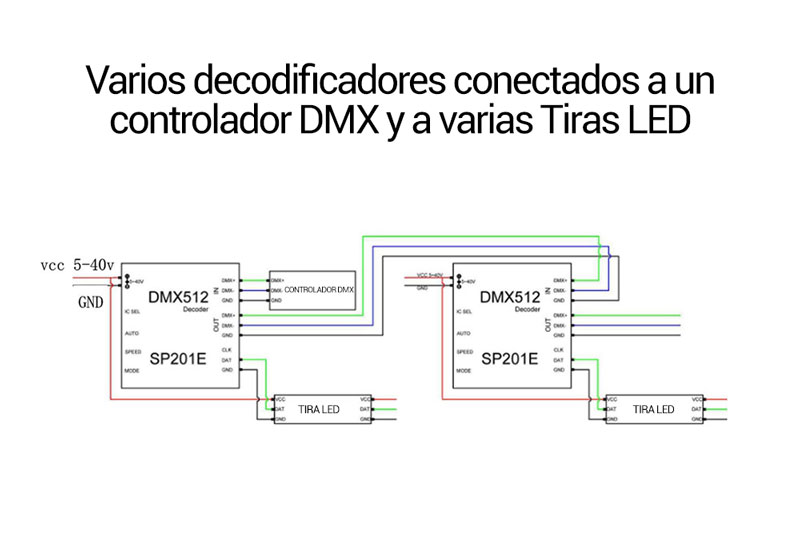

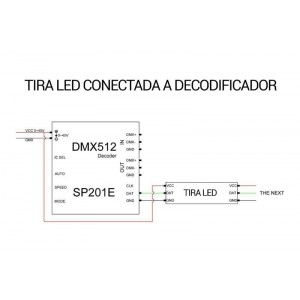

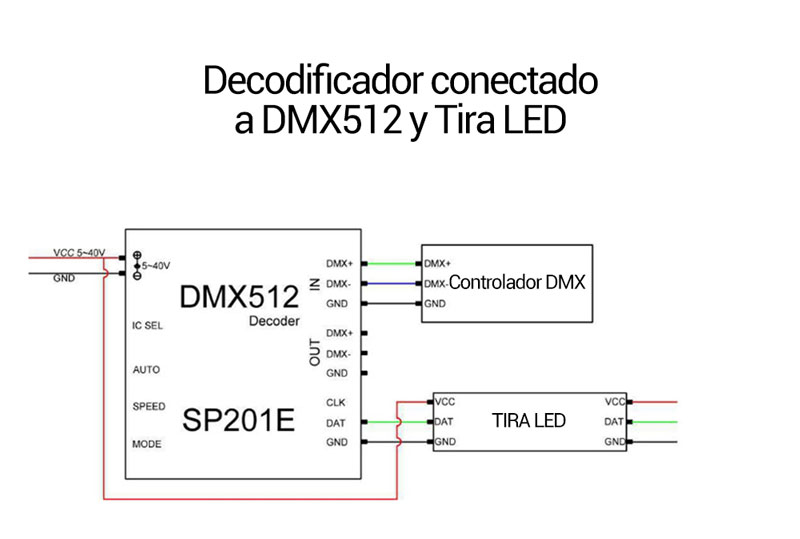

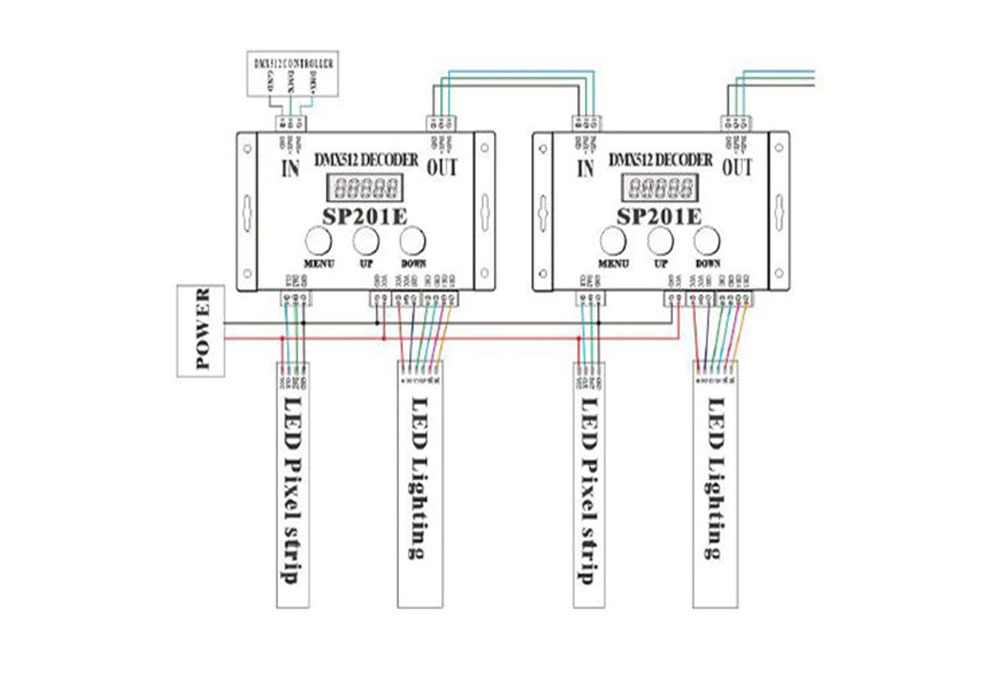

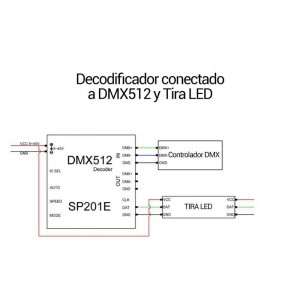

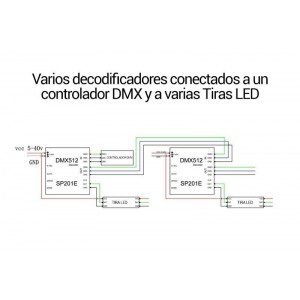

Conexión de cableado

decodificador cableado

El DMX 512 (Digital Multiplex) se utiliza para el control de la iluminación LED. Utiliza canales para la transmisión de órdenes a los equipos con cables de 3 a 5 pines, con una transmisión de datos muy elevada. Cada canal DMX controla un efecto y parámetro en específico. Controla la intensidad, color, movimiento, etc de las tiras LED. Se puede controlar a través de software (PC) o mesa de mezclas y con conexión en cascada.

Tensión Nominal (V)
5/24V-DC
Vida útil (h)
35000
IP
IP20
Sensor
No
Sistema de control
DMX-SPI
Tensión de salida (V)
5/24V-DC
Control de color
RGB, RGBWW
Conectividad
DMX
Material
Metal
Uso Exterior
Sí, dentro de caja estanca
Rango temperatura
-20ºC +40ºC
Frecuencia de uso
Intensivo
Clase eficiencia energética
A+ (2021)
Certificados
CE
ROHS
Garantía
Según garantía legal: 3 años
Barcelona LED

Preguntas y respuestas

P: Pregunta: Qué protocolos de IC puede controlar? no encuentro el listado por ningún lado. Por ejemplo, podria controlar una UCS2904 o una WS2813?
Y en dicho caso, es necesario algun tipo de software para configurarlo?
Muchas gracias ;)
R: Respuesta: Soporta los comunes LED driver IC del mercado. WS2811,WS2812B, WS2801, SK6812, SK6812-RGBW, WS2813, LPD6803, LPD8806, APA102, TM1913, UCS1903, SM16703, DMX512, etc.
Hay LED driver IC como WS2812B y WS2813 que se seleccionan con WS2811.
No tiene funciones programable, las configuraciones de modos ya viene definida por el decodificador. en caso de DMX necesitará una consola o software DMX externo.
P: Pregunta: Este receptor. Configurado en modo IC. Que ordenes DMX acepta?
Me explico: Si fuese un proyector clasico (Par56 led dmx) Podria controlar el color, strobo, tiempo, cambio de colores, etc, pero. Como IC. Podre controlar cada pixel de la tira por DMX? Seran algunos patrones predefinidos?... Que controlare?

Gracias
R: Respuesta: Por DMX solo se puede controlar la regulación (intensidad de la luz) de 0 al 100% de cada canal (RGB). Cada 3 canal DMX será un LED (RGB)
