Decodificador DMX 4 canales DMX/SPI

Decodificador DMX 4 canales - DMX a RGBW

Referencia:B1561-4
Has superado el límite de unidades
Sin stock
Ficha técnica

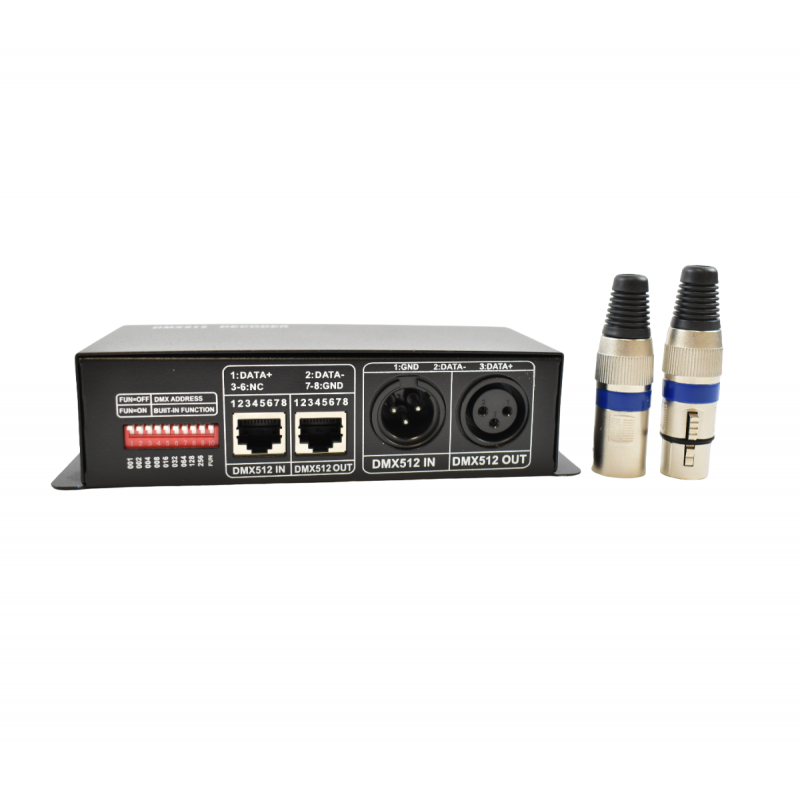

El decodificador DMX-512 de 4 canales convierte la señal de control DMX en señales de control de color para tiras LED RGB y RGBW de 12V y 24V.

Funciona en modo autónomo o conectado a una consola DMX-512.

Avísame cuando vuelva a estar disponible

¿Necesitas ayuda?
    L-V: 09:00 - 21:00h / S: 09:30 - 13:30

Decodificador 4 canales DMX a RGBW

El decodificador DMX-512 es una micro unidad de control avanzado que recibe la señal de control digital estándar DMX-512 y la transforma en señal PWM (modulación por ancho de pulso) para activar y controlar luminarias LED a 12V y 24V.

Al funcionar conectado a una consola digital DMX, permite realizar una gran cantidad de efectos dinámicos sobre las luces LED. Además, cuando no está conectado a ninguna consola digital, se puede utilizar como controlador sincrónico, es decir que puede controlar de forma sincrónica un número de decodificadores y luces LED.

Al utilizar 4 canales permite controlar hasta 4 luminarias LED diferentes de 12V ó 24V.

Puede funcionar bajo señales de control digital DMX-512 o de modo autónomo con interruptores DIP. Utiliza dos interfaces de entrada/salida: XLR-3 y RJ45.

La carga máxima es de 8A por canal: 32 A en total.

Este decodificador DMX-512 cuenta con 4 direcciones para controlar las salidas CH1, CH2, CH3 y CH4.

Características principales del producto:

  • Voltaje (entrada y salida): 12V /24V
  • Potencia de salida: 384 W (12V) / 768 W (24V)
  • Consumo de potencia: < 1 W
  • Corriente de salida: 4 canales x 8 Amperios/canal
  • Conexión de salida: conector hembra de 4 pines
  • Interfaces de comunicación: Puerto DMX-512 e interfaz de red estándar
  • Temperatura de funcionamiento: -20°C ~ 60°C
  • Peso: 360g
  • Dimensiones: 165 x 41 x 80mm (ancho x alto x profundo)
  • Material de la carcasa: aleación de aluminio color negro
  • Certificaciones: CE y RoHS

Potencia (W)
384 / 768
Vida útil (h)
35000
IP
IP20
Dimensiones (mm) Lxlxh
165 x 41 x 80mm
Tensión de salida (V)
12 - 24 V
Conectividad
DMX
Número de canales
4
Peso (g)
340
Material
Aluminio
Uso Exterior
Sí, dentro de caja estanca
Rango temperatura
-20℃~+60℃
Frecuencia de uso
Intensivo
Clase eficiencia energética
A+ (2021)
Certificados
CE
ROHS
Garantía
Según garantía legal: 3 años
Intensidad máxima (A)
8A / canal
Barcelona LED

Preguntas y respuestas

P: Pregunta: Mi idea es conectar 5 metros de esta cinta led :https://www.barcelonaled.com/tiras-led/tira-led-24v/tira-led-rgbw-24v-96w.html?mot_tcid=f5ab622c-40b0-4cfd-9b6d-9a075f68a17d#idTab999 Y mi pregunta es si para hacer eso necesito alguna fuente de alimentación aparte, tipo esta : https://www.barcelonaled.com/tiras-led/tira-led-24v/tira-led-rgbw-24v-96w.html?mot_tcid=f5ab622c-40b0-4cfd-9b6d-9a075f68a17d#idTab999 o me basta solo con un alimentador de 24V?
El decodificador se puede alimentar a 12 y 24V o se alimenta a 12 y saca 24v?
Cuantos W de tira RGBW puedo conectar a este codificador?
No me queda muy claro despues de leer las especificaciones técnicas.
Gracias.
R: Respuesta: Hola, este controlador DMX es compatible con tiras LED que funcionen con 12 V y 24 V de entrada, en cada caso necesitarás una fuente con tal tensión de salida y que tenga los Watts suficientes para cubrir los metros de tira. Esta tira LED tiene 96 W, por lo tanto, necesitarías una fuente de mínimo 100 W y 24 V de salida, como esta: https://www.barcelonaled.com/tiras-led/fuentes-de-alimentacion-para-tiras-led/fuente-alimentacion-24v-led/fuente-de-alimentacion-slim-100w-24v-42a-regleta-conexion-rapida-ip20.html?mot_tcid=74134d5d-05e4-4285-b983-ab5f2126e29d .

Puedes conectar la tira entera a este codificador, ya que soporta hasta 768 W.

Muchas gracias!

Barcelona LED: Sergi| 03/10/2024

P: Pregunta: Cómo puedo evitar la caída de señal al conectar 10 tubos led en un solo controlador?
R: Respuesta: Este controlador DMX no es para tubos led (230vac) . solo es para tensiones de 12 ó 24vdc ( como tiras led)
P: Pregunta: ¿El modelo actual cuantos canales tiene?
R: Respuesta: El modelo actualmente en stock (07/23) es de 4 canales (sin canales adicionales de intermitencia)
P: Pregunta: Cuando pones el controlador en la dirección 1, en el CH1 tienes rojo en el 2 verde en el 3 azul, 4 blanco y 5 afecta al resto haciendo una especie de strobo. Me ha pasado con los 3 que he comprado. Así el primero hay que ponerle la dirección 1 y al segundo la 6.
R: Respuesta: Si, En el modelo de actual de 8A el canal 5 de cada controlador regula la velocidad de intermitencia de los canales anteriores.
Para conectar varios hay que tener en cuenta y dejar libre un canal más: CH (1, 2, 3, 4 + 5) ... CH (6, 7, 8, 9 +10 ) ... etc
P: Pregunta: Hola,

-Cuantas tiras LED individuales se pueden controlar con cada decodificador?
- Cuantos metros o watts por tira se pueden controlar con el decodificador?
- Qué tiras LED son compatibles para este decodificador?
- Se podría conectar al controlador DMX de forma inalámbrica con un transmisor/receptor?

Gracias y perdón por tantas preguntas :)
R: Respuesta: Es un DMX de 4 canales así que puede controlar 4 tiras monocolor o 1 RGBW. Puede ver la potencia en datos técnicos en lla web, son 4A por canal. El control es para entrada DMX (desde consola o software)
P: Pregunta: Hola, queria saber si el Decodificador DMX-512 de 4 canales, seria compatible con mi tira led de 5V
R: Respuesta: No, este modelo es para tensión de 12vcc y 24vcc con 4A por canal.
