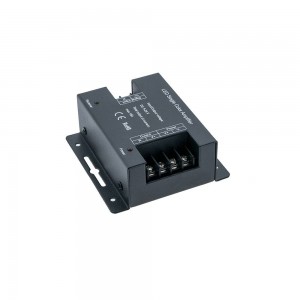

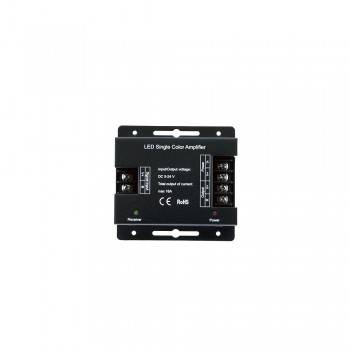

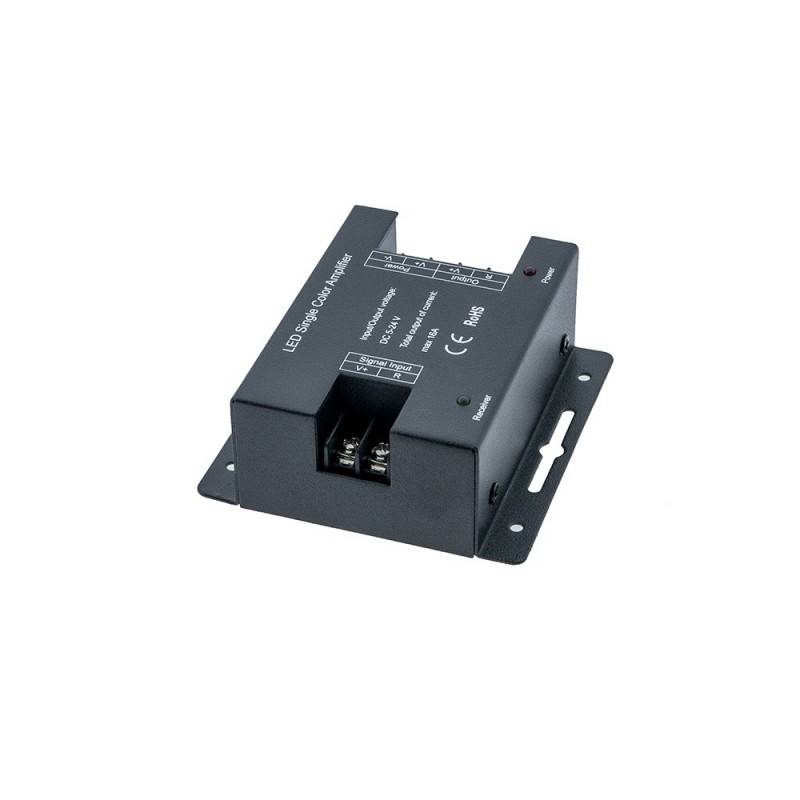

Repetidor / amplificador de señal monocolor PWM 5-24V 16A
Repetidor de señal PWM de 1 canal para tiras LED y luminarias monocolor de 5-24VDC y máximo 16A. Amplificador de potencia de alta velocidad (20ns), fácil de instalar y sin mantenimiento ni gestión.
Extienda la longitud tus instalaciones LED regulables con amplificadores de señal con un único controlador dimmer. La señal de regulación se prolongará de forma lineal y sin retrasos.
La colocación de repetidores de señal es independiente a la instalación de tantas fuentes de alimentación como sean necesarias para alimentar todo el conjunto. Asegúrese de alimentar debidamente el circuito, conectando la fuente de alimentación en la conexión "POWER".
Es importante que el cableado se realice respetando los polos positivo y negativo. Por el contrario, la luminaria puede entrar en cortocircuito.
Parámetros técnicos
- Temperatura de operación: -20ºC a 60ºC
- Voltaje de entrada/salida: 5V-24VDC
- Consumo en standby: <1W
- Máxima corriente de salida: <16A
- Máxima potencia de salida: 384W / 24V
- Conexión del cableado mediante regletero
- Dimensiones: 83 x 79 x 33 mm
- Tiempo de reacción: 20 nanosegundos
Instrucciones de instalación (en inglés):
Guía de temperaturas de color
La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:
- Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
- Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
- Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.
Guía de equivalencias en términos de consumo y ahorro energético
La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.
| LED | Incandescentes
y halógenas | Bajo consumo | Fluorescente | Halogenuros
metálicos | Vapor de sodio | Vapor de sodio
(sin balastro) | Lúmenes |
|---|
| % Ahorro |
90% |
72% |
64% |
61% |
73% |
87% |
|
| 2W |
20W |
6W |
|
|
|
|
80-120 |
| 3W |
35W |
8W |
|
|
|
|
120-250 |
| 5W |
40W |
11W |
|
|
|
|
280-550 |
| 6W |
50W |
13W |
12W |
|
|
|
360-660 |
| 7W |
60W |
15W |
14W |
|
|
|
450-770 |
| 9W |
70W |
18W |
18W |
|
|
|
600-990 |
| 10W |
80W |
20W |
20W |
|
|
|
750-1.100 |
| 12W |
100W |
25W |
25W |
|
|
|
800-1.320 |
| 13W |
110W |
30W |
28W |
|
|
|
900-1.430 |
| 15W |
120W |
40W |
32W |
|
|
|
1.100-1.650 |
| 18W |
140W |
50W |
36W |
|
|
|
1.250-1.980 |
| 20W |
150W |
60W |
44W |
|
|
|
1.600-2.200 |
| 25W |
200W |
70W |
58W |
|
|
|
1.850-2.750 |
| 30W |
250W |
80W |
70W |
60W |
80W |
250W |
2.200-3.300 |
| 50W |
400W |
100W |
120W |
100W |
120W |
300W |
3.000-5.500 |
| 80W |
600W |
150W |
|
150W |
200W |
500W |
6.000-10.400 |
| 100W |
750W |
200W |
|
200W |
250W |
750W |
9.000-13.000 |
P: Hola le explico mi problema estoy instalando una vivienda y tengo que montar 16 mts de led mono color con un consumo de unos 350W a 24V y lo tengo todo instalado con un dimmer wifi, pero el problema es que el consumo permitido para este dimmer es de 200W, y son de la casa Shelly, y en Shelly España que están en Alicante me dicen que me ponga en contacto con ustedes pues en otras ocasiones les han comprado este artículo, pero ellos no saben cómo conectarlo
Así que le agradecería que me informara o me mandara un esquema eléctrico de como conectarlo , pues yo veo en internet que sí, hay que tener una fuente de alimentación lo suficientemente potente para la potencia y conectarla al B1624 pero lo que no entiendo es como conectar el dimer Shelly , que lo que hace realmente es bajar la tensión pero en corriente alterna a 220v , en fin gracias de antemano por ayudarme y un saludo | 2021-03-24 21:49:57
R: Este producto es un amplificador para tiras led de 5 a 24Vdc, que se coloca cada 10mts (según modelo de tira) con su respectiva fuente de alimentación VDC para dar potencia al siguiente tramo de tira y no tener perdidas por caída de tensión, (puede ver esquema en la web). Si su regulador es un TRIAC para regulación de corte de fase de 220Vac (desconocemos el dimmer indicado de esa marca) no sirve para regular tiras led de baja tensión. a no ser que use alguna fuente regulable desde la entrada de 230vac como la ref. B4257.
