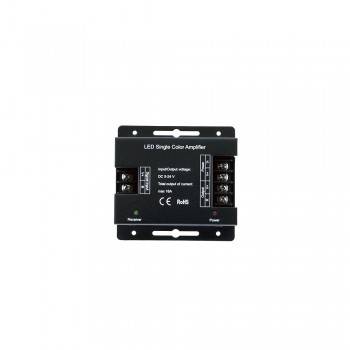

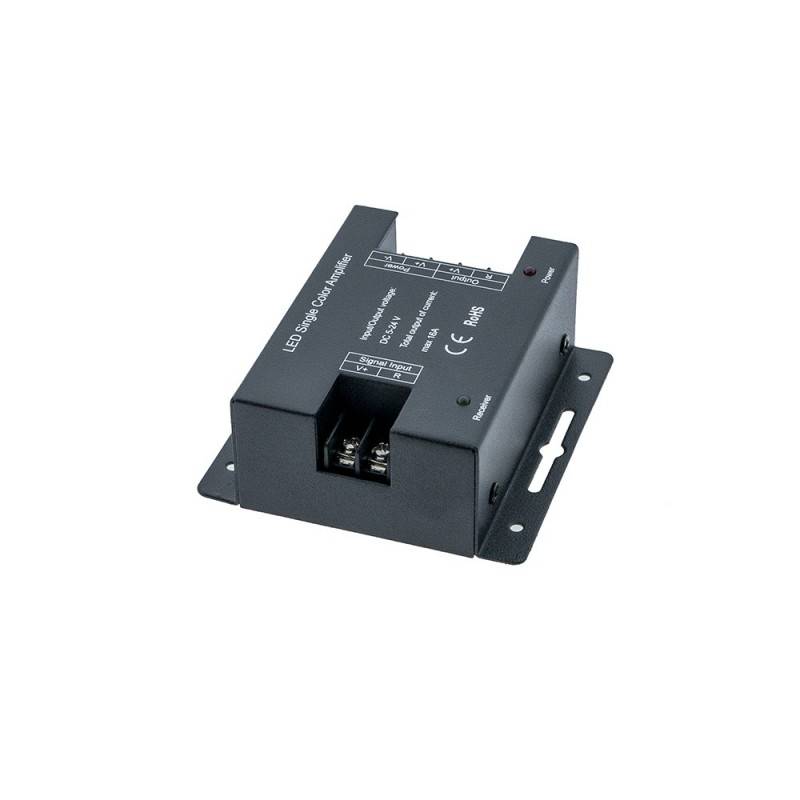

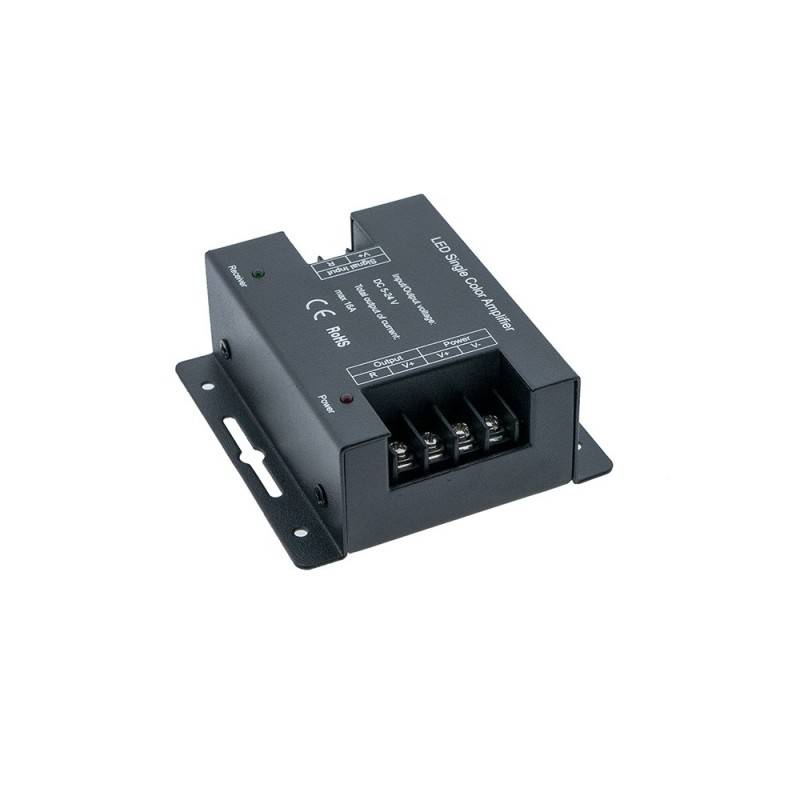

Repetidor / amplificador de sinal monocor PWM 5-24V 16A
Referência: B1624
11,99 €
Com IVA
Repetidor / amplificador de sinal monocromático PWM 5-24V 16A
Repetidor de sinal PWM de 1 canal para fitas de LED e luminárias de cor única de 5-24 VCC e máximo de 16A. Amplificador de potência de alta velocidade (20ns), fácil de instalar e sem manutenção ou gerenciamento.
Aumente o comprimento de suas instalações do LED regulável com amplificadores de sinal com um único controlador de dimmer. O sinal de regulação será estendido linearmente e sem atrasos.
A localização dos repetidores de sinal é independente da instalação de quantas fontes de alimentação forem necessárias para alimentar todo o conjunto. Certifique-se de alimentar o circuito corretamente conectando a fonte de alimentação à conexão "POWER".
É importante que a fiação seja realizada respeitando os pólos positivo e negativo. Pelo contrário, a luminária pode entrar em curto-circuito.
Parâmetros técnicos
- Temperatura de operação: -20ºC a 60ºC
- Tensão de entrada / saída: 5V-24VDC
- Consumo em espera: <1W
- Corrente máxima de saída: <16A
- Potência máxima de saída: 384 W / 24 V
- Conexão de fiação via régua de terminais
- Dimensões: 83 x 79 x 33 mm
- Tempo de reação: 20 nanossegundos
Instruções para instalação (em inglês):
Certificados
CE
ROHS
ROHS
Perguntas e respostas
| P: Pergunta: | É COMPATÍVEL COM O CONTROLADOR MI LIGT |
|---|
| R: Resposta: | Os amplificadores são compatíveis com os controladores RGB. |
|---|
| P: Pergunta: |
Olá, explico o meu problema, estou a instalar uma casa e tenho de montar 16 mts de mono cor led com um consumo de cerca de 350W a 24V e tenho tudo instalado com um dimmer wifi, mas o problema é que o consumo permitido para este dimmer é de 200W, e eles são da casa Shelly, e em Shelly Espanha que estão em Alicante dizem-me para vos contactar porque noutras ocasiões compraram este artigo, mas não sabem como ligá-lo. Portanto, ficaria grato se me informassem ou me enviassem um diagrama de ligação, porque vejo na Internet que sim, devem ter uma fonte de alimentação suficientemente potente para a energia e ligá-la ao B1624, mas o que não compreendo é como ligar o escurecedor Shelly, que na realidade baixa a tensão mas em corrente alternada para 220v, finalmente obrigado antecipadamente por me ajudarem e uma saudação. |
|---|
| R: Resposta: | Este produto é um amplificador para tiras de LED de 5 a 24Vdc, que é colocado a cada 10mts (dependendo do modelo de tira) com a sua respectiva fonte de alimentação VDC para dar energia à secção seguinte da tira e não ter perdas devido a queda de tensão, (ver diagrama na web). Se o seu dimmer é um TRIAC para regulação de corte de fase de 220Vac (não conhecemos o dimmer indicado para esta marca) não é adequado para regulação de tiras de LED de baixa tensão, a menos que utilize uma fonte regulável a partir da entrada de 230vac, como a ref. B4257. |
|---|
