Sensor de movimiento PIR empotrable de pared 160º IP20

Referencia:S1161

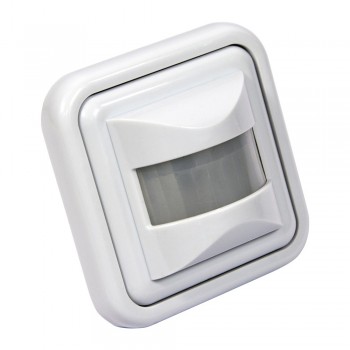

Sensor de movimiento PIR por infrarrojos empotrable. Detecta movimiento hasta una distancia máxima de 10 metros, con un ángulo de detección de 160º y una alta sensibilidad. Perfecto para instalaciones en estancias medianas a grandes para un uso doméstico y profesional.

  • 230V - Máx. 500W
  • 80x80x56mm
  • ✂55x55
  • ∠ 160º
  • ⇔ 2-10m
  • IP20
Cantidad
Has superado el límite de unidades
Total: 11,95 € IVA incluido
Paga a plazos hasta en 12 meses
expand_more

Sensor de movimiento PIR empotrable de pared 160º IP20

El sensor de movimiento PIR detecta la energía que desprenden los cuerpos en movimiento en una distancia entre 2 y 10 metros, dentro de un rango de detección de 160º. Está diseñado para empotrar en cajetín estándar de pared, facilitando su montaje y su conexionado, reduciendo al mínimo la dificultad de instalación y la obra a realizar.

Un sensor de movimiento optimiza el consumo energético regulando el encendido de la iluminación en aquellas zonas de tránsito esporádico de forma automática, apagando la luz cuando no detecta movimiento. De esta forma, es posible despreocuparse de pulsar el interruptor de encendido / apagado cada vez que se entra o sale de una estancia. Se utiliza habitualmente en salas de poco tránsito, desde lavaderos y trasteros hasta parkings, aulas y pasillos.

Características del sensor de movimiento PIR empotrable de pared

El sensor de movimiento empotrable identifica día y noche: El usuario puede ajustar la función operativa para cada tipo de iluminación ambiente. Puede trabajar tanto de día como de noche si ajustamos la función LUX desplazando la ruleta hacia el sol, o bien trabajar únicamente de noche desplazando la función LUX hacia el dibujo de la luna. El grado de luminosidad dependerá de la regulación de la función LUX, siendo 10 lux el mínimo y 2000 lux el máximo.

El tiempo de actuación del sensor de movimiento puede ajustarse con la ruleta correspondiente. Si la situamos al máximo, el sensor activará el interruptor y mantendrá el circuito conectado durante aprox 7 minutos. Si, por el contrario, lo programamos al mínimo, el sensor desconectará el interruptor a los 10 segundos tras detectar movimiento por última vez.

Es posible también graduar la sensibilidad del sensor. Ajustando la función SENS ampliaremos o reduciremos el rango de detección, con un mínimo de 2 metros y un máximo de 10 metros, en condiciones normales de temperatura.

El selector OFF / PIR / ON permite desconectar el circuito permanentemente (OFF), conectarlo de forma permanente (ON) o bien activar el sensor de movimiento (PIR).

sensor de movimiento pir empotrable

Instalación y montaje del sensor de movimiento PIR empotrable

El sensor de movimiento viene diseñado para encajar dentro de los cajetines eléctricos estándar con el fin de facilitar el montaje, conexionado y reducir la obra a realizar en caso que fuese necesario.

  • Desconecte la corriente del circuito y verifique que no recibe suministro eléctrico.
  • Separe la tapa frontal del sensor haciendo palanca con un destornillador, con precaución de no rallar ni dañar la cubierta.
  • Ajuste los parámetros en las ruletas de función SENS, TIME y LUX, así como el selector ON-PIR-OFF.
  • Afloje los tornillos de los terminales de conexión de la parte posterior, y conecte el cableado de suministro eléctrico  de acuerdo con el diagrama de conexiones.
  • Fije el sensor al cajetín empotrable de la pared, y coloque con cuidado la tapa frontal.


Recomendaciones

  • Pese a la sencillez de montaje del producto, recomendamos que éste sea instalado por un especialista, electricista o conocedor de instalaciones eléctricas y sus riesgos.
  • Desconecte en todo momento el suministro eléctrico durante el montaje, desmontaje y manipulación o configuración del dispositivo.
  • Asegúrese que el dispositivo recibe el voltaje correcto.
  • Revise que la potencia conectada al circuito que controla el sensor no supera el máximo admitido.
  • No instale ningún elemento frente o cerca del sensor que impida la correcta detección de movimiento.
  • Revise que la temperatura ambiente del entorno no supera los 40ºC
  • Revise que no hay elementos que varíen la temperatura bruscamente tales como aire acondicionado, calefacción, estufas, etc.
  • Asegúrese de colocar el sensor dentro del rango de altura recomendado.

Características técnicas del sensor de movimiento PIR empotrable

  • Voltaje: 220-240V-AC
  • Potencia máxima 500W/2A
  • Grado IP20
  • Rango de detección: 160º
  • Distancia de detección: 2 metros mínimo, 10 metros máximo (a una temperatura constante de 24ºC)
  • Temperatura de funcionamiento: -20ºC hasta 40ºC, con humedad relativa máxima de 93%
  • Consumo constante del sensor: aprox. 0,5W
  • Altura de instalación: entre 1 y 1,8 metros
  • Tiempo de actuación: mínimo 10 segundos (+/-3 seg.) máximo 7 minutos (+/- 2 min.)
  • Velocidad de detección de movimiento: 0,6 a 1,5 metros/segundo.




S1161

Ficha técnica

202· Tensión Nominal (V)
230
203· Frecuencia (Hz)
50 - 60
205· Potencia máxima (W)
500
209· Rango detección (m)
2-10
214· Conectividad
PIR
305· Montaje
Empotrable
306· Orientable
No
307· Dimensiones (mm) Lxlxh
80x80x56
308· Dimensiones de corte (mm)
55x55
310· Material
Plástico
312· Uso Exterior
No
313· IP
IP20
314· Rango temperatura
-20°C ~ +40°C
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años
217· Intensidad máxima (A)
2
