Sensor de movimiento PIR de pared cuadrado
sensor de presencia
sensor de movimiento infrarrojos
diagrama de conexión sensor

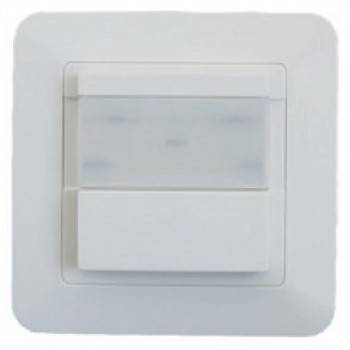

Sensor de movimiento PIR de pared cuadrado 160º

Referencia:S3136
Has superado el límite de unidades
En stock 642 unidades

Sensor de infrarrojos de 160º, con detección hasta 8 metros, para dispositivos o acumulación de cargas hasta 500W. Para luces LED hasta 200W. Interruptor de sensor de fácil automatización de la iluminación. Funciona en instalaciones con tres cables y puede encender y apagar todo tipo de luces.

Mini Sensor ideal para reemplazar interruptores empotrados y automatizar luces en pasillos, escaleras o baños casi al instante, de uso exclusivo para interior con grado de protección IP20. Funciona en instalaciones con 3 cables. Gracias al botón integrado, es posible un cambio manual en cualquier momento.

¿Necesitas ayuda?
    L-V: 09:00 - 21:00h / S: 09:30 - 13:30

Interruptor de sensor de movimiento infrarrojos

El sensor de movimiento es el elemento perfecto para la correcta gestión energética de las instalaciones lumínicas. Funciona en instalaciones con 3 cables. Sensor de infrarrojos ideal para reemplazar interruptores empotrados y automatizar luces LED en aquellas zonas donde los movimientos son reducidos pero es necesario mantener la luz encendida, como en oficinas, aulas de escuela, baños, pasillos, escaleras, etc.

sensor PIR

sensor de presencia

Mini sensor de uso exclusivo para interior con grado de protección IP20. Identifica automáticamente el día y la noche. Es fácil de instalar y se utiliza ampliamente. Botón integrado que permite un cambio manual en cualquier momento. Sensor de infrarrojos con una detección de 160º de hasta 8 metros, para dispositivos o acumulación de cargas hasta 500W. En luces LED 200W.

sensor de movimiento infrarrojos

Principales funciones del sensor de movimiento

Los sensores de movimiento activan el interruptor cuando se detecta un movimiento dentro de la zona seleccionada de detección y los niveles de luz ambiental caen por debajo del umbral seleccionado con la función LUX. Transcurrido el tiempo, el interruptor se desconecta y las luces se apagan.

➢ Puede identificar el día y la noche: El consumidor puede ajustar la luz ambiental de trabajo. Puede trabajar de día y por la noche cuando se ajusta en la posición "sol" (máxima). Puede trabajar en la Puede trabajar en la luz ambiental menos de 10LUX cuando se ajusta en la posición "-" (min). En cuanto al En cuanto al patrón de ajuste, por favor consulte el patrón de prueba.

➢ Ajuste del tiempo: Se puede ajustar según el deseo del consumidor. El tiempo mínimo es de 10seg±3seg. El máximo es 7min±2min.

➢ El interruptor: de izquierda a derecha es "OFF"、"PIR". "ON"、

interruptor de sensor

Instalación del sensor de presencia de superficie

El montaje es muy sencillo:

    ➢ Desconecte la alimentación.
      ➢ Afloje la conexión en el inferior del sensor, enchufe el cable en el orificio de conexión, apriete los tornillos; extrae la superficie del sensor, conecta el sensor en la caja de conexiones.
        ➢ Si desea instalarlo en una caja de conexiones introduzca el tornillo de fijación en el orificio de instalación.
          ➢ Conecte la alimentación y pruébela.

          Características técnicas del sensor de presencia

          • Alimentación: 220-240V-AC
          • Frecuencia: 50Hz
          • Luz ambiental: desde 3-2000 LUX (ajustable)
          • Tiempo de actuación: mínimo 10 segundos+/-3 segundos.
          • Carga máxima: 500W. Para LED 200W
          • Distancia de detección: máximo de 8 metros.
          • Rango de detección: 160º.
          • Temperatura de funcionamiento: de -20ºC a +40ºC con humedad relativa inferior al 93%
          • Altura de instalación recomendada: desde 2,2 metros hasta 4 metros.
          • Velocidad de detección de movimiento: 0,6 hasta 1,5 metros/segundo.

          Diagrama de conexión

          diagrama de conexión sensor

          Potencia máxima (W)
          200
          IP
          IP20
          Dimensiones (mm) Lxlxh
          80x80x49
          Frecuencia (Hz)
          50
          Rango detección (m)
          8
          Conectividad
          PIR
          Montaje
          Superficie
          Orientable
          No
          Material
          Plástico
          Uso Exterior
          No
          Rango temperatura
          -20°C ~ +40°C
          Frecuencia de uso
          Intensivo
          Clase eficiencia energética
          A+ (2021)
          Certificados
          CE
          ROHS
          Garantía
          Según garantía legal: 3 años
          Barcelona LED
          Ver el certificado de confianza
          • Para mas informacion sobre las caracteristicas del control de opiniones, y la posibilidad de contactar el autor de la opinion, por favor consulte nuestras CGU.
          • Ningun descuento ni puntos de fidelidad han sido ofrecidos a cambio de estas opiniones
          • Las opiniones son publicadas y conservadas durante un periodo de cinco año
          • Las opiniones no pueden ser modificadas: si un cliente desea modificar su opinion entonces debe contactar con Opiniones Verficadas para pedir la supresion de la opinion y publicar una nueva
          • Los motivos de la supresion de las opiniones estan disponibles aqui.

          4.5 /5

          Basado en 2 opiniones del cliente

          • 1
            0
          • 2
            0
          • 3
            0
          • 4
            1
          • 5
            1
          Ordenar opiniones por :

          Renee F. publicado el 06/02/2023 tras la compra hecha el 14/01/2023

          5/5

          Perfecto

          ¿Esta opinion le ha parecido util? 0 No 0

          Anonymous A. publicado el 21/07/2021 tras la compra hecha el 23/06/2021

          4/5

          La única pega es que la regulación de fijo o de tiempo queda al aire libre, no tapada y el personal de limpieza que va a full al limpiarlo mueve la pestaña y nos llaman para corregirlos, el resto perfecto!

          ¿Esta opinion le ha parecido util? 0 No 0

          ×

          Preguntas y respuestas

          P: Pregunta: Hola, este producto lo quiero para sustituir un interruptor de luz de un portal. El caso es que en el interruptor que hay instalado solo he visto 2 cables (imagino que la fase y el neutro) y en este sensor que tenéis viene con 3,no? Añadís el cable de tierra.
          Mi pregunta es si lo puedo instalar igualmente.
          Gracias
          R: Respuesta: No es cable de Tierra, el sensor necesita 3 conexiones (Línea, Neutro y salida de Carga). El sensor debe estar conectado a Línea, Neutro y la salida a la luminaria (bombilla) que cierra en circuito con el neutro. A su interruptor normal le llega la Línea y el otro cable va a la bombilla que cierra el circuito con el neutro. Así que le faltará un cable de neutro "adicional" para hacer uso de este interruptor PIR

          Barcelona LED: Javier| el 14 de marzo de 2022

          P: Pregunta: Como puedo conectar este sensor en una intación de dos cables (Fase y Neutro).
          Gracias por su ayuda.
          Saludos.
          José Amaral.
          R: Respuesta: Instalación del sensor de presencia de superficie
          La instalación es muy sencilla:

          ➢ Desconecte la fuente de alimentación.
          ➢ Afloje la conexión de la parte inferior del sensor, enchufe el cable en el orificio de conexión, apriete los tornillos; Retire la superficie del sensor, enchufe el sensor en la caja de empalmes.
          ➢ Si desea instalarlo en una caja de empalmes, inserte el tornillo de fijación en el orificio de instalación.
          ➢ Conecte la fuente de alimentación y pruébelo.

          Barcelona LED: Carla| el 20 de agosto de 2021
