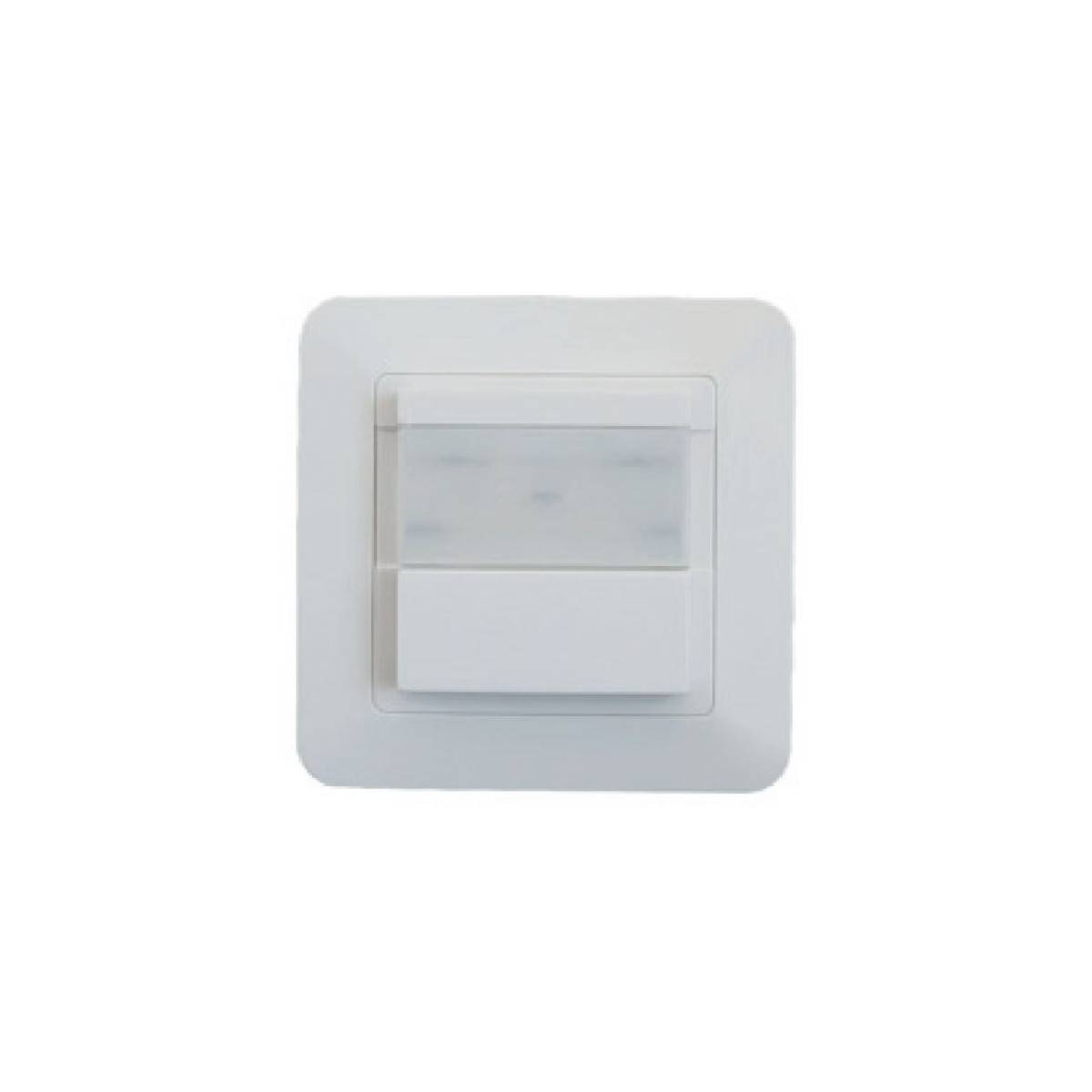

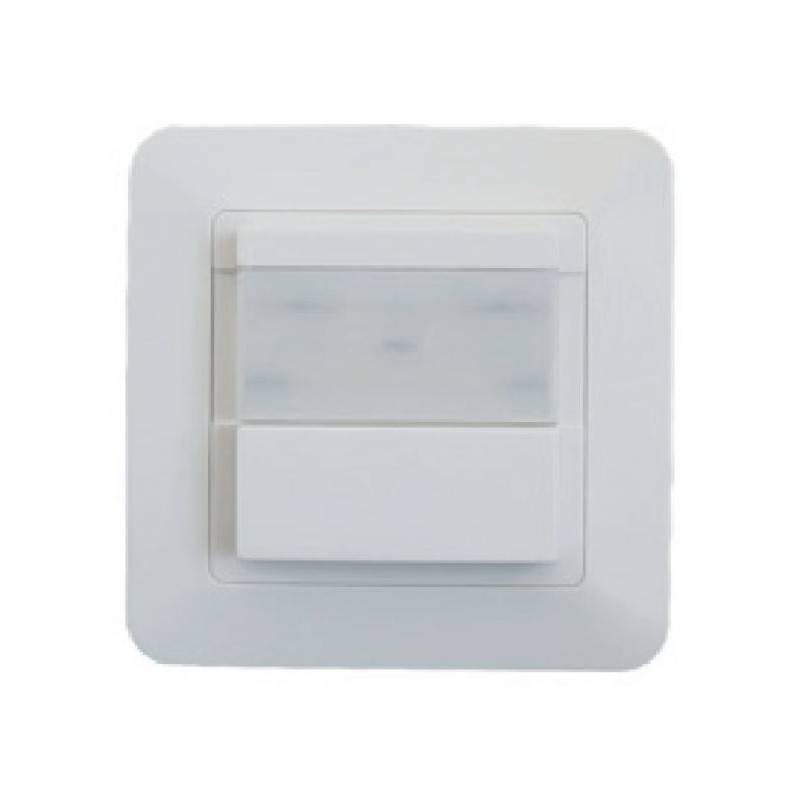

Quadratischer PIR-Bewegungsmelder für die Wandmontage -160º

Art. -Nr.S3136
Has superado el límite de unidades
Auf Lager 626 Einheiten

Infrarotsensor von 160º, mit Erkennung bis zu 8 Metern, für Geräte oder Lastakkumulation bis zu 500W. Für LED-Leuchten bis zu 200W. Sensorschalter zur einfachen Automatisierung der Beleuchtung. Funktioniert in Dreileiter-Installationen und kann alle Arten von Lampen ein- und ausschalten.

Der Mini-Sensor ist ideal, um Einbauschalter zu ersetzen und die Beleuchtung in Fluren, Treppen oder Badezimmern im Handumdrehen zu automatisieren. Er ist ausschließlich für den Innenbereich geeignet und hat die Schutzart IP20. Es funktioniert in 3-Draht-Installationen. Dank der integrierten Taste ist eine manuelle Umschaltung jederzeit möglich.

Brauchen Sie Hilfe?
     Von 09:00-14:00 und von
         15:00-18:00

Infrarot-Bewegungsmelder-Schalter

Der Bewegungsmelder ist das perfekte Element für das richtige Energiemanagement von Beleuchtungsanlagen. Es funktioniert in Installationen mit 3 Drähten. Der Infrarotsensor ist ideal für den Ersatz von Einbauschaltern und die Automatisierung von LED-Leuchten in Bereichen, in denen die Bewegungen eingeschränkt sind, das Licht jedoch eingeschaltet bleiben muss, z. B. in Büros, Klassenzimmern, Badezimmern, Fluren, Treppenhäusern usw.

sensor PIR

sensor de presencia

Mini-Sensor ausschließlich für den Innenbereich mit Schutzart IP20. Automatische Unterscheidung von Tag und Nacht. Einfach zu installieren und weit verbreitet. Eingebaute Taste ermöglicht jederzeit manuelles Umschalten. Infrarotsensor mit 160º-Erfassung bis zu 8 Metern, für Geräte oder Akkumulationslasten bis zu 500W. Für LED-Leuchten 200W.

sensor de movimiento infrarrojos

Hauptfunktionen des Bewegungssensors

Die Bewegungssensoren aktivieren den Schalter, wenn eine Bewegung innerhalb des ausgewählten Erfassungsbereichs erkannt wird und die Umgebungshelligkeit unter den mit der LUX-Funktion gewählten Schwellenwert fällt. Nach Ablauf der Zeit wird der Schalter deaktiviert und die Beleuchtung ausgeschaltet.

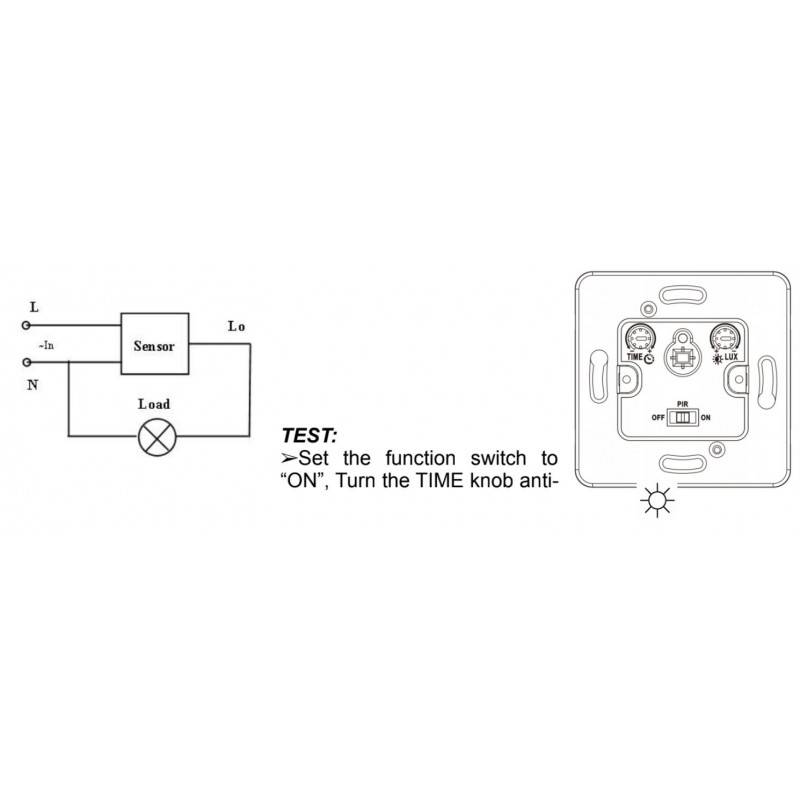

Kann Tag und Nacht erkennen: Der Verbraucher kann das Umgebungslicht für die Arbeit einstellen. Er kann sowohl tagsüber als auch nachts arbeiten, wenn er auf die Position "Sonne" (Maximum) eingestellt ist. Kann bei Umgebungslicht von weniger als 10 LUX arbeiten, wenn es auf die Position "-" (min) eingestellt ist. Was das Einstellungsmuster betrifft, so beziehen Sie sich bitte auf das Testmuster.

Zeiteinstellung: Sie kann je nach Wunsch des Verbrauchers eingestellt werden. Die Mindestzeit beträgt 10sec±3sec. Die Höchstdauer beträgt 7min±2min.

Der Schalter: von links nach rechts ist "OFF"、"PIR". "EIN"、

interruptor de sensor

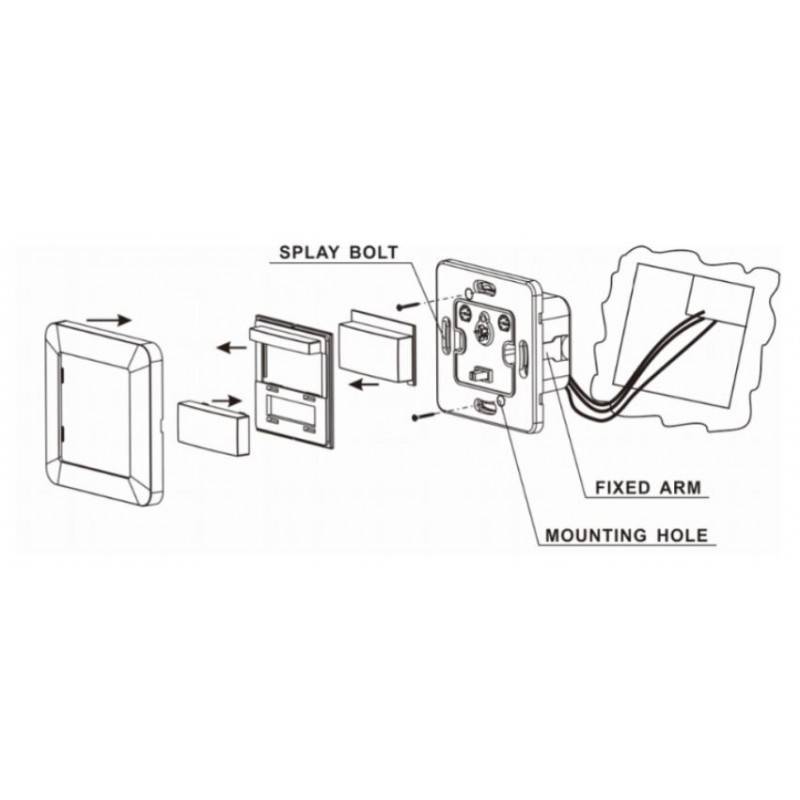

Installation des Oberflächenpräsenzsensors

Die Installation ist sehr einfach:

    ➢ Trennen Sie die Stromversorgung.
      Lösen Sie den Anschluss an der Unterseite des Sensors, stecken Sie das Kabel in das Anschlussloch, ziehen Sie die Schrauben fest, entfernen Sie die Sensoroberfläche, schließen Sie den Sensor an die Anschlussdose an.
        Wenn Sie das Gerät in eine Abzweigdose einbauen möchten, setzen Sie die Befestigungsschraube in das Montageloch ein.
          Schließen Sie die Stromversorgung an und testen Sie sie.

          Technische Merkmale des Anwesenheitssensors.

          • Stromversorgung: 220-240V-AC
          • Frequenz: 50Hz
          • Umgebungslicht: von 3-2000 LUX (einstellbar)
          • Betätigungszeit: mindestens 10 Sekunden+/-3 Sekunden.
          • Maximale Belastung: 500 W. Für LED 200W

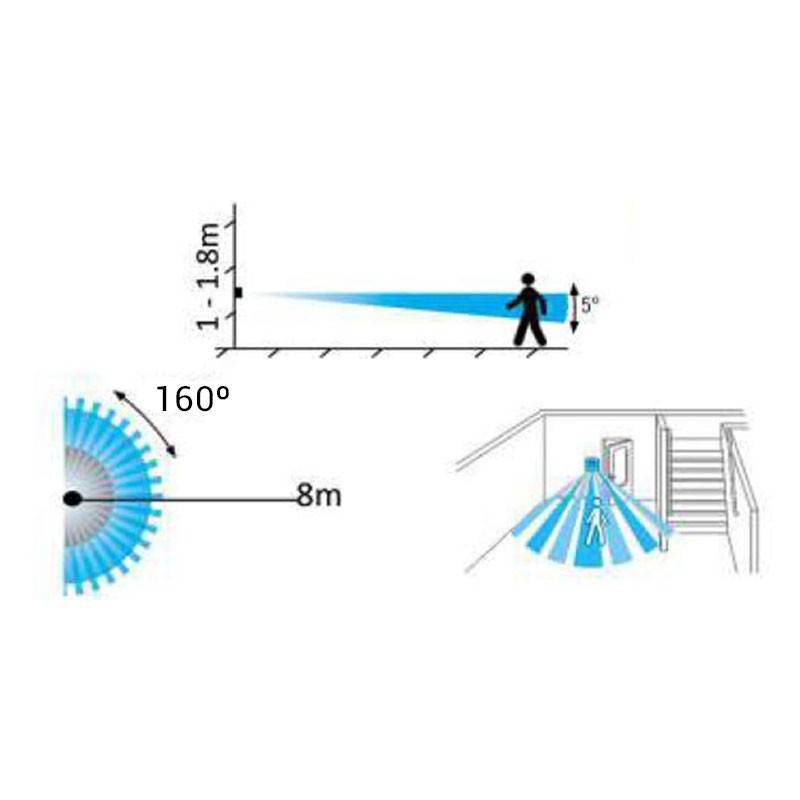

          • Erfassungsbereich: maximal 8 Meter.
          • Erfassungsbereich: 160º.
          • Betriebstemperatur: von -20ºC bis +40ºC bei einer relativen Luftfeuchtigkeit unter 93%.
          • Empfohlene Installationshöhe: von 2,2 m bis 4 m.
          • Geschwindigkeit der Bewegungserkennung: 0,6 bis 1,5 Meter/Sekunde.

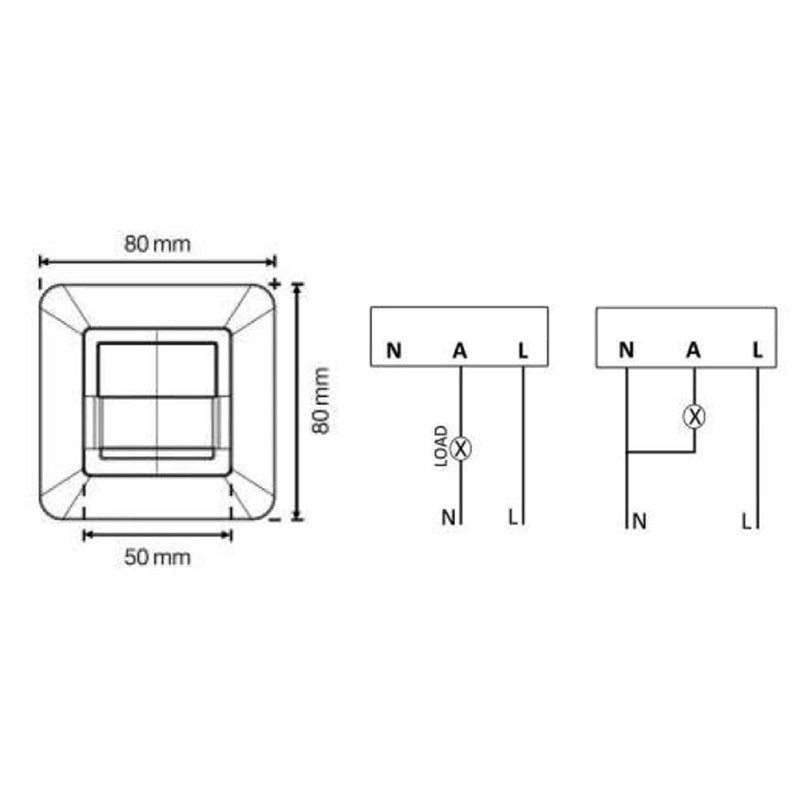

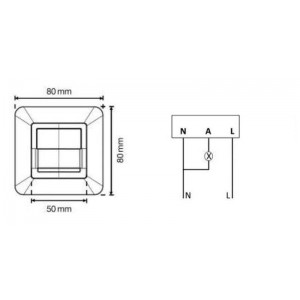

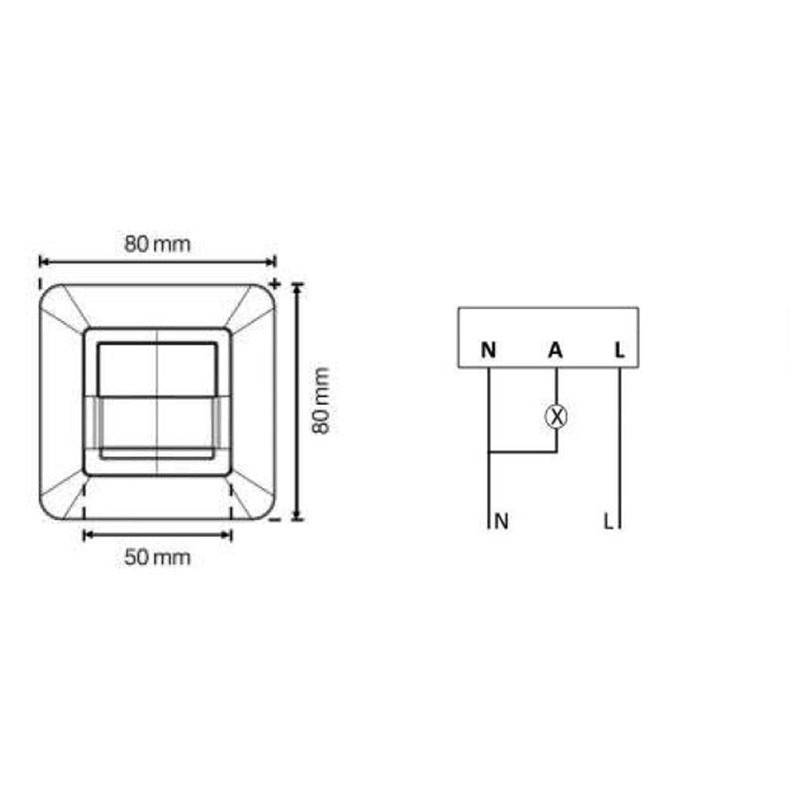

          Anschlussplan

          diagrama de conexión sensor

          Maximalleistung (W)
          200
          Schutzart
          IP20
          Abmessungen (mm) LxBxH
          80x80x49
          Frequenz (Hz)
          50
          Erfassungsreichweite (m)
          8
          Vernetzung
          PIR
          Montage
          Oberfläche
          Schwenkbar
          Nein
          Material
          Plastik
          Außeneinsatz
          Nein
          Temperaturbereich
          -20°C ~ +40°C
          Einsatzhäufigkeit
          stetig
          Energieeffizienzklasse
          A+ (2021)
          Prüfzeichen
          CE
          ROHS
          Garantie
          Laut gesetzlicher Gewährleistung: 2 Jahre
          Barcelona LED

          Frage

          P: Pregunta: Hallo, ich möchte dieses Produkt, um einen Lichtschalter in einem Türrahmen zu ersetzen. Die Sache ist, dass in den Schalter, der installiert ist, habe ich nur 2 Drähte gesehen (ich stelle mir vor, dass die Phase und neutral) und in diesem Sensor, die Sie haben, kommt mit 3, nicht? Sie fügen die Erde Draht.
          Meine Frage ist, ob ich es trotzdem installieren kann.
          Vielen Dank
          R: Respuesta: Es handelt sich nicht um ein Erdungskabel, der Sensor benötigt 3 Anschlüsse (Leitung, Neutral und Lastausgang). Der Sensor muss an die Leitung, den Nullleiter und den Ausgang zur Leuchte (Glühbirne) angeschlossen werden, die den Stromkreis mit dem Nullleiter schließt. Ihr normaler Schalter bekommt die Leitung und der andere Draht geht an die Leuchte, die den Stromkreis mit dem Nullleiter schließt. Sie benötigen also einen "zusätzlichen" Nullleiter, um diesen PIR-Schalter verwenden zu können.

          Barcelona LED: Javier| el 14 de März de 2022

          P: Pregunta: Wie kann ich diesen Sensor in einer Zweileiterschaltung (Phase und Neutral) anschließen?
          Ich danke Ihnen für Ihre Hilfe.
          Mit freundlichen Grüßen.
          José Amaral.
          R: Respuesta: Installation des Oberflächen-Präsenzsensors
          Die Installation ist sehr einfach:

          ➢ Trennen Sie die Stromzufuhr.
          ➢ Lösen Sie die Verbindung an der Unterseite des Sensors, stecken Sie das Kabel in das Anschlussloch, ziehen Sie die Schrauben fest; Entfernen Sie die Sensoroberfläche, stecken Sie den Sensor in die Anschlussdose.
          ➢ Wenn Sie ihn in eine Anschlussdose einbauen wollen, stecken Sie die Befestigungsschraube in die Montageöffnung.
          ➢ Schließen Sie die Spannungsversorgung an und testen Sie sie.

          Barcelona LED: Carla| el 20 de August de 2021
