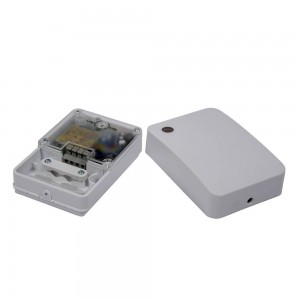

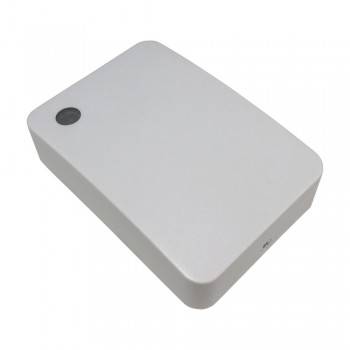

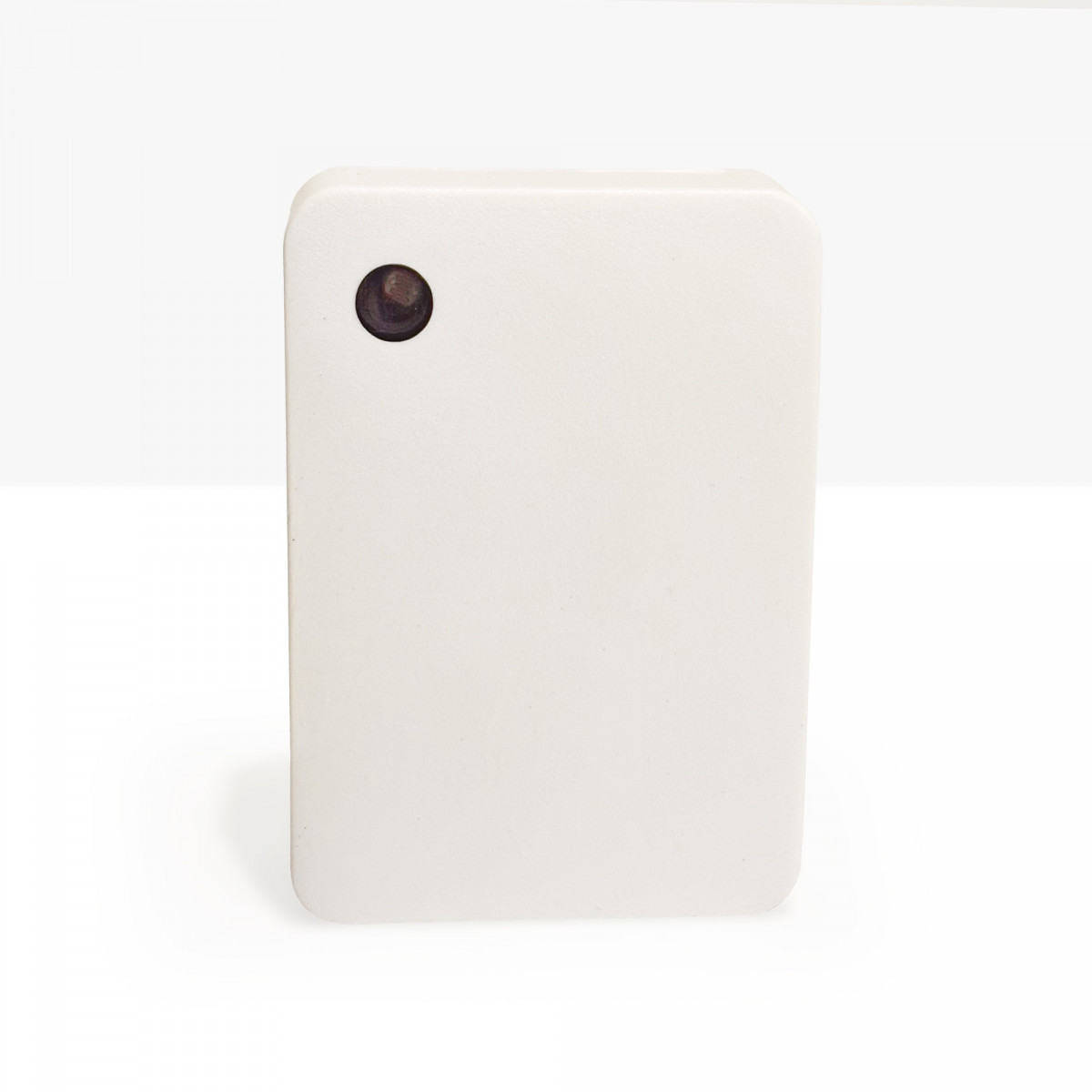

Sensor de movimiento por microondas de superficie 360º IP20
Referencia:S2180
230
1000
IP20
100x70x31
50 - 60
Plástico
-20°C ~ +40°C
Según garantía legal: 2 años
Sensor / detector de movimiento por microondas. Montaje sobre pared / superficie con rango de detección de 360º. Los sensores por microondas detectan movimiento incluso a través de puertas, paneles, vidrios o paredes delgadas.
Sensor de movimiento por microondas de superficie 360º
El sensor de movimiento por microondas es un nuevo sistema interruptor para el ahorro energético. Sus sensores de onda electromagnética de alta frecuencia (5.8GHz) integrados en el circuito del detector ofrecen prácticas funciones de automatización en la gestión de instalaciones lumínicas.
El sensor de movimiento por microondas se activa al recibir una señal de movimiento por un ser humano. Cuando éste entra dentro del campo de detección, activa el circuito eléctrico instantáneamente, identificando automáticamente día y noche (puede regularse para que únicamente se active de día o de noche)
¿Por qué sensor de movimiento por microondas?
Los sensores de movimiento por microondas permiten detectar movimiento a través de puertas, paneles o vidrio, incluso a través de paredes delgadas. En aquellos casos como en oficinas compartimentadas, naves industriales o instalaciones con varias salas, el sensor de movimiento por microondas es el elemento perfecto, más efectivo que los sensores por infrarrojos.

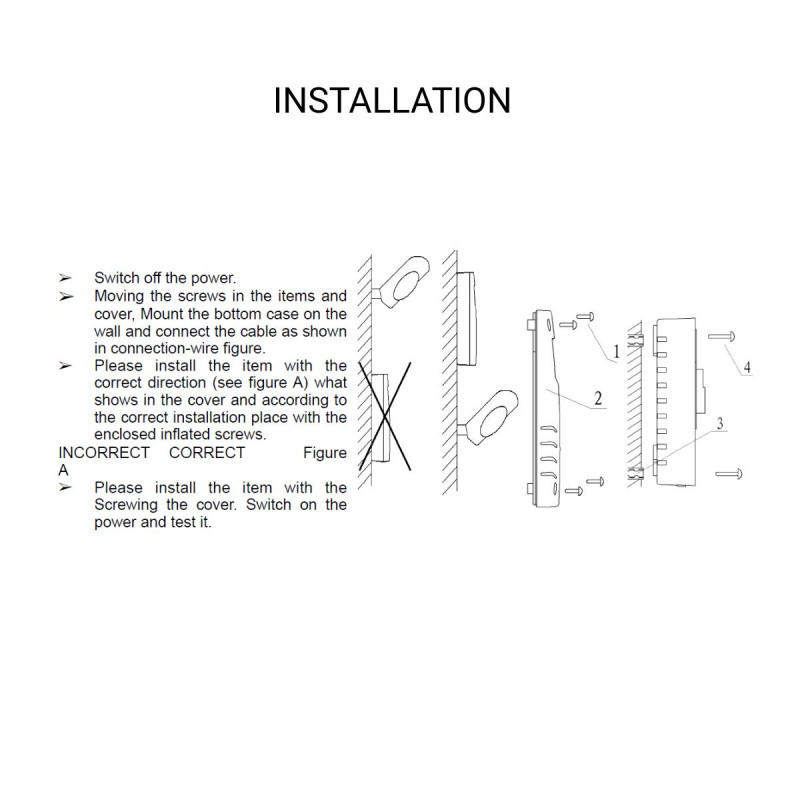

Instalación del sensor de movimiento por microondas
El montaje y configuración de los sensores por microondas se realiza de forma sencilla. A continuación detallamos el proceso:
Desconectar el suministro eléctrico y verificar que el circuito no recibe corriente.

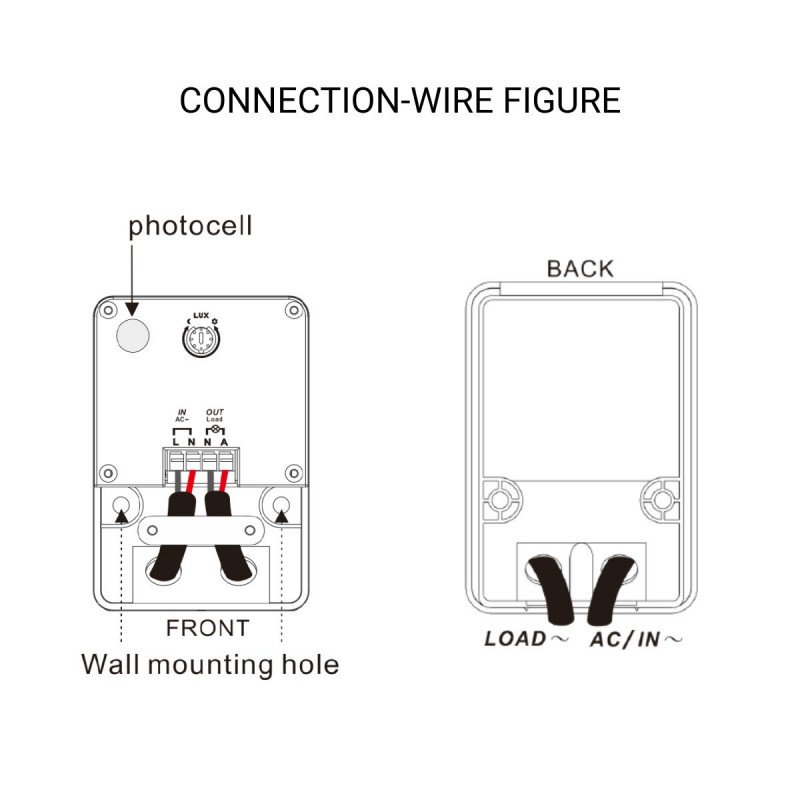

Desatornillar la cubierta del sensor de movimiento, montar la base contra la pared y conectar el cableado de la parte posterior.

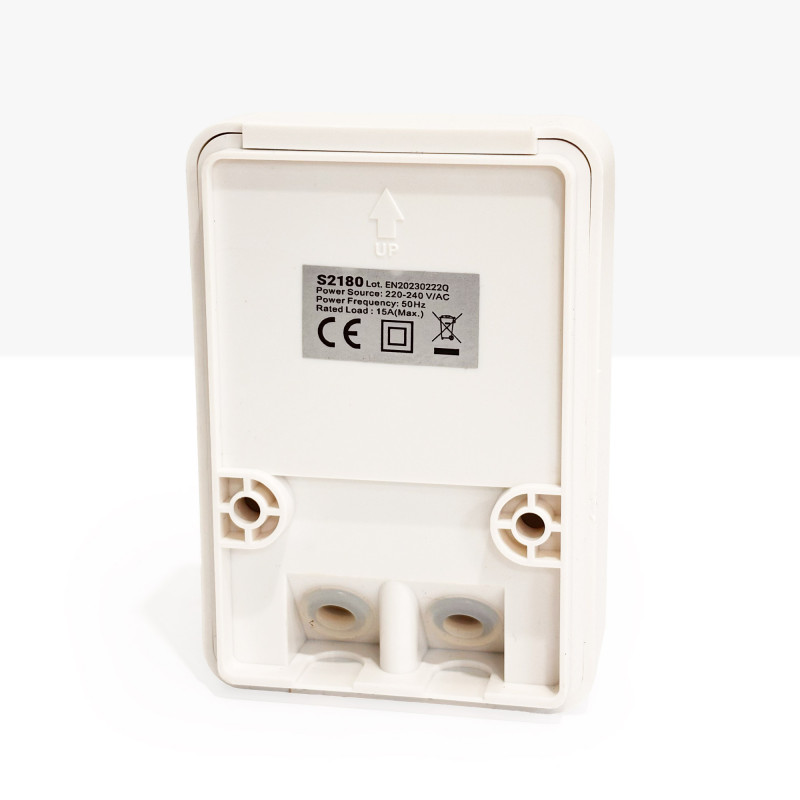

Instalar el sensor de acuerdo con las indicaciones de la parte posterior de la carcasa (flecha UP hacia arriba).

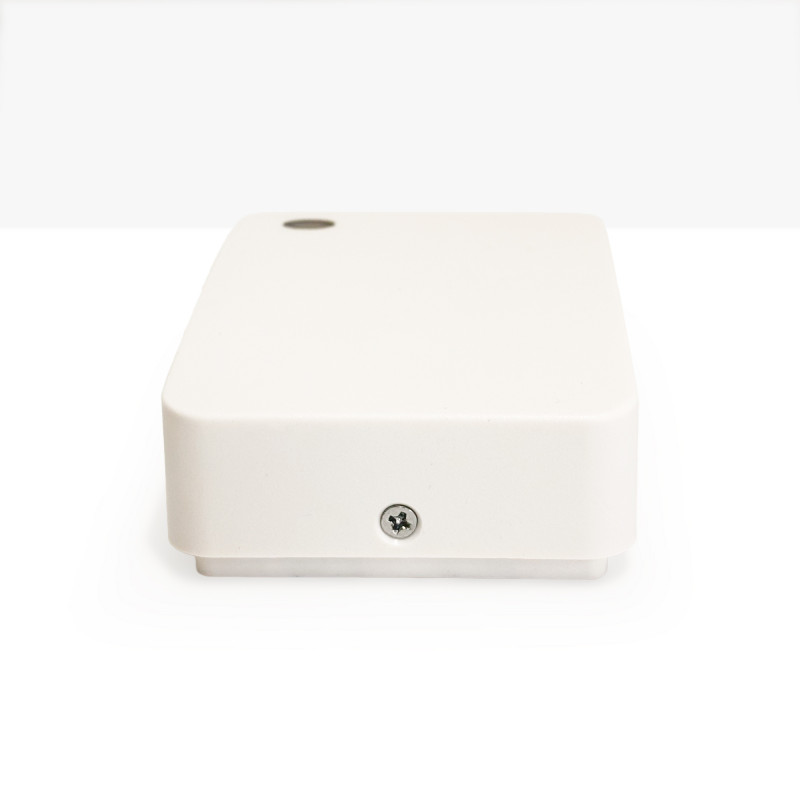

Encajar el sensor contra la cubierta atornillada a la pared, y fijarla con el tornillo.
Conectar el suministro eléctrico y testear la instalación. El piloto luminoso quedará encendido.

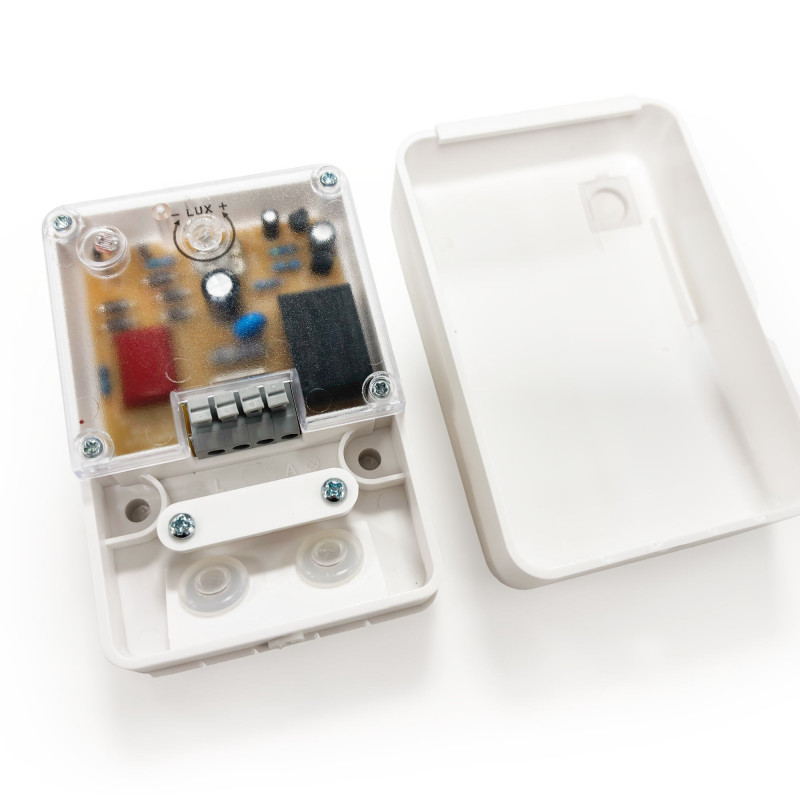

Para la configuración del sensor de movimiento por microondas, bastará con ajustar las ruletas de su interior:
Desconectar el suministro eléctrico y abrir el sensor para acceder a las conexiones y a las ruletas de su interior.
Si colocamos la ruleta en la posición central, el sistema activará tanto día y noche, con un tiempo de 5 segundos.
Si giramos la ruleta hacia la derecha, el circuito se activará sólo de día, y el tiempo se podrá ajustar entre 10 segundos y 15 minutos.
Si giramos la ruleta hacia la izquierda, el circuito se activará sólo de noche, y el tiempo se podrá ajustar entre 10 segundos y 15 minutos
El sensor no responde adecuadamente. ¿Qué hago?
En la mayoría de ocasiones el sensor de movimiento requerirá de ajustes y revisiones para un correcto funcionamiento de acuerdo a cómo deseamos que se active. Para ello, deberá revisar los siguientes puntos:
El sensor no activa el circuito:
Compruebe que el sensor de movimiento recibe carga eléctrica.
¿El piloto luminoso permanece encendido tras detectar movimiento? Si es así, revise el conexionado.
Si el piloto luminoso no se enciende tras detectar movimiento, por favor, revise que está configurado en modo día/noche correctamente.
Compruebe que el sensor está conectado al voltaje correcto (220-240V-AC)
La sensibilidad es pobre/insuficiente:
Revise que no hay nada frente al piloto detector que obstaculice la recepción de señales.
Revise la temperatura ambiente de funcionamiento.
Revise que el origen de la señal de movimiento se encuentra dentro del campo de detección del sensor.
Revise la altura de la instalación.
El sensor de movimiento no desconecta el circuito automáticamente:
Revise que no hay movimiento constante, por pequeño que sea, dentro del cambio de detección.
Revise que el tiempo de funcionamiento no está configurado al máximo (15 minutos).
Revise que la corriente en el circuito es inferior a 10A.
Compruebe que no hay cambios bruscos de temperatura cerca del sensor, fuentes de emisión de aire acondicionado o calefacción, etc.
Especificaciones técnicas del sensor de movimiento por microondas
Voltaje entrada: 220-240V-AC
Frecuencia: 50Hz
Luz ambiental (ajustable) <10-2000 LUX
Tiempo de funcionamiento tras activación: mínimo 10 segundos (+/-3 seg.) máximo 15 minutos (+/-3min.)
Rango de detección: 360º
Distancia de detección: Radio de 1 a 8 metros, ajustable.
Sistema de alta frecuencia: 5.8GHz radar CW, banda ISM
Potencia de transmisión: <10mW
Altura de instalación: 1.5 a 3.5 metros
Consumo eléctrico: 0,9W
Detección de movimiento: de 0,6 a 1,5 metros/segundo.
S2180
Ficha técnica
202· Tensión Nominal (V)
230
205· Potencia máxima (W)
1000
313· IP
IP20
307· Dimensiones (mm) Lxlxh
100x70x31
203· Frecuencia (Hz)
50 - 60
210· Angulo detección (º)
360
209· Rango detección (m)
1-8
214· Conectividad
Microondas
305· Montaje
Superficie
306· Orientable
No
310· Material
Plástico
312· Uso Exterior
No
314· Rango temperatura
-20°C ~ +40°C
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años
217· Intensidad máxima (A)
10A
Guía de temperaturas de color
La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:
Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.
Guía de equivalencias en términos de consumo y ahorro energético
La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.
Sensor / detector de movimiento por microondas. Montaje sobre pared / superficie con rango de detección de 360º. Los sensores por microondas detectan movimiento incluso a través de puertas, paneles, vidrios o paredes delgadas.
