Barcelona LED

Cadena de 20 módulos LED para rótulos SMD3030 2W 12V IP65

Referencia:B1420BC
Voltaje.png12V-DC
potencia.png2
Lumenes.png220
ángulo de apertura.png15
IP.pngIP65
dimensiones.png50x30x15
CRI.png80-85
temperatura.png-20°C ~ +40°C

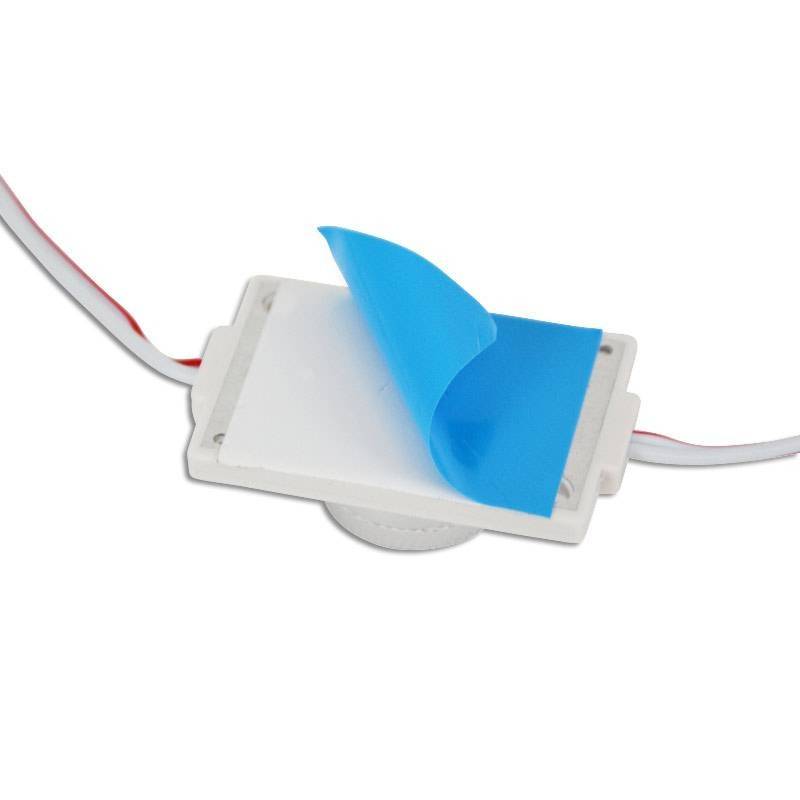

Módulo LED metálico recubierto de plástico y autoadhesivo de alta estanqueidad. Muy usado en rotulación para iluminar letreros, cajas y carteles luminosos, letras y logos. Su sistema de fijación es de lo más sencillo, ya que lo puedes pegar gracias al 3M que lleva en la parte trasera o cogerlos con tornillos. Su luz es muy focal (15º), no se dispersa.

EL PRECIO ES POR 20 UNIDADES DE PASTILLAS LED (NO SE VENDEN SUELTAS).

MÁXIMO 40 PASTILLAS EN SERIE POR CADA FUENTE DE ALIMENTACIÓN

  • 12V-DC
  • 2W x 20 = 40W
  • IP65
  • 15º
  • Regulables
Color de luz:
Has superado el límite de unidades

Accesorios

Fuentes estancas 12V

Módulos LED especiales para rotulación y cartelería.

Con los módulos LED podrás destacar tus rótulos y letreros llamando la atención del público, dando visibilidad por la noche o zonas oscuras a tu logo, nombre de empresa o publicidad pero también destacando cualquier anuncio publicitario o marca que tengas en los interiores de tu tienda. Es un producto muy apreciado por su alta capacidad lumínica y su bajo consumo, además de poder ser usado en múltiples aplicaciones ya que su uso es mucho más extenso, por ejemplo para decoración de todo tipo de objetos.

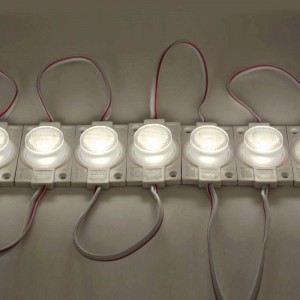

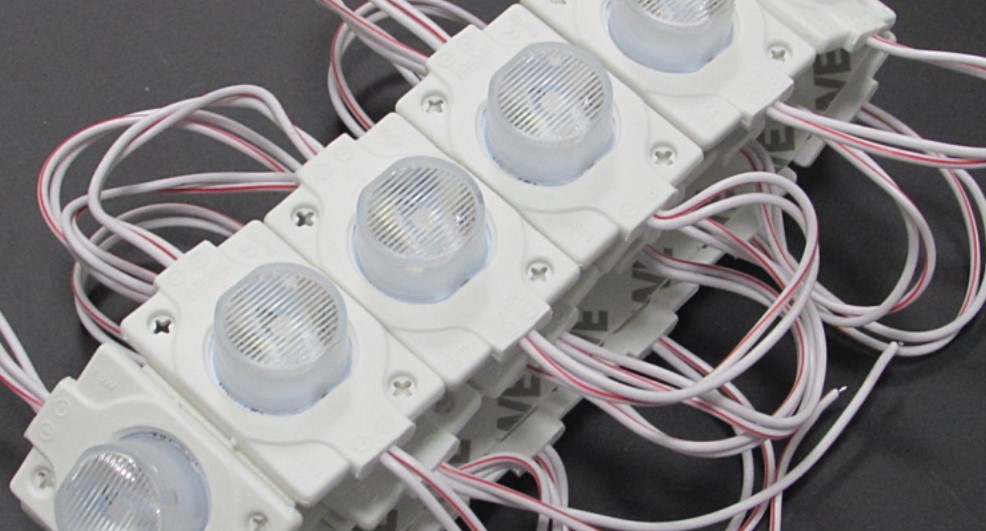

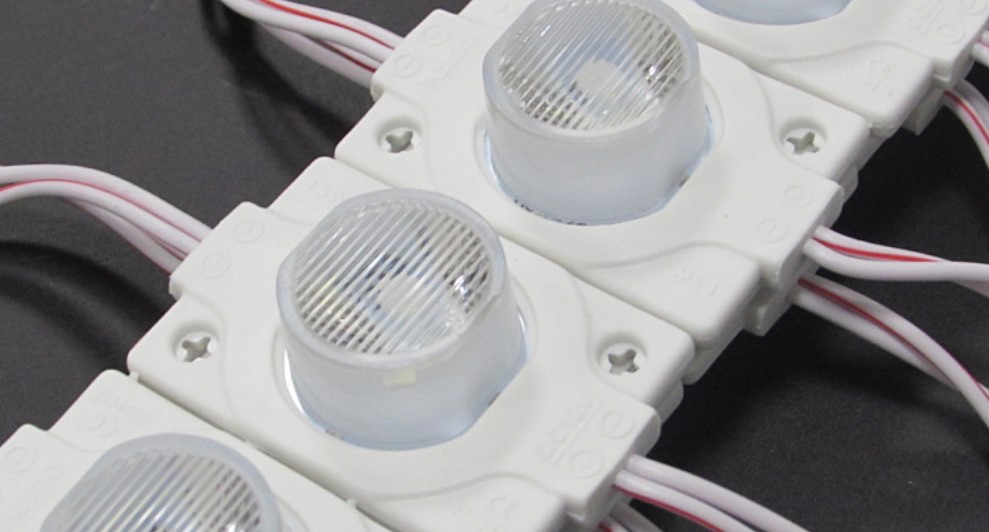

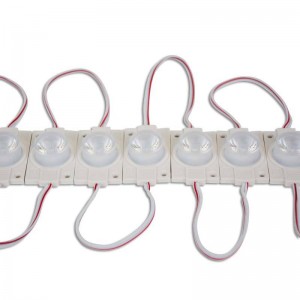

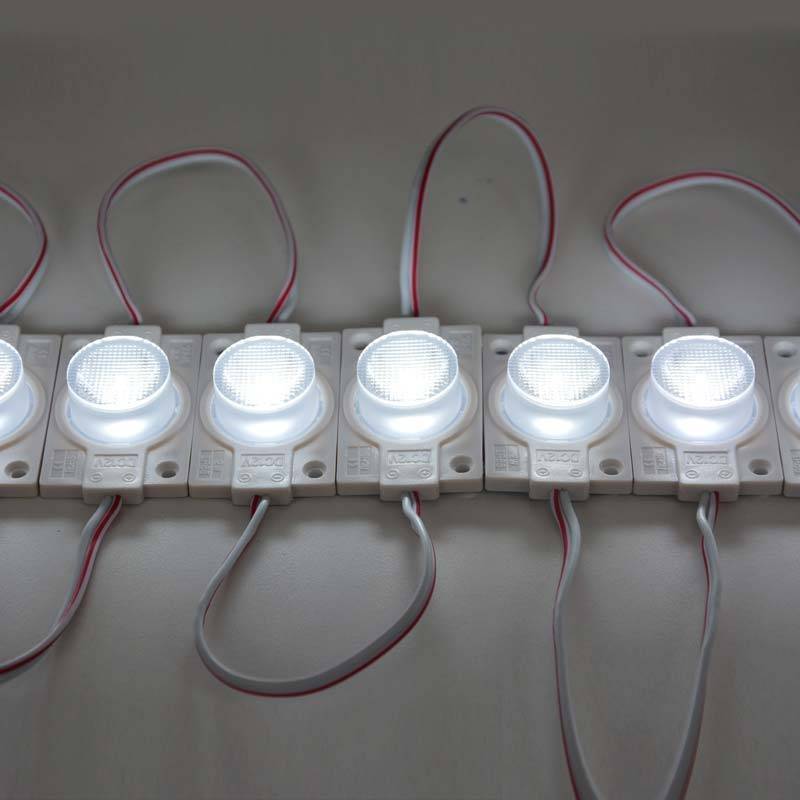

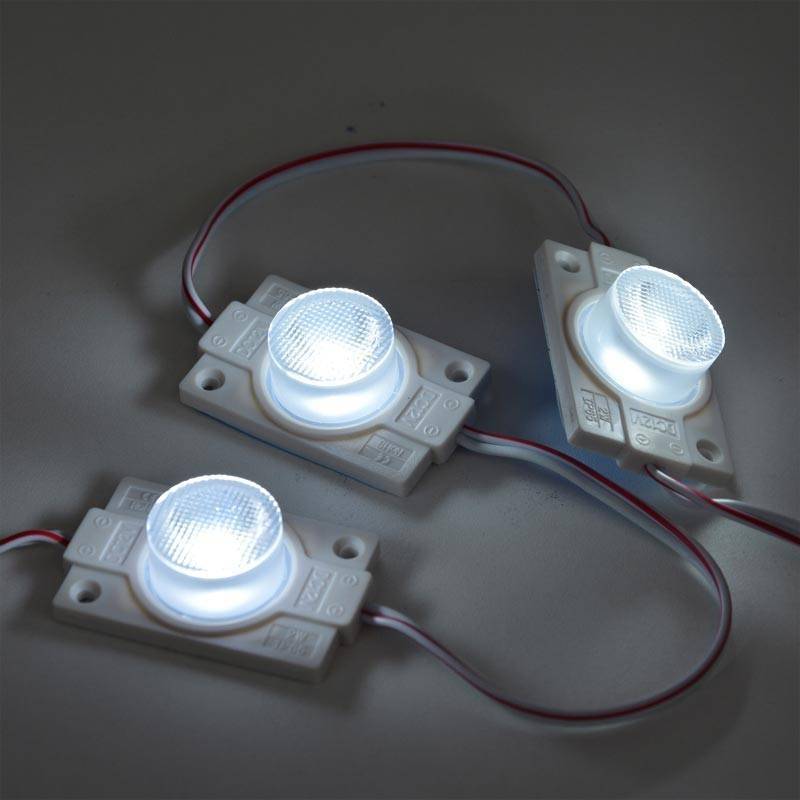

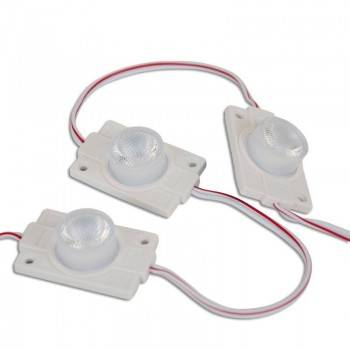

Como podemos observar en las fotos, el LED se encuentra encapsulado entre una óptica de PVC que concentra la luz en un ángulo de 15º con una salida de apertura de la luz en forma de elipse (mejorando su rendimiento lumínico) y una pieza termoplástica que recubre tanto la placa metálica donde va montado el su chip SMD3030 (que a la vez hace de disipador del calor) como todo el cableado eléctrico. El producto se vende con 20 módulos LED, unidos los unos a los otros por el mencionado cable (con una medida de 135mm entre módulos) y por una tira ancha autoadhesiva 3M incorporada en su parte trasera. Se pueden cortar y separar según la necesidad o los requerimientos de la instalación. Todas estas ventajas confieren al producto una alta versatilidad y facilidad de manejo.

Muy luminosos y resistentes.

Una adecuada iluminación de tu letrero es muy importante para destacar sobre la competencia y para hacer recordar a la gente tu nombre o marca. No se puede obviar este detalle además de tener que cuidar tu imagen permanentemente para no dar sensación de dejadez. Estos módulos harán resaltar tu cartel exterior pero también todos los que puedas tener en el interior de tu tienda. Sus 2W de potencia por módulo equivalen a unos 220 lm, si lo multiplicamos por 20 unidades que es lo que lleva el producto son 40W en total. Si lo valoramos en términos de consumo es un gasto mínimo, ofreciendo una extraordinaria iluminación por muy poco. Los módulos LED están fabricados expresamente para aguantar altas temperaturas y cambios climáticos, por eso están especialmente indicados para uso profesional en rotulación, pero como mencionamos anteriormente su uso no se limita solo a este ámbito.

Para su correcto funcionamiento es necesario conectarlo a una fuente de alimentación de 12V con una potencia superior a 40W (suponiendo que utilices los 20 módulos).

Flujo lumínico: 220lm por módulo.

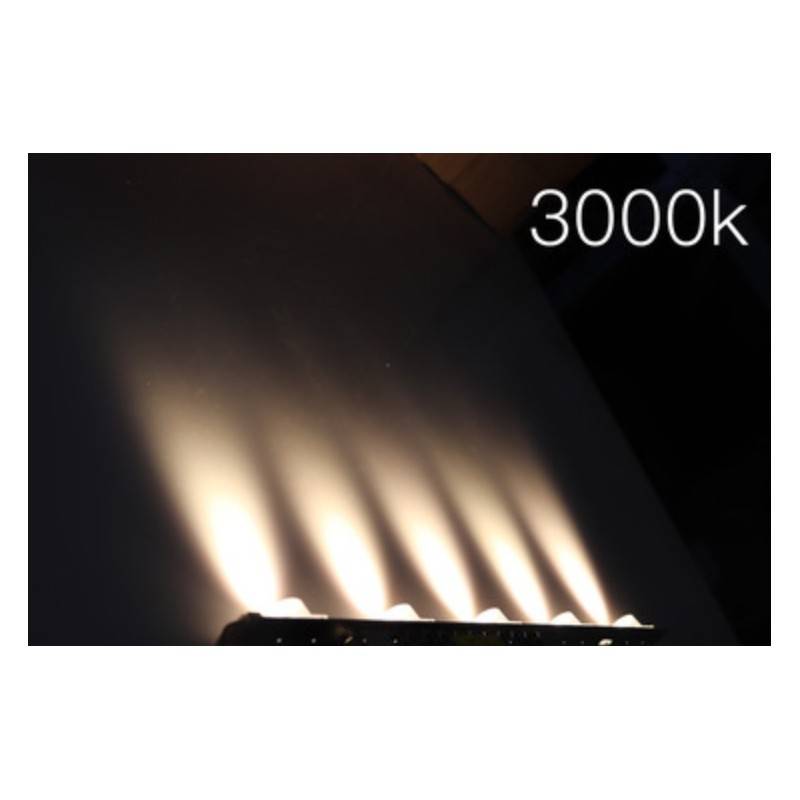

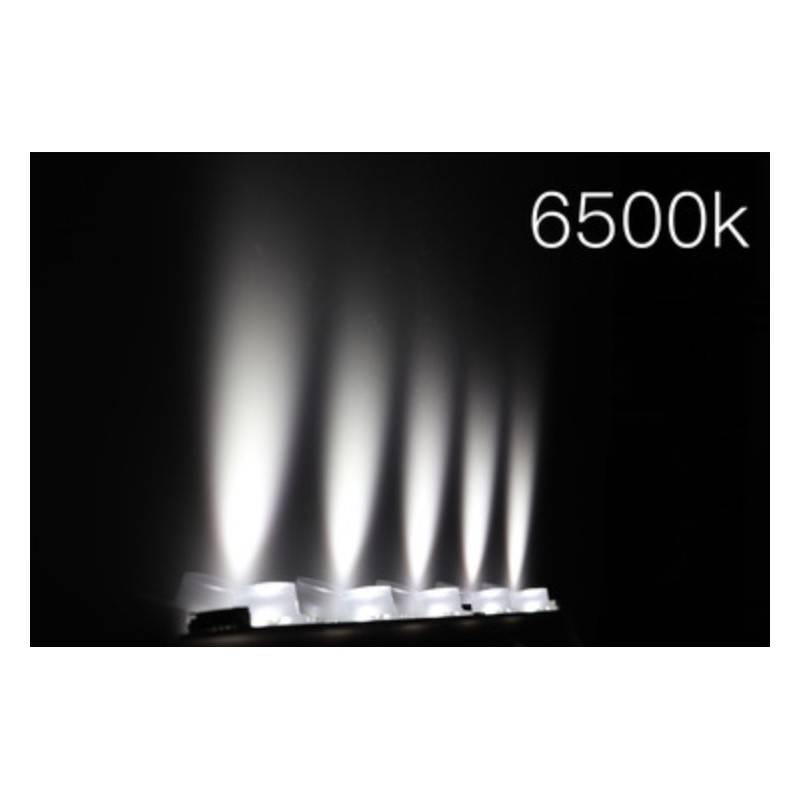

Disponibles en color blanco cálido 3000ºK y frío 6500ºK.

REGULABLES EN INTENSIDAD

MÁXIMO 40 PASTILLAS EN SERIE POR CADA FUENTE DE ALIMENTACIÓN

Aplicaciones de los modulos LED:

  • Iluminación de rótulos y cajas luminosas, tanto en exteriores como interiores para destacar tus productos o marcas.
  • Iluminación de tu letrero y la entrada de la tienda, colocándolos justo debajo del letrero.
  • Iluminacion de cajas publicitarias, instalando los módulos en su interior por todo el perímetro.
  • Retroiluminación en general.
  • Se le podría dar un uso decorativo en cualquier objeto, edificación o sala, pero no es su principal función.

letrero luminoso a base de pastillas led o móduloscartel iluminado con módulos lediluminación de letrero publicitario con módulos

B1420BC

Ficha técnica

202· Tensión Nominal (V)
12V-DC
201· Potencia (W)
2
103· Lumens (Lm)
220
102· Kelvin (Kº)
3000
6500
106· Ángulo de apertura (º)
15
313· IP
IP65
307· Dimensiones (mm) Lxlxh
50x30x15
101· Tonalidad
Blanco cálido
Blanco frío
105· CRI
80-85
108· Tipo de LED
SMD 3030
109· Dimmable
311· Material difusor
Plástico
312· Uso Exterior
314· Rango temperatura
-20°C ~ +40°C
315· Adhesivo
3M
401· Frecuencia de uso
Intensivo

Guía de temperaturas de color

La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:

  • Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
  • Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
  • Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.

Guía de equivalencias en términos de consumo y ahorro energético

La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.

LEDIncandescentes
y halógenas
Bajo consumoFluorescenteHalogenuros
metálicos
Vapor de sodioVapor de sodio
(sin balastro)
Lúmenes
% Ahorro 90% 72% 64% 61% 73% 87%
2W 20W 6W 80-120
3W 35W 8W 120-250
5W 40W 11W 280-550
6W 50W 13W 12W 360-660
7W 60W 15W 14W 450-770
9W 70W 18W 18W 600-990
10W 80W 20W 20W 750-1.100
12W 100W 25W 25W 800-1.320
13W 110W 30W 28W 900-1.430
15W 120W 40W 32W 1.100-1.650
18W 140W 50W 36W 1.250-1.980
20W 150W 60W 44W 1.600-2.200
25W 200W 70W 58W 1.850-2.750
30W 250W 80W 70W 60W 80W 250W 2.200-3.300
50W 400W 100W 120W 100W 120W 300W 3.000-5.500
80W 600W 150W 150W 200W 500W 6.000-10.400
100W 750W 200W 200W 250W 750W 9.000-13.000
P: - Cuales son las medidas de cada módulo.
- Cuanto mide la cadena en total de los 20 módulos.
- Cuanta separación hay entre módulo y módulo.
- Se podrían poner en serie 3 cadenas con una fuente de 150W
| 2020-07-27 22:21:42

R: El módulo led de rotulación mide 50mm x 30mm, la separación entre módulos es de 135mm, la distancia total de los módulos es de 3,70 mts. Cada cadena de módulos es de 40W con una fuente de alimentación de 150W y 12vcc es suficiente para tres cadenas. Es recomendable alimentar la línea de módulos cada 40 módulos o realimentar por ambos lados.

Barcelona LED: Javier
