Mini Controlador PWM Monocolor 12-36V Control por pulsación
Referencia:D2901S
12/24V-DC
36-72 máx.
35000
IP20
41x10x3
-20 ~ +50°C
Según garantía legal: 2 años

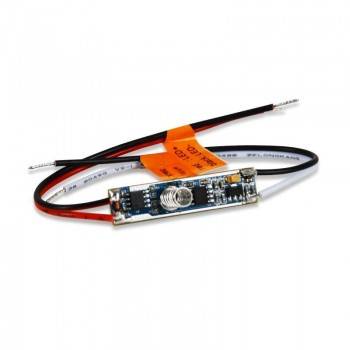

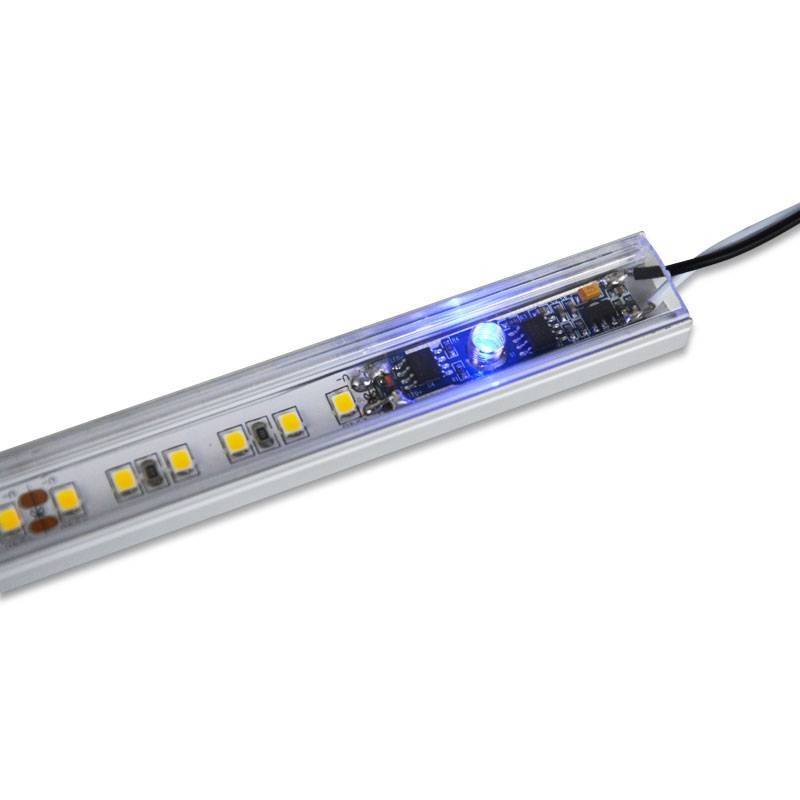

Mini controlador para usar dentro de los perfiles de tiras LED tanto de 12V como 24V. Debe quedar totalmente metido dentro del perfil, montándolo en serie junto con la tira. Una vez esté encendido veremos una luz azul que será totalmente táctil. Si realizamos una pulsación corta se enciende/apaga y una larga regula la intensidad. Esto transformará el perfil en una luminaria con pulsador integrado.

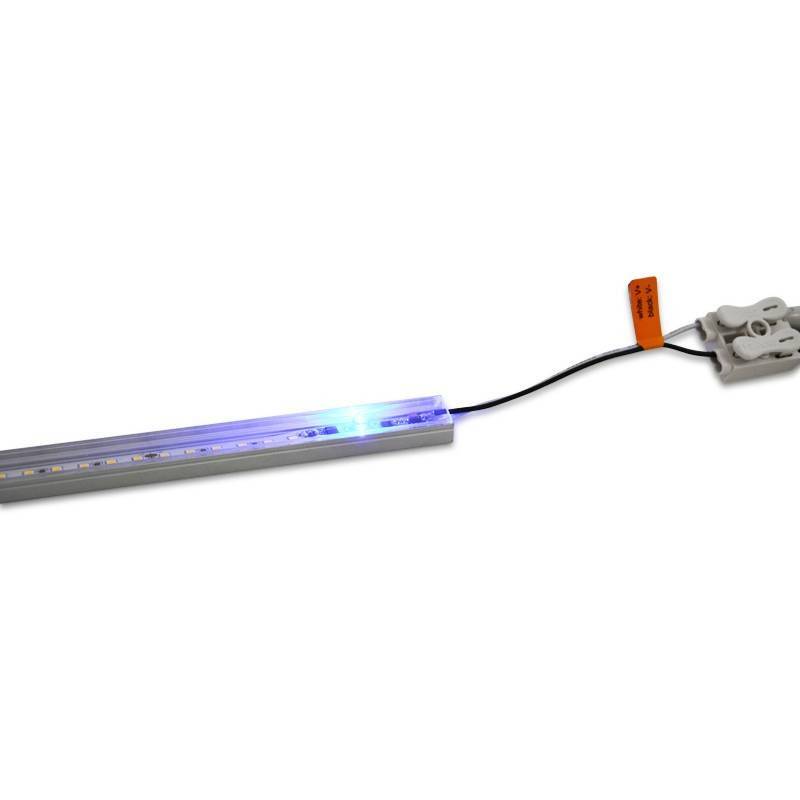

Mini Controlador especial para instalar dentro de perfiles LED
Si te gustaría crear una luminaria LED a partir de una tira ahora es posible con este controlador por pulsación capacitativa (que no necesita presionar).
Dependiendo del voltaje de la tira que vamos a instalar podremos ponerle más o menos carga.
Si es de 12V (3A) - 36W como máximo
Si es de 24V (3A) - 72W como máximo
● Si la tira es de 12V la fuente a usar debe de ser de 12V, lo mismo si la tira es de 24V, fuente de 24V.

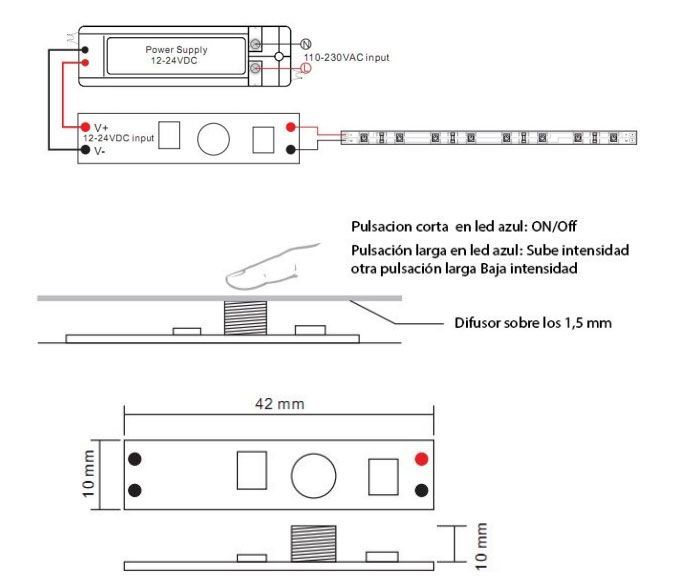

● Se monta en serie entre la fuente de alimentación y la tira led

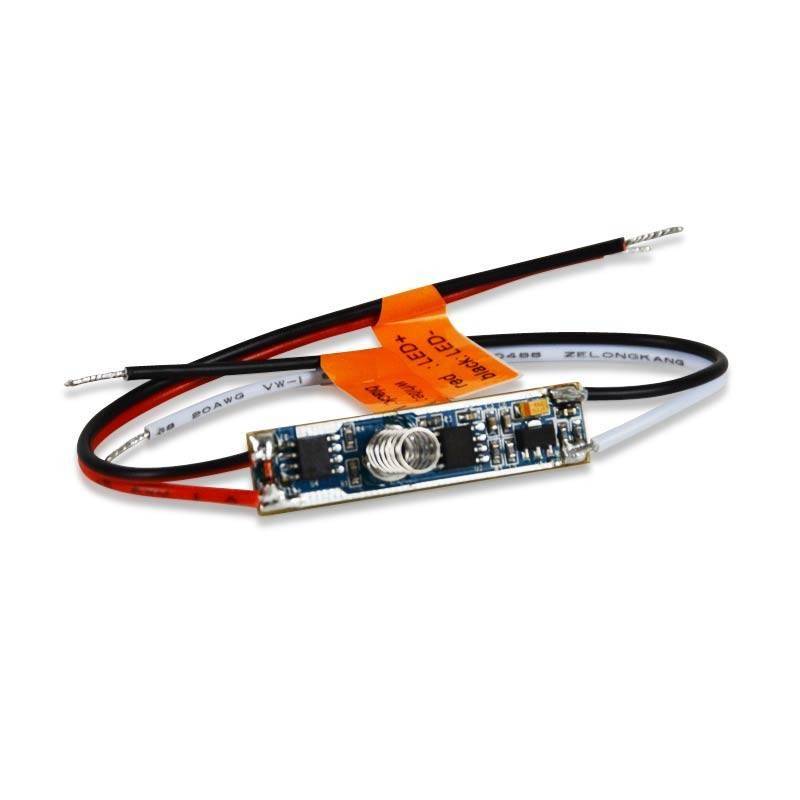

● Conexión de fuente de alimentación a mini dimmer: Blanco (+), Negro (-) = Entrada
● Conexión de mini dimmer a tira led: Rojo (+), Negro (-) = Salida
● Pulsación capacitiva (no necesita presionar)
● Pulsación corta => Enciende/Apaga.
● Pulsación Larga => regula intensidad
● Difusor del perfil max 1,5mm de grosor
● Si está encendido y se va la luz, cuando regrese la luz, el perfil quedará apagado.
D2901S
2018-06-02
Ficha técnica
202· Tensión Nominal (V)
12/24V-DC
201· Potencia (W)
36-72 máx.
402· Vida útil (h)
35000
313· IP
IP20
307· Dimensiones (mm) Lxlxh
41x10x3
208· Sensor
No
211· Sistema de control
12/24V-DC
213· Tensión de salida (V)
0/24V-DC
212· Control de color
Monocolor
214· Conectividad
Mediante cableado
215· Número de canales
1
312· Uso Exterior
Sí, dentro de caja estanca
314· Rango temperatura
-20 ~ +50°C
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años
217· Intensidad máxima (A)
3A
Guía de temperaturas de color
La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:
Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.
Guía de equivalencias en términos de consumo y ahorro energético
La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.
LED
Incandescentes y halógenas
Bajo consumo
Fluorescente
Halogenuros metálicos
Vapor de sodio
Vapor de sodio (sin balastro)
Lúmenes
% Ahorro
90%
72%
64%
61%
73%
87%
2W
20W
6W
80-120
3W
35W
8W
120-250
5W
40W
11W
280-550
6W
50W
13W
12W
360-660
7W
60W
15W
14W
450-770
9W
70W
18W
18W
600-990
10W
80W
20W
20W
750-1.100
12W
100W
25W
25W
800-1.320
13W
110W
30W
28W
900-1.430
15W
120W
40W
32W
1.100-1.650
18W
140W
50W
36W
1.250-1.980
20W
150W
60W
44W
1.600-2.200
25W
200W
70W
58W
1.850-2.750
30W
250W
80W
70W
60W
80W
250W
2.200-3.300
50W
400W
100W
120W
100W
120W
300W
3.000-5.500
80W
600W
150W
150W
200W
500W
6.000-10.400
100W
750W
200W
200W
250W
750W
9.000-13.000
P: Hola me gustaria saber si es posible montar el mini controlador en el principio y el final de una tira de led como si fuera un conmutador.
Si no es posible que tipo de soluciones hay para poder controlar una tira desde 2 puntos. | 2020-10-19 00:08:43
R: El mini controlador es para encendidos de tiras led en perfiles, no es posible controlador en conmutación desde dos puntos. Se puede usar un controlador de tira "D2501NS" sincronizado con dos pulsadores inalámbricos.
