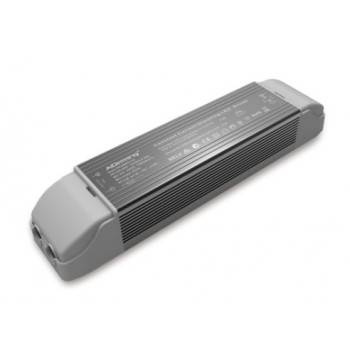

Driver dimable / regulable por TRIAC 230V para paneles LED 42-48W

Referencia:B4230-T
Voltaje.png180/240V-AC
potencia.png16-38 máx.
Vida útil.png25000
IP.pngIP20
dimensiones.png163x55x31
frecuencia.png50-60
material.pngPlástico
temperatura.png-20 ~ +65°C
garantia.pngSegún garantía legal: 2 años

Con el driver dimable TRIAC podrás regular en nivel de intensidad los paneles LED de 42 a 48W de nuestro catálogo. La regulación es un sistema en auge y con los controladores TRIAC conseguirás unos resultados fantásticos, tanto por la suavidad de su regulación como por su precisión. Puedes utilizar este driver junto con el regulador de empotrar B604 realizando la instalación del cableado o si prefieres realizar una instalación por Radio Frecuencia usa el Receptor D2501AC junto a uno de los mandos RF disponibles.

Has superado el límite de unidades

Regulación de Paneles LED a 230V con el Driver Dimable TRIAC

Si necesitas llevar a cabo una instalación con paneles LED regulables tenemos dos opciones: hacerla a 230V con este driver TRIAC o puedes realizarla a 0-10V con el driver de ese voltaje que tenemos también disponible en nuestra tienda de iluminación LED, puedes verlo pulsando aquí.

Ahora vamos a centrarnos en el caso que nos precede, regular paneles a 230V.

Tenemos dos opciones de instalación:

1) Hacerlo con un regulador empotrable por cable como es el B604 y pasar el cableado por regatas o canaletas, conectándolo al driver del panel, siguiendo los pasos del esquema que tienes justo aquí abajo. Este regulador tiene una capacidad de hasta 150W, por lo que eligiendo esta opción podrías conectar hasta 3 paneles LED de 45W.

esquema conexión de paneles led con regulador Triac

2) Si buscas realizar una instalación por Radio Frecuencia esta se realiza con el Receptor Triac Dimable 100-240V RF y luego sincronizas con uno de los controladores compatibles disponibles para ello. Disponemos ahora mismo de 4: el D2828, el D2805R, el D2801K1 y el D2801K2. Aquí abajo tienes el esquema de como llevar a cabo la instalación adecuadamente. Con el receptor Triac RF se pueden llegar a instalar hasta 10 paneles LED de 45W, 5 por cada salida.

esquema de conexión de los paneles led regulables

B4230-T
2018-06-02

Ficha técnica

202· Tensión Nominal (V)
180/240V-AC
201· Potencia (W)
16-38 máx.
402· Vida útil (h)
25000
313· IP
IP20
307· Dimensiones (mm) Lxlxh
163x55x31
203· Frecuencia (Hz)
50-60
208· Sensor
No
204· Factor de potencia (φ)
0,92
211· Sistema de control
TRIAC
213· Tensión de salida (V)
18-42V-DC
214· Conectividad
Mediante cableado
215· Número de canales
1
310· Material
Plástico
312· Uso Exterior
No
314· Rango temperatura
-20 ~ +65°C
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años
217· Intensidad máxima (A)
0,9A

Guía de temperaturas de color

La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:

  • Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
  • Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
  • Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.

Guía de equivalencias en términos de consumo y ahorro energético

La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.

LEDIncandescentes
y halógenas
Bajo consumoFluorescenteHalogenuros
metálicos
Vapor de sodioVapor de sodio
(sin balastro)
Lúmenes
% Ahorro 90% 72% 64% 61% 73% 87%
2W 20W 6W 80-120
3W 35W 8W 120-250
5W 40W 11W 280-550
6W 50W 13W 12W 360-660
7W 60W 15W 14W 450-770
9W 70W 18W 18W 600-990
10W 80W 20W 20W 750-1.100
12W 100W 25W 25W 800-1.320
13W 110W 30W 28W 900-1.430
15W 120W 40W 32W 1.100-1.650
18W 140W 50W 36W 1.250-1.980
20W 150W 60W 44W 1.600-2.200
25W 200W 70W 58W 1.850-2.750
30W 250W 80W 70W 60W 80W 250W 2.200-3.300
50W 400W 100W 120W 100W 120W 300W 3.000-5.500
80W 600W 150W 150W 200W 500W 6.000-10.400
100W 750W 200W 200W 250W 750W 9.000-13.000
P: Buenas
necesito saber exactamente lo que necesito para una instalacion de dos paneles de 60*60 Referencia:B4292-UGR18-BN para convertirlos los dos en dimables ya sea con el Interruptor doble regulador para luces monocolor por radiofrecuencia
Referencia:D2801K2
o por otro metodo que necesito a nivel de drivers, no me queda claro si con el Triac dimable 100-240V (2 salidas, 1.2A/Salidas) Receptor RF
Referencia:D2501AC es suficiente + los drivers originales de los paneles o hace falta tambien cambiar los de los paneles o hay una solucion alternativa, gracias
| 2020-10-24 12:23:54

R: Hay que cambiar los drivers del panel por unos regulables en este caso B4230-T, para poder regularlos se necesita un regulador TRIAC en este caso el D2501AC y un mando que lo controle en este caso el D2801K2. SI lo que quiere es regular cada panel independiente necesitará dos controladores D2501AC y sincronizar cada uno con cada tecla del mando de pared.
