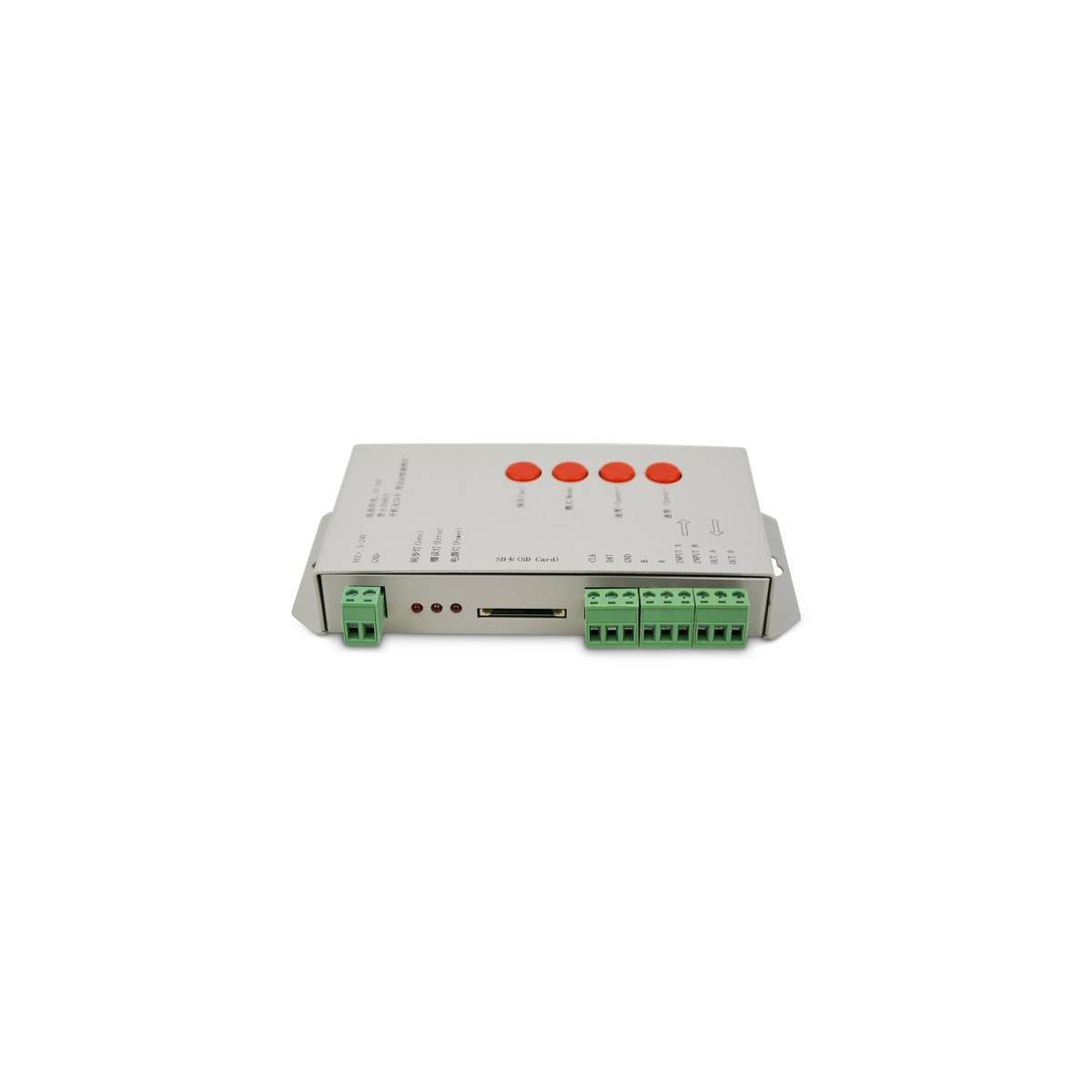

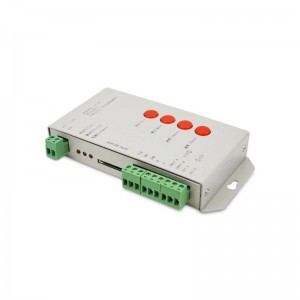

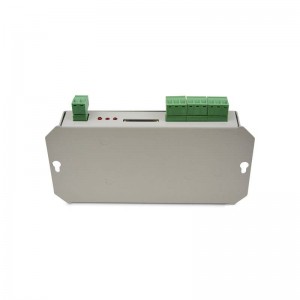

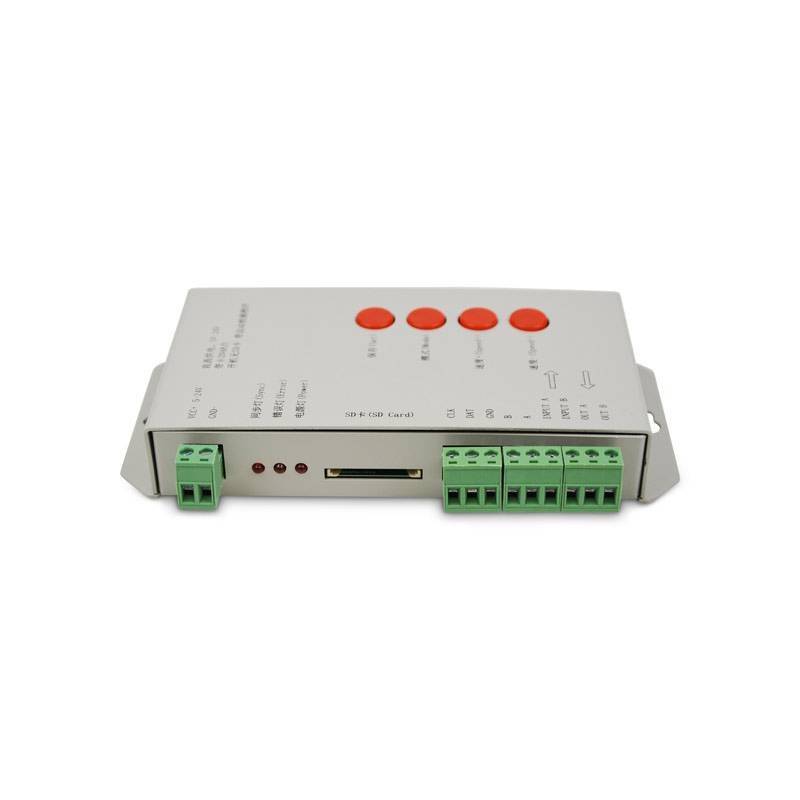

Controlador PIXEL LED RGB digital 5-24V con SDCard 128MB T-1000S

Referencia:B1610-4
Voltaje.png5/24V-DC
Vida útil.png35000
IP.pngIP20
dimensiones.png160x90x25
material.pngAluminio
temperatura.png-30 ~+85ºC
garantia.pngSegún garantía legal: 2 años

Programador / controlador PIXEL LED RGB para hasta 2048px. Puedes configurarlos uno a uno o por grupos. Crea efectos o reproduce imágenes o vídeos espectaculares.

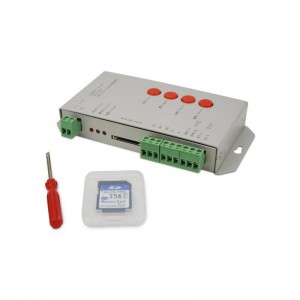

Incluye una memoria SD de 128MB. Soporte para DMX512

Utilízalo con nuestra Tira LED Digital

Para programar funciones y efectos es necesario el software gratuito LED EDIT 2012

Has superado el límite de unidades

¿Lo has encontrado más barato?
Te garantizamos el precio más bajo.
¿Te ayudamos a hacer tu pedido?
Te llamamos GRATIS
expand_more
En breve nos pondremos en contacto contigo.
Coloque un número de 9 carácteres

Controlador / Programador PIXEL LED RGB con soporte DMX512

El controlador para pixeles T1000S con memoria SD puede controlar hasta 2048 pixeles de led inteligentes o SPI, soporta los IC, WS2801, WS2811/12, LDP8806 o DMX.

El T-1000S SD card RGB Led Pixel Controller es ideal para aplicaciones fuera de línea o que requieran de una a varias secuencias, es ideal para proyectar gráficos para realizar paredes de pixeles para proyección de gráficos, imágenes o secuencias. La ventaja de este controlador con tarjeta para led de pixeles es que no requiere de una computadora para operar ya que las secuencias o la forma en la que desees que se iluminen los pixeles led se guardan directamente en la memoria SD y puede operar sin necesidad de una computadora.

Otra de las ventajas del controlador T1000S es que puedes conectar varios de estos controladores en serie para poder controlar un mayor número de luces.

Este controlador se ha convertido en uno de los preferidos para controlar luces de led para los operadores de juegos mecánicos ya que es muy accesible y permite conectarlo de una manera muy sencilla. El controlador T1000S puede manejar la mayoría de los IC (Circuitos Integrados) O chips de 8 bits, en una escala de 256 combinaciones de colores, una salida del controlador t1000s maneja hasta 1024/2048 pixeles, esto variara y dependerá de la velocidad a la que se ejecuten las secuencias.

El modelo T-1000S cuenta con una salida, cuando controla 512 pixeles la velocidad puede alcanzar hasta 30fps, después de 512 la velocidad de cuadros por segundo disminuirá de manera automática, el controlador puede almacenar un máximo de 16 secuencias diferentes. El controlador T1000S es uno de los controladores de luces led que se utiliza en la actualidad en diferentes aplicaciones desde juegos mecánicos y anuncios luminosos.

El controlador T1000-s puede soportar hasta 2048 Pixeles de Luces Led, es decir, puede manejar 61444 canales.

Descripción del sistema:

  • 32—256 Gris, Corrección GAMMA por Software
  • Reglas y funcionamiento estandarizado, sistema abierto
  • Puerta de salida única, hasta 2048 unidades.
  • T-1000S almacena hasta un máximo de 16 programas pre-grabados, Copiar varios archivos a la tarjeta SD en el orden deseado luego de formatear la tarjeta SD con formato “FAT”.
  • Los programas deberán ser nombrados en orden (Ej. 00_1.led, 01_1.led, 02_1.led.)
  • Compatible con integrado único o de doble linea chip.

NOTA: Al utilizar menos de 512 pixels, la velocidad de fotogramas (fps) puede ser de hasta 30fps. Al utilizar mas de 512 pixels la velocidad se ralentizará automáticamente.

Descargue de forma gratuita el software LED EDIT 2012 haciendo clic en este enlace.

Funcionamiento de los botones:

  • SET: Guardar configuración (guardar el archivo de configuración actual y la velocidad de reproducción).
  • MODE: Cambiar de programa.
  • SPEED+: Aumentar velocidad.
  • SPEED-: Disminuir velocidad.
  • Si apretamos SPEED+ y SPEED- simultáneamente, el programa se reproducirá.

Señal TTL (245/SPI): senal RS485.

CLK > Señal CLOCK B > señal A / DMX+
DAT > Señal DATA A > señal B / DMX-
GND > Señal GND GND > señal ground

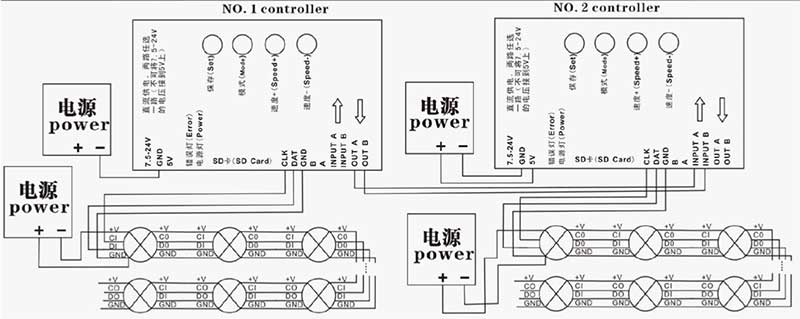

Conexión multiple:

  • Múltiples controladores T-1000S pueden ser interconectados en cascada y trabajar sincronizadamente.
  • T-1000S, señal TTL (SPI) y puerto de salida RS485, permite controlar hasta 2048 pixels.
  • Cuando el módulo pixel es de un solo integrado se deberá conectar solamente DAT y GND del controlador. Si el mismo es de doble integrado deberá conectarse DAT, CLK y GND del controlador.
  • Si requiere del uso de señal RS485 se deberá conectar al controlador A con LED A (DMX+), controlador B con LED B (DMX-).

controlador pixel para tiras led ic

Nomenclatura para los programas:

  • Nombre para programa en controlador Nº1:
    “00_1.led” --------- Programa Nº 1 para controlador Nº 1
    “01_1.led” --------- Programa Nº 2 para controlador Nº 1
    “02_1.led” --------- Programa Nº 3 para controlador Nº 1
    ……
    “15_1.led” --------- Programa Nº 15 para controlador Nº 1
  • Nombre para programas en controlador Nº2
    “00_2.led” --------- Programa Nº 1 para controlador Nº 2
    “01_2.led” --------- Programa Nº 2 para controlador Nº 2
    “02_2.led” --------- Programa Nº 3 para controlador Nº 2
    “15_2.led” --------- Programa Nº 15 para controlador Nº 2

Tarjeta de memoria:

** Antes de manipular la tarjeta apague siempre el controlador; no la retire si el controlador está encendido **

  • Se sugiere el uso de tarjetas SD de alta velocidad.
  • Capacidad: 128MB - 2GB
  • Formato: FAT. (Formatear la tarjeta con este formato es imprescindible).
  • Extensión: *.led

FAQ:

Pregunta 1: Luego del encendido de la controladora T-1000S, el LED indicador de ERROR destella y en la salida nada ocurre.

Respuesta 1: El indicador de ERROR notifica al usuario que la controladora no logra interpretar la información correctamente.

Posibles causas:

- No hay tarjeta de memoria SD en la ranura o esta mal colocada.

- Los archivos contenidos en la tarjeta de memoria y la controladora T-1000S no son compatibles, están creados en un software no compatible o bien el modelo de controlador seleccionado no es el correcto. Se deberá seleccionar el modelo correcto y luego reescribir nuevamente los programas en la tarjeta de memoria.

- La tarjeta de memoria SD no ha sido formateada bajo formato FAT previo a la escritura de los programas o bien la misma se encuentra defectuosa en su funcionamiento.

- Los valores de tensión o corriente utilizados para la alimentación no es correcta.

Pregunta 2: El controlador T-1000S se encuentra encendido, el indicador esta normal pero no obtengo ningún efecto en la salida.

Respuesta 2: Puede ser por varias cuestiones.

- Comprobar conexión de los pixels a la controladora, todas las conexiones deberán ser correctas (DAT, CLK, GND,etc.)
- Si la señal TTL es recibida, los Pixels y la controladora deberán ser negative comun (cátodo comun). Se sugiere interconectar ambos GND juntos.
- Existe algún error en el grabado de los programas.

B1610-4

Ficha técnica

202· Tensión Nominal (V)
5/24V-DC
402· Vida útil (h)
35000
313· IP
IP20
307· Dimensiones (mm) Lxlxh
160x90x25
209· Rango detección (m)
25000
208· Sensor
No
211· Sistema de control
12/24V-DC
213· Tensión de salida (V)
0/24V-DC
212· Control de color
RGB digital
214· Conectividad
Mediante cableado
215· Número de canales
2048
309· Peso (g)
350
310· Material
Aluminio
312· Uso Exterior
Sí, dentro de caja estanca
314· Rango temperatura
-30 ~+85ºC
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años

Guía de temperaturas de color

La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:

  • Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
  • Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
  • Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.

Guía de equivalencias en términos de consumo y ahorro energético

La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.

LEDIncandescentes
y halógenas
Bajo consumoFluorescenteHalogenuros
metálicos
Vapor de sodioVapor de sodio
(sin balastro)
Lúmenes
% Ahorro 90% 72% 64% 61% 73% 87%
2W 20W 6W 80-120
3W 35W 8W 120-250
5W 40W 11W 280-550
6W 50W 13W 12W 360-660
7W 60W 15W 14W 450-770
9W 70W 18W 18W 600-990
10W 80W 20W 20W 750-1.100
12W 100W 25W 25W 800-1.320
13W 110W 30W 28W 900-1.430
15W 120W 40W 32W 1.100-1.650
18W 140W 50W 36W 1.250-1.980
20W 150W 60W 44W 1.600-2.200
25W 200W 70W 58W 1.850-2.750
30W 250W 80W 70W 60W 80W 250W 2.200-3.300
50W 400W 100W 120W 100W 120W 300W 3.000-5.500
80W 600W 150W 150W 200W 500W 6.000-10.400
100W 750W 200W 200W 250W 750W 9.000-13.000
P: Buenas tardes,

Recientemente he visto alguna tira de led, o varias, realizando ciertos efectos de movimientos o "barridos" y estoy interesado en crear algo similar. Es a título particular, no profesional, por lo que no quiero realizar un gasto muy elevado. ¿Podrían asesorarme, por favor? Dispongo de una RaspberryPi 3 y me interesa conocer si, a través de esta mini-pc, se puede controlar dichos efectos.

Gracias de antemano, reciban un saludo.
| 2019-11-03 16:35:07

R: Para controlar las tiras led solo disponemos de sistema DMX.
