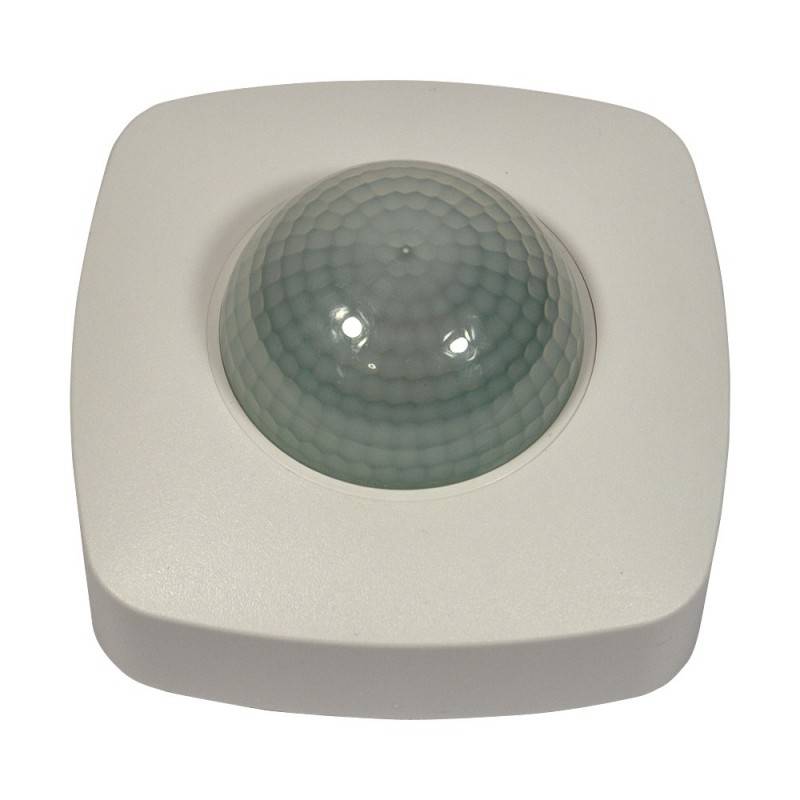

Sensor de presencia PIR estanco de superficie 360º IP54

Referencia:S3140

Sensor de presencia para dispositivos o acumulación de cargas hasta 2000W/10A. De alta precisión y resolución, el sensor de presencia responde a los movimientos más ínfimos, y gracias a su largo alcance hasta 25 metros es perfecto para oficinas, baños, aulas, bibliotecas, etc. Apto para uso interior y exterior (IP54)

  • 230V - Máx. 2000W
  • 103x103x58mm
  • ∠ 360º
  • ⇔ 2-25m
  • IP54
Cantidad
Has superado el límite de unidades
Total: 18,95 € IVA incluido
Paga a plazos hasta en 12 meses
expand_more

Sensor de presencia PIR estanco de superficie IP54

El sensor de presencia y luminosidad es el dispositivo perfecto para la correcta gestión energética de las instalaciones lumínicas, ya que se puede controlar el encendido y apagado con su debida configuración previa. Su alta resolución y precisión permiten detectar movimientos mínimos, por lo que el sensor de presencia es el elemento ideal en aquellas zonas donde los movimientos son reducidos pero es necesario mantener la luz encendida, como en oficinas, aulas de escuela, baños, bibliotecas, etc.

Principales funciones del sensor de presencia estanco de superficie

El sensor de presencia detecta día y noche: El usuario podrá ajustar la operativa del sensor para cada tipo de iluminación ambiental. Si ajustamos la función LUX hacia el sol (modo día), trabajará tanto de día como de noche. Si, por el contrario, ajustamos hacia la luna (modo noche), trabajará solo de noche. El grado de sensibilidad dependerá de la regulación de la función LUX, siendo 10 lux el mínimo en modo noche y 2000 lux el máximo en modo día.

La duración del tiempo en la que el sensor mantiene la luz encendida puede ajustarse con la ruleta TIME. Si se sitúa al máximo, el sensor activará el interruptor y la luz permanecerá encendida durante aprox 10 minutos después de detectar presencia por última vez. Si se sitúa al mínimo, la luz se apagará transcurridos 10 segundos aprox.

La función SENS nos permite ajustar la sensibilidad con respecto a la distancia de detección, siendo 25 metros el máximo, y 2 metros el mínimo. Esto lo convierte en la solución ideal en salas grandes, pudiendo gestionar la iluminación de forma automática en espacios de más de 100 metros cuadrados en condiciones normales de temperatura (alrededor de los 25ºC).

Su diseño estanco con grado de protección IP54 permiten su instalación en exteriores y zonas húmedas, por lo que también es aplicable para iluminar porches, entradas de vivienda, patios y jardines.

sensor de presencia

Diferencias entre un sensor de presencia y un sensor de movimiento

Los sensores de movimiento activan el interruptor cuando se detecta un movimiento dentro de la zona seleccionada de detección y los niveles de luz ambiental caen por debajo del umbral seleccionado con la función LUX. Transcurrido el tiempo, el interruptor se desconecta y las luces se apagan.

Por el contrario, los sensores de presencia son mucho más sensibles y precisos. Mientras que un sensor de movimiento detecta una persona caminando, el movimiento de un brazo, etc., un sensor de presencia es capaz de detectar el movimiento de un dedo, un folio, un movimiento de cabeza, etc.

Si deseas instalar un detector en una zona sedentaria, como pueden ser oficinas, aulas de escuela o bibliotecas, donde no se producen grandes movimientos durante largos espacios de tiempo pero que requieren de iluminación constante sin cortes, la solución perfecta es la instalación de un sensor de presencia. Si por el contrario instalas un sensor de movimiento, para lograr esa funcionalidad se debería configurar la función tiempo al máximo, con el fin de esperar que dentro de ese espacio de tiempo se produzcan movimientos detectables. Eso reduciría la eficiencia y la finalidad del sensor.

Instalación del sensor de presencia estanco de superficie

El montaje es muy sencillo:

  • Desconecta el suministro eléctrico de la línea para evitar accidentes.
  • Extrae la carcasa frontal presionando ligeramente el sensor hacia atrás. Quedará al descubierto el panel de configuración.
  • Programa de acuerdo con tus necesidades las funciones TIEMPO, LUX y SENS

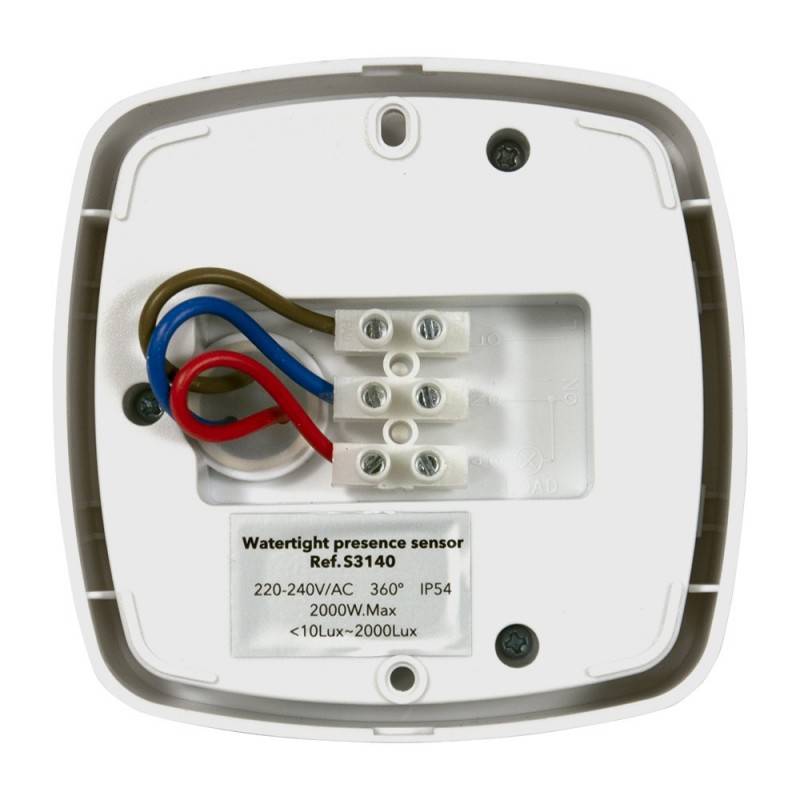

  • Conecta el suministro eléctrico a la regleta de la parte posterior, siguiendo las indicaciones del esquema eléctrico.
  • Si deseas montar el sensor de presencia en ambientes húmedos o en el exterior, deberás proteger adecuadamente la regleta de conexión. Te recomendamos los productos RAYTECH, cajas de conexiones estancas protegidas con gel.
  • Atornilla el sensor contra la pared con los elementos de fijación incluidos en la caja.
  • Coloca la carcasa frontal y el producto estará preparado para funcionar.

Características técnicas del sensor de presencia

  • Alimentación: 220-240V-AC
  • Frecuencia: 50Hz
  • Luz ambiental: desde 10 a 2000 LUX (ajustable)
  • Tiempo de actuación: mínimo 10 segundos (+/-3 seg.) máximo 10 minutos (+/-3min)
  • Carga máxima: 2000W/10A
  • Distancia de detección: desde 2 a 25 metros máximo en condiciones normales de temperatura
  • Rango de detección: 360º
  • Temperatura de funcionamiento: de -20ºC a +40ºC con humedad relativa inferior al 93%
  • Altura de instalación recomendada: desde 2,2 metros hasta 4 metros
  • Consumo: <0,9W
  • Velocidad de detección de movimiento: 0,6 hasta 1,5 metros/segundo.

Recomendaciones

  • Pese a la sencillez de montaje del producto, recomendamos que éste sea instalado por un especialista, electricista o conocedor de instalaciones eléctricas y sus riesgos.
  • Desconecte en todo momento el suministro eléctrico durante el montaje, desmontaje y manipulación o configuración del dispositivo.
  • Asegúrese que el dispositivo recibe el voltaje correcto.
  • Revise que la potencia conectada al circuito que controla el sensor no supera el máximo admitido.
  • No instale ningún elemento frente o cerca del sensor que impida la correcta detección de movimiento.
  • Revise que la temperatura ambiente del entorno no supera los 40ºC
  • Revise que no hay elementos que varíen la temperatura bruscamente tales como aire acondicionado, calefacción, estufas, etc.
  • Asegúrese de colocar el sensor dentro del rango de altura recomendado.
S3140

Ficha técnica

202· Tensión Nominal (V)
230
203· Frecuencia (Hz)
50 - 60
205· Potencia máxima (W)
2000
209· Rango detección (m)
2-25
210· Angulo detección (º)
360
214· Conectividad
PIR
305· Montaje
Superficie
306· Orientable
No
307· Dimensiones (mm) Lxlxh
103x103x58
310· Material
Plástico
312· Uso Exterior
313· IP
IP54
314· Rango temperatura
-20°C ~ +40°C
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años
217· Intensidad máxima (A)
10

Guía de temperaturas de color

La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:

  • Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
  • Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
  • Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.

Guía de equivalencias en términos de consumo y ahorro energético

La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.

LEDIncandescentes
y halógenas
Bajo consumoFluorescenteHalogenuros
metálicos
Vapor de sodioVapor de sodio
(sin balastro)
Lúmenes
% Ahorro 90% 72% 64% 61% 73% 87%
2W 20W 6W 80-120
3W 35W 8W 120-250
5W 40W 11W 280-550
6W 50W 13W 12W 360-660
7W 60W 15W 14W 450-770
9W 70W 18W 18W 600-990
10W 80W 20W 20W 750-1.100
12W 100W 25W 25W 800-1.320
13W 110W 30W 28W 900-1.430
15W 120W 40W 32W 1.100-1.650
18W 140W 50W 36W 1.250-1.980
20W 150W 60W 44W 1.600-2.200
25W 200W 70W 58W 1.850-2.750
30W 250W 80W 70W 60W 80W 250W 2.200-3.300
50W 400W 100W 120W 100W 120W 300W 3.000-5.500
80W 600W 150W 150W 200W 500W 6.000-10.400
100W 750W 200W 200W 250W 750W 9.000-13.000
