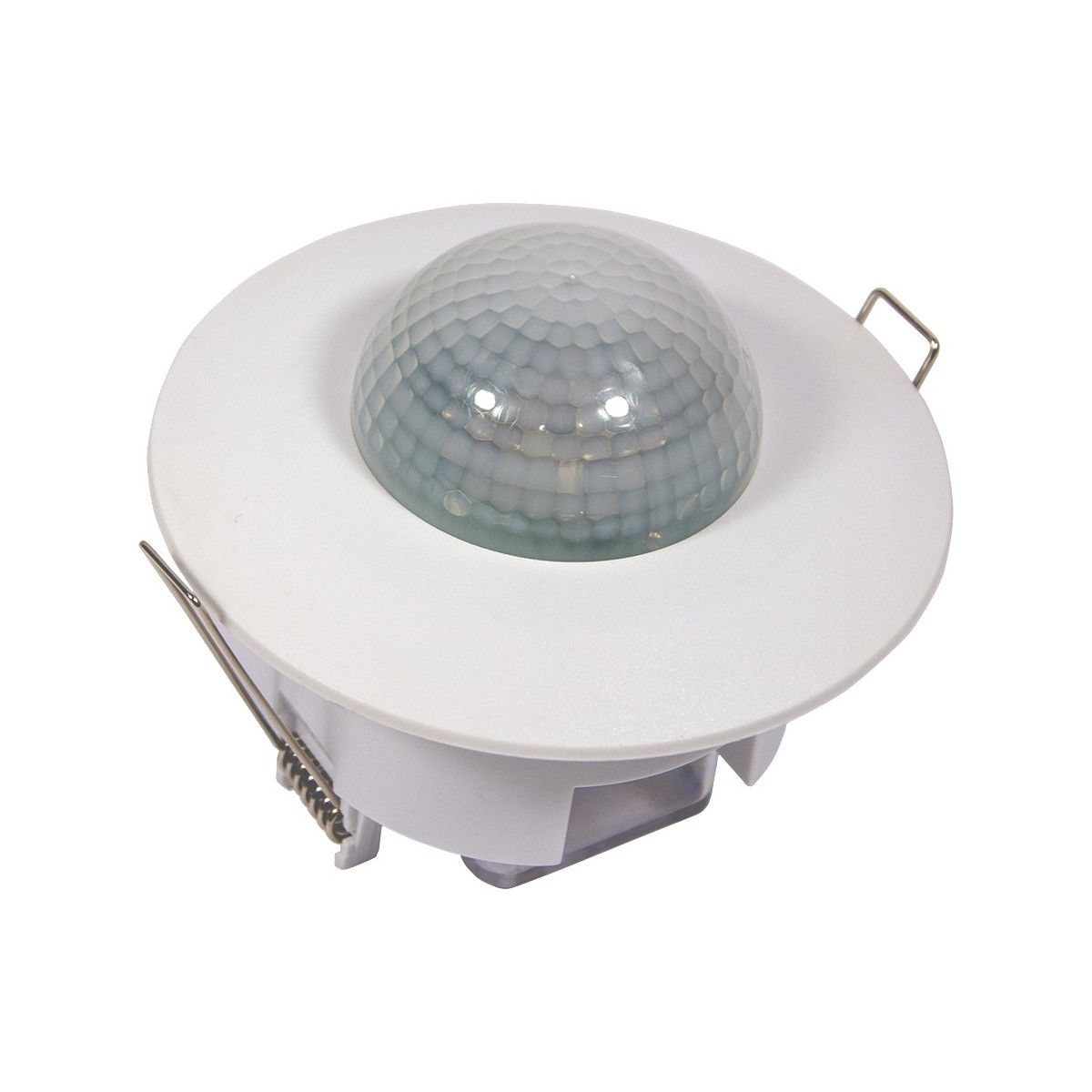

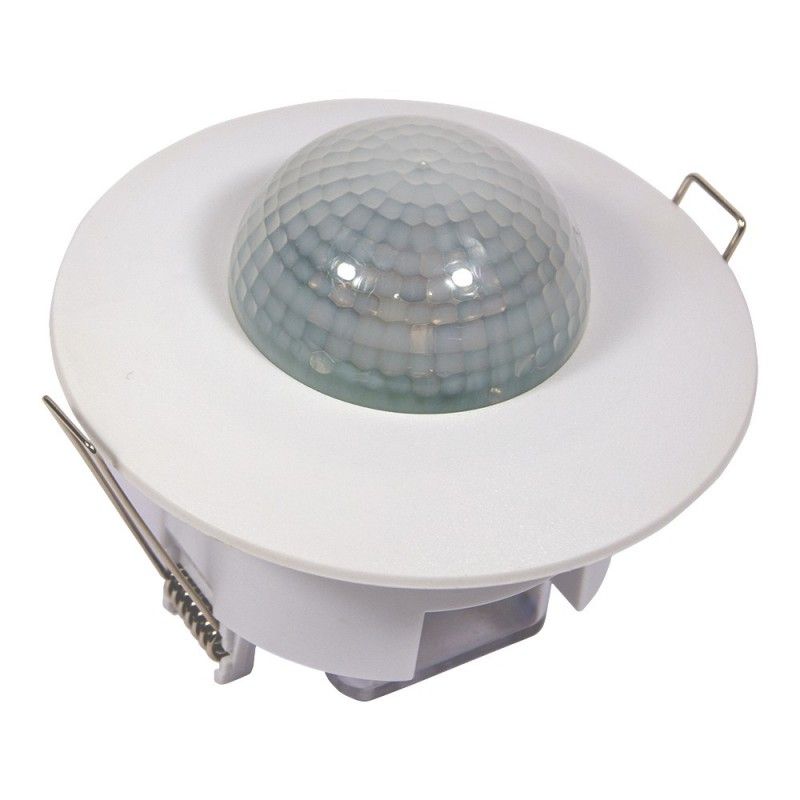

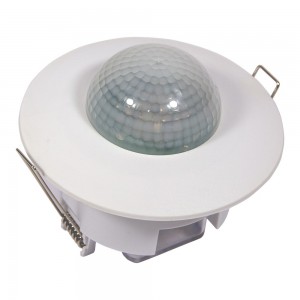

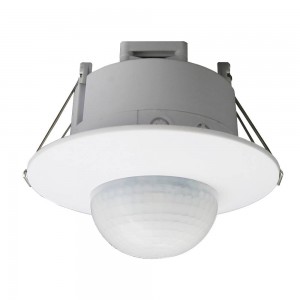

Detector de presencia empotrable 360º IP20

Referencia:S3120

Sensor de presencia empotrable para dispositivos o acumulación de cargas hasta 2000W/10A. Modelo discreto, empotrable en pared o techo, de alta precisión y resolución, responde a movimientos mínimos y tiene un alcance de hasta 25 metros en condiciones normales. Perfecto para oficinas, baños, aulas de escuela, bibliotecas, etc. Para uso interior.

  • 230V
  • Máx. 2000W/10A
  • Ø110x90mm
  • ✂Ø75mm
  • 360º
  • ⇔ 2-25m
  • IP20
Cantidad
Has superado el límite de unidades
Total: 13,95 € IVA incluido

¿Lo has encontrado más barato?
Te garantizamos el precio más bajo.

Sensor de presencia empotrable 360º IP20

El sensor de presencia es el elemento perfecto para la correcta gestión del consumo energético en iluminación, ya que controla el encendido y apagado de forma eficiente con su debida configuración previa. La elevada resolución y precisión del sensor permiten detectar movimientos ínfimos, por lo que es el dispositivo ideal para instalar en aquellas zonas donde los movimientos son reducidos pero se necesita mantener la iluminación encendida, como en oficinas, aulas de escuela, baños, bibliotecas, etc.

Principales funciones del sensor de presencia empotrable

El sensor detecta automáticamente día y noche: La operativa del sensor puede ajustarse para cada tipo de iluminación ambiente. Si se ajusta la función LUX hacia el símbolo del SOL (modo día), funcionará tanto de día como de noche. Si, por el contrario, regulamos la función LUX hacia el símbolo de la LUNA (modo noche), funcionará exclusivamente de noche. El grado de sensibilidad dependerá de la regulación de la ruleta LUX, considerando 10 lux como el mínimo en modo noche y 2000 lux como máximo en modo día.

La duración del rango de tiempo que el sensor mantiene la luz encendida se ajusta con la ruleta TIME. Si se selecciona la posición máxima, el sensor conectará el interruptor y la luminaria permanecerá encendida durante unos 10 minutos después de detectar presencia. Si se selecciona la posición mínima, el sensor apagará la luz transcurridos aproximadamente 10 segundos.

La función SENS permite ajustar la sensibilidad en lo relativo a la distancia de detección, desde 25 metros como máximo, y 2 metros como mínimo. Por eso, el sensor de presencia es perfecto para salas grandes, gestionando de forma automática la iluminación en espacios de más de 100 metros cuadrados para temperaturas en condiciones normales (alrededor de 25ºC).

sensor de presencia empotrable

Diferencias entre un sensor de presencia y un sensor de movimiento

El sensor de movimiento activa el interruptor tras detectar un movimiento dentro de la zona de detección y cuando los niveles caen por debajo del umbral marcado por la función LUX. Transcurrido el tiempo programado, el sensor desconecta el interruptor y apaga las luces.

Por el contrario, un sensor de presencia es mucho más sensible y preciso. Mientras que un sensor de movimiento detecta una persona caminando, el movimiento de un brazo, etc., un sensor de presencia es capaz de detectar el movimiento de un dedo, un folio, un movimiento con la cabeza, etc.

Si se desea instalar un detector en una zona sedentaria, como en una oficina, un aula de escuela o una biblioteca, lugares donde no se producen grandes movimientos durante largos espacios de tiempo, pero que a su vez requieren de iluminación constante sin cortes, la solución perfecta es la instalación de un sensor de presencia. Si, por el contrario, se instala un sensor de movimiento, para lograr esa funcionalidad se debería configurar la función tiempo al máximo, con el fin de esperar que dentro de ese espacio de tiempo se produzcan movimientos detectables. Eso reduciría la eficiencia y finalidad del sensor.

Instalación del sensor de presencia empotrable

Para montar correctamente el sensor de presencia, sigue los siguientes pasos:

  • Desconecta el suministro eléctrico de la línea para evitar descargas eléctricas y accidentes.
  • Deberás prever un corte de diámetro 75mm para poder empotrar el sensor.
  • Configura las funciones LUX, TIME y SENS situadas en el lateral.

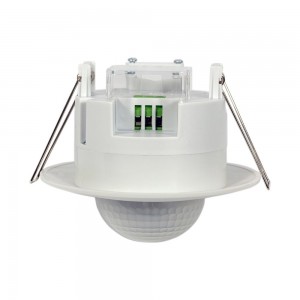

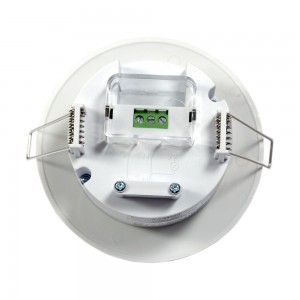

  • Conecta el cableado y suministro eléctrico a los terminales de la parte posterior de acuerdo con las indicaciones del esquema eléctrico.
  • Introduce el sensor por el agujero del techo, quedará fijado con las pinzas que incorpora el dispositivo.
  • Conecta el suministro eléctrico y verifica que recibe corriente.

Características técnicas del sensor empotrable

  • Alimentación: 220-240V-AC
  • Frecuencia: 50Hz
  • Luz ambiental: desde 10 a 2000 LUX (Ajustable)
  • Tiempo de actuación: mínimo 10 segundos (+/-3 seg.) máximo 10 minutos (+/-3min)
  • Carga máxima: 2000W/10A
  • Distancia de detección: desde 2 a 25 metros máximo en condiciones normales de temperatura
  • Rango de detección: 360º
  • Temperatura de funcionamiento: de -20ºC a +40ºC con humedad relativa inferior al 93%
  • Altura de instalación recomendada: desde 2.2 metros hasta 4 metros
  • Consumo: <0.9W
  • Velocidad de detección de movimiento: 0.6 hasta 1.5 metros/segundo.

Recomendaciones

  • Pese a la sencillez de montaje del producto, recomendamos que éste sea instalado por un especialista, electricista o conocedor de instalaciones eléctricas y sus riesgos.
  • Desconecte en todo momento el suministro eléctrico durante el montaje, desmontaje y manipulación o configuración del dispositivo.
  • Asegúrese que el dispositivo recibe el voltaje correcto.
  • Revise que la potencia conectada al circuito que controla el sensor no supera el máximo admitido.
  • No instale ningún elemento frente o cerca del sensor que impida la correcta detección de movimiento.
  • Revise que la temperatura ambiente del entorno no supera los 40ºC
  • Revise que no hay elementos que varíen la temperatura bruscamente tales como aire acondicionado, calefacción, estufas, etc.
  • Asegúrese de colocar el sensor dentro del rango de altura recomendado.
S3120

Ficha técnica

202· Tensión Nominal (V)
230
205· Potencia máxima (W)
2000
313· IP
IP20
307· Dimensiones (mm) Lxlxh
Ø110x90
203· Frecuencia (Hz)
50 - 60
210· Angulo detección (º)
360
209· Rango detección (m)
2-25
214· Conectividad
PIR
305· Montaje
Empotrable
306· Orientable
No
308· Dimensiones de corte (mm)
Ø75
310· Material
Plástico
312· Uso Exterior
No
314· Rango temperatura
-20°C ~ +40°C
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años
217· Intensidad máxima (A)
10
