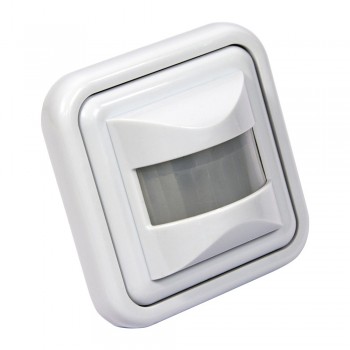

Sensor de movimento PIR encastrável de parede 160° IP20

SKU:S1161
Voltaje.png230
potencia máxima.png230
IP.pngIP20
dimensiones.png-20°C ~ +40°C
frecuencia.png50 - 60
material.pngPlástico
temperatura.png-20°C ~ +40°C
garantia.pngGarantia legal de 2 anos

Sensor de movimento PIR por infravermelhos encastrável. Deteta movimento até uma distância máxima de 10 metros, com um ângulo de deteção de 160° e uma alta sensibilidade. Perfeito para instalações em espaços médios a grandes para um uso doméstico e profissional.

  • 230V - Máx. 500W
  • 80x80x56mm
  • ✂55x55
  • ∠ 160º
  • ⇔ 2-10m
  • IP20
Quantidade máxima permitida

Precisa de ajuda para efetuar seu pedido?
Nós te ligamos GRATIS
expand_more
Em breve entraremos em contrato.
Insira mais de 9 carácteres.

Sensor de movimento PIR encastrável de parede 160º IP20

O sensor de movimento PIR detecta a energia que liberamos do corpo em movimento à uma distância entre 2 e 10 metros, dentro de uma área de detecção de 160º. Foi desenvolvido para encastrar em caixa standart de parede, facilitando sua montagem e sua conexão, e reduzir ao máximo a dificuldade de instalação e a obra a realizar.

O sensor de movimento otimiza o consumo energético ao acender de forma automática somente quando necessário, em especial em zonas de trânsito esporádico e ao se apagar quando não detecta movimento. Desta forma, não precisa clicar no interruptor de acender e apagar cada vez que entrar ou sair de um lugar. Se utiliza habitualmente em salas de pouco trânsito, lavanderias, depósitos, estacionamentos e corredores.

Características do sensor de movimento PIR encastrável de parede

O sensor de movimento encastrável identifica dia e noite. O usuário pode ajustar a função operativa para cada tipo de iluminação do ambiente. Pode trabalhar tanto de dia como a noite, se ajustar a função LUX ao ajustar a roleta até o sol, ou bem trabalhar únicamente a noite, ao mover a função LUX até o desenho da Lua. O grau de iluminação dependerá da regulação da função LUX, sendo 10 lux o mínimo e 2000 lux o máximo.

O tempo de atuação do sensor de movimento se pode ajustar com a roleta correspondente. Se à situarmos ao máximo, o sensor ativará o interruptor e manterá o circuito conectado durante aprox 7 minutos. E se programar ao mínimo, o sensor desconectará o interruptor aos 10 segundos depois de detectar o movimento.

É possível também graduar a sensibilidade do sensor. Ao ajustar a função SENS ampliará ou reduzirá á área de detecção, no mínimo 2 metros e no máximo 10 metros, em condições normais de temperatura.

O seletor OFF / PIR / ON permite desconectar o circuito permanentemente (OFF), conectá-lo de forma permanente (ON) ou  ativar o sensor de movimento (PIR).

Instalação e monstagem do sensor de movimento PIR encastrável

O sensor de movimento foi desenvolvido para encaixar nas caixas de eletricidades Standart, com a finalidade de facilitar a montagem e conexão.

  • Desconecte a corrente do circuito e verifique que não existe fornecimento elétrico.
  • Separe a tampa frontal do sensor desparafusando, com cuidado para não arranhar ou danificar o produto.
  • Ajuste os parâmetros nas roletas de função SENS, TIME e LUX, assim como o seletor ON-PIR-OFF.
  • Afrouxe os parafusos dos terminais de conexão da parte posterior e conecte o cabo de fornecimento elétrico de acordo com o diagrama de conexões.
  • Fixe o sensor à caixa encastrável da parede e coloque com cuidado a tampa frontal.

Recomendações

  • Considere a facilidade de montagem do produto, recomendamos que seja instalado por um especialista, eletricista ou conhecedor de instalações elétricas e seus riscos.
  • Desconecte em todo momento o fornecimento de energia elétrica durante a montagem, desmontagem, manipulação ou configuração do dispositivo.
  • Confirme que o dispositivo recebe a voltagem correta.
  • Verifique que a potência conectada ao circuito que controla o sensor não supera ao máximo permitido.
  • Não instale nenhum elemento na frente ou próximo ao sensor que impeça a correta detecção de movimento.
  • Certifique-se que a temperatura ambiente ao redor não supera os 40ºC
  • Certifique-se de não existir elementos que variem a temperatura bruscamente, tal como ar condicionado, calefação, estufas, etc.
  • Certifique-se de colocar o sensor dentro da área e altura recomendada.

Características técnicas do sensor de movimento PIR encastrável

  • Voltagem: 220-240V-AC
  • Potência máxima 500W/2A
  • Grau: IP20
  • Área de detecção: 160º
  • Distância de detecção: 2 metros mínimo, 10 metros máximo (a uma temperatura constante de 24ºC)
  • Temperatura de funcionamento: -20ºC até 40ºC, com humidade relativa máxima de 93%
  • Consumo constante do sensor: aprox. 0,5W
  • Altura de instalação: entre 1 e 1,8 metros
  • Tempo de atuação: mínimo 10 segundos (+/-3 seg.) máximo 7 minutos (+/- 2 min.)
  • Velocidade de detecção de movimento: 0,6 a 1,5 metros/segundo.
S1161

Ficha informativa

202· Tensão Nominal (V)
230
205· Potência máxima
230
313· IP
IP20
307· Dimensões (mm) Lxlxh
-20°C ~ +40°C
203· Frequência (Hz)
50 - 60
209· Intervalo de detecção (mm)
No
214· Conectividade
80x80x56
305· Montagem
Empotrable
306· Orientável
No
308· Dimensões do corte (mm)
55x55
310· Material
Plástico
312· Uso Exterior
Não
314· Intervalo de temperatura
-20°C ~ +40°C
401· Frequência de uso
Intensivo
403· Classe de eficiência energética
A+
404· Certificados
CE
ROHS
405· Garantia
Garantia legal de 2 anos
217· Intensidade máxima (A)
Plástico
P: Ao ligar as luzes ficam a piscar, podem ajudar?| 2020-02-16 22:11:37

R:O seletor OFF / PIR / ON permite desconectar o circuito permanentemente (OFF), conectá-lo de forma permanente (ON) ou ativar o sensor de movimento (PIR)
