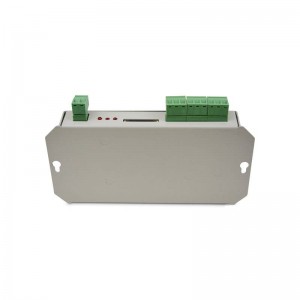

Controlador Pixel RGB 5-24V com SDCard 128MB para T-1000S

Referência: B1610-4
Quantidade máxima permitida
Fora de estoque

Controlador PIXEL LED para até 2048 pixéis. Pode configurá-los um a um ou por grupos. Crie efeitos ou reproduza imagens ou vídeos espetaculares.

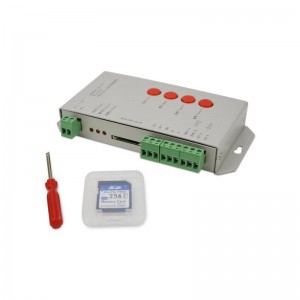

Inclui uma memória SD de 128MB. Suporte DMX512

Utilize-o com a nossas Fitas LED Digital .

Para programar funções e efeitos é necessário o software gratuito LED EDIT 2012

Nota: Nas últimas atualizações o Windows 10 não admite Adobe Flash, é possível que o software não funcione corretamente se não estiver instalado o FlashPlayer e DirectX  adicional.

Precisa de ajuda?
  Segunda à Sexta: 08:00 - 17:00

Controlador / Programador PIXEL LED RGB com suporte DMX512

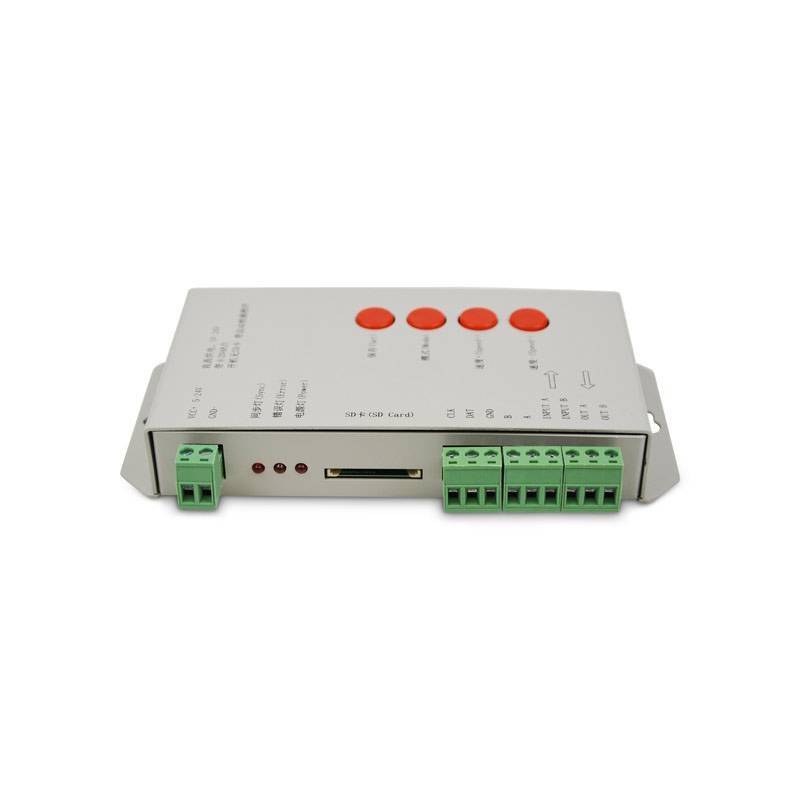

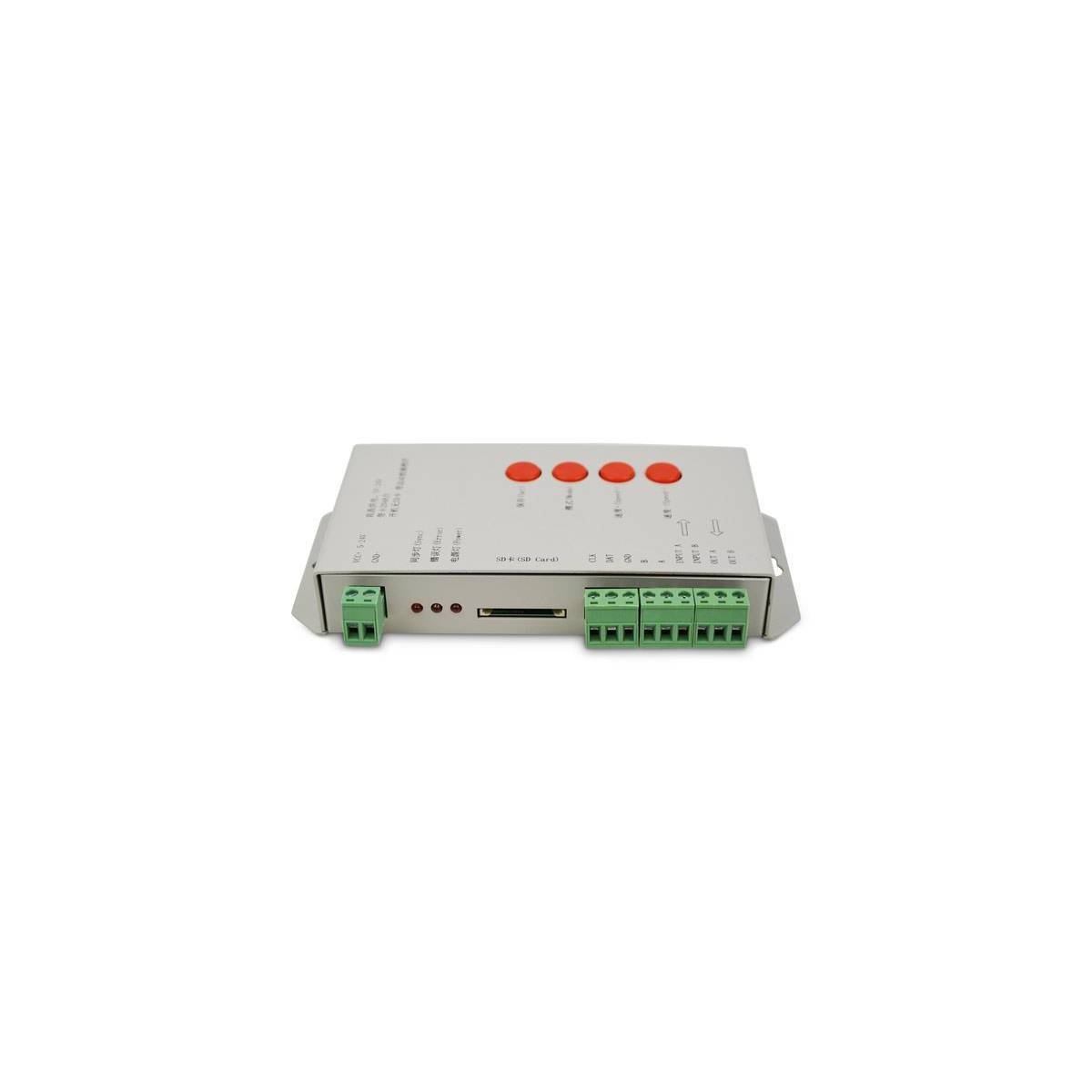

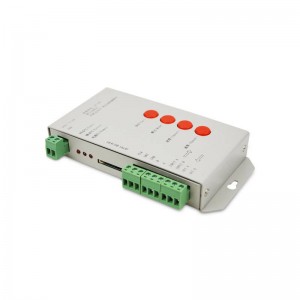

O controlador de pixel T1000S com memória SD pode controlar até 2048 pixels de LEDs inteligentes ou SPI, ele suporta ICs, WS2801, WS2811 / 12, LDP8806 ou DMX.

O controlador RGB Led Pixel para cartão SD T-1000S é ideal para aplicações offline ou aplicações que requerem uma a várias sequências, é ideal para projetar gráficos para fazer paredes de pixel para projeção de gráficos, imagens ou sequências. A vantagem deste controlador com cartão para led de pixels é que não requer um computador para operar já que as sequências ou a forma que deseja iluminar os pixels led se guardam diretamente na memória SD e pode operar sem a necessidade de um computador.

Outra vantagem do controlador T1000S é que você pode conectar vários destes controladores em série para poder controlar um maior número de luzes.

Este controlador tornou-se um dos favoritos para controlar luzes led para operadores de passeios de diversão, pois é muito acessível e permite que seja conectado de forma muito simples. O controlador T1000S pode lidar com a maioria dos ICs (Circuitos Integrados) ou chips de 8 bits, em uma escala de 256 combinações de cores, uma saída do controlador t1000s lida com até 1024/2048 pixels, isso irá variar e dependerá da velocidade nas sequências para correr.

O modelo T-1000S possui uma saída, ao controlar 512 pixels a velocidade pode chegar a 30fps, após 512 a taxa de quadros por segundo diminuirá automaticamente, o controlador pode armazenar no máximo 16 sequências diferentes. O controlador T1000S é um dos controladores de luz LED usados ​​hoje em diferentes aplicações, desde brinquedos de diversões até sinalização luminosa.

O controlador T1000-s pode suportar até 2.048 Pixels de Luzes Led, ou seja, pode lidar com 61.444 canais.

Descrição do sistema:

  • 32—256 Gray, Software GAMMA Correction
  • Regras e operação padronizada, sistema aberto
  • Porta de saída única, até 2048 unidades.
  • O T-1000S armazena no máximo 16 programas pré-gravados. Copie vários arquivos para o cartão SD na ordem desejada após formatar o cartão SD com o formato “FAT”.
  • Os programas devem ser nomeados em ordem (por exemplo, 00_1.led, 01_1.led, 02_1.led.)
  • Compatível com chip integrado de linha simples ou dupla.

NOTA: Ao usar menos de 512 pixels, a taxa de quadros (fps) pode ser de até 30 fps. Ao usar mais de 512 pixels, a velocidade diminuirá automaticamente.

Funcionamento das teclas:

  • SET: Salva as configurações (salva o arquivo de configurações atuais e a velocidade de reprodução).
  • MODE: Alterar programa.
  • SPEED +: Aumenta a velocidade.
  • SPEED-: Diminui a velocidade.
  • Se pressionar SPEED + e SPEED- simultaneamente, o programa será reproduzido.

Sinal TTL (245/SPI): senal RS485.

CLK > Sinal CLOCK B > sinal A / DMX+
DAT > Sinal DATA A > sinal B / DMX-
GND > Sinal GND GND > sinal ground

Conexão múltipla:

  • Vários controladores T-1000S podem ser conectados em cascata e trabalhar de forma síncrona.
  • T-1000S, sinal TTL (SPI) e porta de saída RS485, permite controlar até 2048 pixels.
  • Quando o módulo de pixel é integrado individualmente, apenas DAT e GND do controlador devem ser conectados. Se for dual integrado, DAT, CLK e GND do controlador devem ser conectados.
  • Caso necessite da utilização do sinal RS485, deve ser conectado ao controlador A com LED A (DMX +), controlador B com LED B (DMX-).

controlador pixel para tiras led ic

Nomenclatura para programas:

  • Nome do programa no controlador # 1:
    “00_1.led” --------- Programa Nº 1 para controlador Nº 1
    “01_1.led” --------- Programa Nº 2 para controlador Nº 1
    “02_1.led” --------- Programa Nº 3 para controlador Nº 1
    ……
    “15_1.led” --------- Programa Nº 15 para controlador Nº 1
  • Nome para programas no controlador No. 2
    “00_2.led” --------- Programa Nº 1 para controlador Nº 2
    “01_2.led” --------- Programa Nº 2 para controlador Nº 2
    “02_2.led” --------- Programa Nº 3 para controlador Nº 2
    “15_2.led” --------- Programa Nº 15 para controlador Nº 2

Cartão de memória:

** Antes de manusear o cartão sempre desligue o controlador; não o remova se o controlador estiver ligado **

  • Sugere-se o uso de cartões SD de alta velocidade.
  • Capacidade: 128 MB - 2 GB
  • Formato: FAT. (Formatar o cartão neste formato é essencial).
  • Extensão: * .led

FAQ:

Pergunta 1:Depois de ligar o controlador T-1000S, o LED indicador de ERROR pisca e nada acontece na saída.

Resposta 1:O sinalizador ERROR notifica o usuário de que o controlador não consegue interpretar as informações corretamente.

Causas Possíveis:

- Não há cartão de memória SD no slot ou ele está inserido incorretamente.

- Os arquivos contidos no cartão de memória e no controlador T-1000S não são compatíveis, foram criados em um software não compatível ou o modelo do controlador selecionado não está correto. Você deve selecionar o modelo correto e, em seguida, reescrever os programas no cartão de memória novamente.

- O cartão de memória SD não foi formatado no formato FAT antes de gravar os programas ou está com defeito em sua operação.

- Os valores de tensão ou corrente usados ​​para a fonte de alimentação não estão corretos.

Pergunta 2: O controlador T-1000S está ligado, o indicador está normal, mas não obtenho nenhum efeito na saída.

Resposta 2: Pode ser por vários motivos.

- Verifique a conexão dos pixels ao controlador, todas as conexões devem estar corretas (DAT, CLK, GND, etc.)

- Se o sinal TTL for recebido, os Pixels e o controlador devem ser negativos comuns (cátodo comum). Sugere-se interconectar os dois GNDs juntos.

- Ocorreu um erro na gravação dos programas.

Vida útil (h)
35000
IP
IP20
Frequência de uso
Intensivo
Classe de eficiência energética
A+ (2021)
Certificados
CE
ROHS
Garantia
Garantia legal de 3 anos
Barcelona LED

Perguntas e respostas

P: Pergunta: Tenho uma corrente pixel LED com quatro fios em vermelho, branco, verde e azul. Gostaria de saber como ligá-lo a um controlador T1000 por cor.
R: Resposta: Dependendo do fornecedor a utilização de cores para cada tira, dependendo da tira de CI utilizará 3 ou 4 fios (V+, GND, DATA, CLK).

Barcelona LED: Javier| el 23 de fevereiro de 2023

P: Pergunta: Como é que a ligação para sincronizar dois controladores t1000s para conduzir ws2811 leds?
R: Resposta: Pode ver diagramas de cablagem na web, os conectores são simplesmente tiras. Este produto requer o mapeamento de todos os LEDs com software específico. Nota: Nas últimas actualizações o Windows 10 não suporta adobe flash, é possível que o software não funcione correctamente se o FlashPlayer e DirectX adicional não estiverem instalados.

Barcelona LED: Javier| el 07 de outubro de 2021

P: Pergunta: Bom dia.

Como é o processo de programação de uma luminária DMX com o T1000S da Led Edit?
R: Resposta: Normalmente não é utilizado para dispositivos DMX, mas para utilização com tiras de LED Pixel, tiras inteligentes IC (as nossas tiras utilizam o chip WS2811 ou WS2812B), mas o programador pode utilizar DMX utilizando os sinais A/B com o modelo de chip DMX512. Pode ser utilizado para o protocolo DMX, mas não utilizamos essa característica, uma vez que é mais comum utilizar uma consola ou software específico DMX. Para as tiras de chip é necessário mapear toda a instalação do LED no software, adicionar a funcionalidade desejada e programá-la no cartão SD. Não suportamos a programação LEDEDIT.

Barcelona LED: Javier| el 12 de março de 2021

P: Pergunta: Olá, boa noite. Poderia eu usar este dispositivo para criar os efeitos do amanhecer, dia, noite e noite num Presépio de uma forma cíclica com um tempo determinado em cada ciclo?
R: Resposta: Este controlador é para controlar as tiras "inteligentes" lideradas por pixel, a programação dos efeitos e o controlo da tira é feito por software no PC. É necessário mapear todos os LEDs e programar todas as sequências, guardá-la num cartão SD e inseri-la no controlador para executar o programa. Não suportamos o software LED EDIT, é necessário ter algum conhecimento de manuseamento de faixas LED de pixel.

Barcelona LED: Javier| el 27 de dezembro de 2020

P: Pergunta: Olá, bom, pode ser controlado com o ledeasy?
R: Resposta: Este driver é para mapeamento e programação da Ledededit, se o seu programa for compatível com o driver T-1000S deve funcionar, mas não testamos a compatibilidade com outro software.

Barcelona LED: Javier| el 05 de dezembro de 2020

P: Pergunta: Boa tarde,

Recentemente vi algumas tiras de LED, ou várias delas, fazendo certos efeitos de movimento ou "varredura" e estou interessado em criar algo semelhante. É um projecto privado, não profissional, por isso não quero gastar muito dinheiro, poderia por favor aconselhar-me? Eu tenho um RaspberryPi 3 e estou interessado em saber se, através deste mini-pc, é possível controlar estes efeitos.

Agradecemos antecipadamente, com os melhores cumprimentos.
R: Resposta: Para controlar as tiras de LED, temos apenas um sistema DMX.

Barcelona LED: Marc| el 03 de novembro de 2019
