Dimmbarer Treiber TRIAC DALI PUSH 0/1-10V 50W (180-1500mA)

Dimmbarer 50W LED-Treiber 4 in 1: DALI, PUSH, TRIAC, 0/1-10V. Konstanter Strom

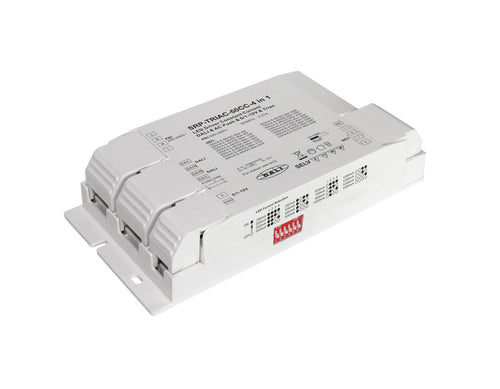

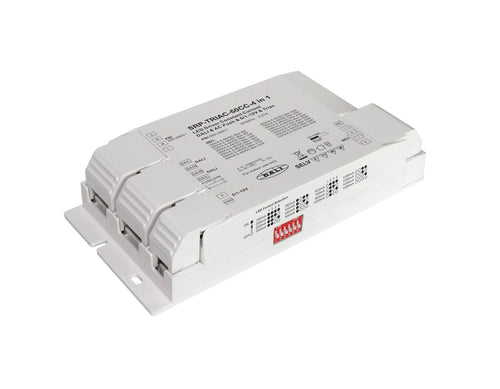

Das SRP-TRIAC-50CC ist ein 50W ENEC-zugelassenes 8-48V 4 -in-1-Netzteil mit 1-Kanal-Konstantstromausgang und einstellbarem Strom von 180mA bis 1500mA durch DIP-Schalter, was es für verschiedene LED-Leuchten geeignet macht.

TRIAC-Dimm-Controller ist mit DALI, PUSH, TRIAC, 0/1-10V, 4 Dimm-Schnittstellen in 1. 200-240V-AC. LED-Treiber mit Amplituden-Dimm-Ausgang anstelle eines PWM-Ausgangs, um ein Flimmern zu vermeiden.

Der Leistungsfaktor von LED-Dimmern ist höher als 0,9 und der Wirkungsgrad liegt bei über 83 %. Ermöglicht sanftes und tiefes Dimmen bis auf 1 % ohne Brummen und Flimmern. 1 DALI-Adresse kann von DALI-Mastern automatisch zugewiesen werden.

Programmierbar mit Tridonic-Software. App zur Steuerung der einzelnen Leuchten über das WiFi-Netzwerk.

Dieser DALI-Controller entspricht den Normen IEC 62386-101, IEC 62386-102 und IEC 62386-207 und ist mit den meisten DALI-Systemen auf dem Markt kompatibel. Der Triac-Dimm-Treiber kann mit universellen TRIAC-Dimmern kompatibel sein. Durch Auswahl der Schnittstelle 0/1-10V. Er ist mit universellen 0/1-10V-Dimmern kompatibel.

Wählen Sie den richtigen Ausgangsstrom, bevor Sie die LED-Leuchte mit den DIP-Schaltern verdrahten. Stellen Sie sicher, dass der Treiber ausgeschaltet ist, bevor Sie den Ausgangsstrom wählen.

Hauptmerkmale Dimmbare TRIAC DALI PUSH 0/1-10V Dimmbare Quelle TRIAC DALI PUSH 0/1-10V

• Dimmbarer LED-Treiber mit TRIAC/DALI/Push+0/1-10V 4-in-1-Dimmschnittstellen.
• 1 Konstantstrom-Ausgangskanal, max. Ausgangsleistung 50 W.
• Ausgangsstrom 180mA-1500mA wählbar durch DIP-Schalter.
• Ermöglicht die Steuerung von einfarbiger LED-Beleuchtung.
• Netzgerät der Klasse Ⅱ, vollständig isoliertes Kunststoffgehäuse.
• Hoher Leistungsfaktor und Wirkungsgrad.
• Entspricht den Normen IEC 62386-101, IEC 62386-102, IEC 62386-207.
• Kompatibel mit universellen DALI-Mastern, die DT6-Befehle unterstützen.
• Kompatibel mit TRIAC-Universaldimmern.
• Kompatibel mit 0/1-10V Universal-Dimmern.
• Schutzart IP20.
• Geeignet für LED-Beleuchtungsanwendungen im Innenbereich.

1. die Auswahl der Dimmschnittstelle

1.1 Der LED-Treiber unterstützt 4 Dimm-Eingangstypen: DALI, PUSH, TRIAC, 0/1-10V.

1.2 Bitte wählen Sie jeweils eine der 4 zu verdrahtenden Dimmschnittstellen aus.

1.3 Um ein neues Dimminterface anzuschließen, muss das zuvor angeschlossene Dimminterface abgeklemmt werden.

1.4 Es dürfen NICHT mehr als 2 (einschließlich 2) Dimmschnittstellen gleichzeitig angeschlossen werden.

2. DALI-Adresse, die von DALI-Mastern zugewiesen wird

Bei Anschluss an die DALI-Schnittstelle kann der DALI-Master-Controller automatisch eine DALI-Adresse zuweisen. Bitte lesen Sie die Bedienungsanleitungen der kompatiblen DALI-Master für spezifische Funktionen.

3. die Betriebsart PUSH Dimmer

Wenn der Regler mit einem AC PUSH verbunden ist, befindet er sich im PUSH-Dimmer-Modus. Die Funktionen im Dimmer-Push-Modus sind wie folgt:

3.1 Drücken Sie die Taste zum Ein- und Ausschalten.

3.2 Halten Sie die Taste gedrückt, um die Lichtintensität auf den gewünschten Wert zu erhöhen oder zu verringern, und lassen Sie die Taste los; wiederholen Sie den Vorgang, um die Lichtintensität in die entgegengesetzte Richtung einzustellen. Der Dimmbereich reicht von 1% bis 100%.

3.3 Die Speicherfunktion nach dem Ausschalten oder einem Stromausfall ermöglicht es dem Gerät, den Zustand vor dem Ausschalten zu speichern, während es sich wieder einschaltet.

4. TRIAC-Dimm-Eingang

Bei Anschluss an einen TRIAC-Dimmer können verschiedene TRIAC-Dimmer unterschiedlicher Hersteller unterschiedliche Mindestdimmwerte haben, unter die der Controller nicht dimmen kann. Um auf 1 % zu dimmen, müssen Sie sicherstellen, dass der Dimmer eine Mindestdimmstufe von 1 % unterstützt.

VERKABELUNGSDIAGRAMM
