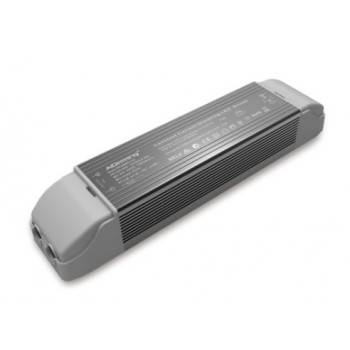

DRIVER DIMABLE / REGULABLE TRIAC 230V PARA PANEL LED 45W

Referência: B4255
Voltaje.png180/240V-AC
potencia.png16-38 máx.
Vida útil.png25000
IP.pngIP20
dimensiones.png163x55x31
frecuencia.png50-60
material.pngPlástico
temperatura.png-20 ~ +65°C
garantia.pngGarantia legal de 2 anos

Con el Driver Dimable Triac podrás regular a 230V los Paneles LED de 45W de nuestro catálogo. La regulación es un sistema en auge y con los controladores Triac conseguirás unos resultados fantásticos, tanto por la suavidad de su regulación como por su precisión. Puedes utilizar este driver junto con el regulador de empotrar B604 realizando la instalación del cableado o si prefieres realizar una instalación por Radio Frecuencia usa el Receptor D2501AC junto a uno de los mandos RF disponibles.

Quantidade máxima permitida

Precisa de ajuda?
phone
Entre em contato connosco

Segunda à Sexta: 09:00 - 18:00

Regulación de Paneles LED a 230V con el Driver Dimable TRIAC

Si necesitas llevar a cabo una instalación con paneles LED regulables tenemos dos opciones: hacerla a 230V con este driver TRIAC o puedes realizarla a 0-10V con el driver de ese voltaje que tenemos también disponible en nuestra tienda de iluminación LED, puedes verlo pulsando aquí.

Ahora vamos a centrarnos en el caso que nos precede, regular paneles a 230V.

Tenemos dos opciones de instalación:

1) Hacerlo con un regulador empotrable por cable como es el B604 y pasar el cableado por regatas o canaletas, conectándolo al driver del panel, siguiendo los pasos del esquema que tienes justo aquí abajo. Este regulador tiene una capacidad de hasta 150W, por lo que eligiendo esta opción podrías conectar hasta 3 paneles LED de 45W.

esquema conexión de paneles led con regulador Triac

2) Si buscas realizar una instalación por Radio Frecuencia esta se realiza con el Receptor Triac Dimable 100-240V RF y luego sincronizas con uno de los controladores compatibles disponibles para ello. Disponemos ahora mismo de 4: el D2828, el D2805R, el D2801K1 y el D2801K2. Aquí abajo tienes el esquema de como llevar a cabo la instalación adecuadamente. Con el receptor Triac RF se pueden llegar a instalar hasta 10 paneles LED de 45W, 5 por cada salida.

esquema de conexión de los paneles led regulables

B4255
2018-06-02

Ficha informativa

202· Tensão Nominal (V)
180/240V-AC
201· Potência (W)
16-38 máx.
402· Vida útil (h)
25000
313· IP
IP20
307· Dimensões (mm) Lxlxh
163x55x31
203· Frequência (Hz)
50-60
208· Sensor
No
204· Fator de potência (φ)
0,92
211· Sistema de controle
TRIAC
213· Tensão de saída (V)
18-42V-DC
214· Conectividade
Mediante cableado
215· Número de canais
1
310· Material
Plástico
312· Uso Exterior
Não
314· Intervalo de temperatura
-20 ~ +65°C
401· Frequência de uso
Intensivo
403· Classe de eficiência energética
A+
404· Certificados
CE
ROHS
405· Garantia
Garantia legal de 2 anos
217· Intensidade máxima (A)
0,9A
