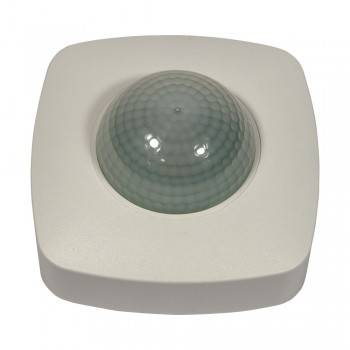

Sensor de presença estanque de superfície IP54

Referência: S3140
Voltaje.png230
potencia máxima.png230
IP.pngIP54
dimensiones.png-20°C ~ +40°C
frecuencia.png50 - 60
material.pngPlástico
temperatura.png-20°C ~ +40°C
garantia.pngGarantia legal de 2 anos

Sensor de presença para dispositivos ou acumulação de cargas até 2000W/10A. De alta precisão e resolução, o sensor de presença responde aos movimentos mais ínfimos, e graças ao seu longo alcance até 25 metros é perfeito para escritórios, casas de banho, salas de aulas, bibliotecas, etc. Apto para uso interior e exterior.

  • 230V - Máx. 2000W
  • 103x103x58mm
  • ∠ 360º
  • ⇔ 2-25m
  • IP54
Quantidade máxima permitida

Precisa de ajuda para efetuar seu pedido?
Nós te ligamos GRATIS
expand_more
Em breve entraremos em contrato.
Insira mais de 9 carácteres.

Sensor de presença PIR de superfície firme IP54

sensor de presença e luz é o dispositivo perfeito para a correta gestão energética das instalações de iluminação, uma vez que pode ser comandado on e off com a sua devida configuração prévia. A sua alta resolução e precisão permitem detectar movimentos mínimos, pelo que o sensor de presença é o elemento ideal nas zonas onde os movimentos são reduzidos mas é necessário manter a luz acesa, como em escritórios, salas de aula, casas de banho, bibliotecas, etc.

Principais funções do sensor de presença de superfície estanque

sensor de presença detecta dia e noite: O usuário pode ajustar o funcionamento do sensor para cada tipo de iluminação ambiente. Se definirmos a função LUX em direção ao sol (modo diurno), ela funcionará tanto de dia quanto de noite. Se, ao contrário, nos ajustarmos para a lua (modo noturno), funcionará apenas à noite. O grau de sensibilidade dependerá da regulação da função LUX, sendo 10 lux o mínimo no modo noturno e 2.000 lux sendo o máximo no modo diurno.

O tempo que o sensor mantém a luz acesa pode ser ajustado com a roda TIME. Se ajustado para o máximo, o sensor ativará o interruptor e a luz permanecerá acesa por aproximadamente 10 minutos após a última detecção de presença. Se estiver no mínimo, a luz se apagará após cerca de 10 segundos.

A função SENS permite ajustar a sensibilidade em relação à distância de detecção, sendo 25 metros no máximo e 2 metros no mínimo. Isto o torna a solução ideal em grandes salas, sendo capaz de gerenciar a iluminação de forma automática em espaços com mais de 100 metros quadrados em condições normais de temperatura (em torno de 25ºC).

O seu desenho estanque com grau de protecção IP54 permite a sua instalação no exterior e em zonas húmidas, pelo que é aplicável também para iluminar alpendres, entradas de habitações, pátios e jardins.



sensor de presencia

Diferenças entre um sensor de presença e um sensor de movimento

Os sensores de movimento ativam a chave quando o movimento é detectado dentro da zona de detecção selecionada e os níveis de luz ambiente caem abaixo do limite selecionado com a função LUX. Após o tempo, o interruptor é desconectado e as luzes apagadas.

Em contraste, os sensores de presença são muito mais sensíveis e precisos. Enquanto um sensor de movimento detecta uma pessoa caminhando, o movimento de um braço, etc., um sensor de presença é capaz de detectar o movimento de um dedo, uma folha de papel, um movimento da cabeça, etc.

Se você deseja instalar um detector em uma área sedentária, como escritórios, salas de aula ou bibliotecas, onde grandes movimentos não ocorrem por longos períodos de tempo, mas requerem iluminação constante e sem cortes, a solução perfeita é a instalação de um sensor de presença. Se, por outro lado, você instalar um sensor de movimento, para conseguir esta funcionalidade deve configurar a função de tempo ao máximo, a fim de esperar que os movimentos detectáveis ocorram dentro desse período de tempo. Isso reduziria a eficiência e a finalidade do sensor.

Instalando o sensor de presença à prova de superfície:

A montagem é muito simples:

  1. Desligue o fornecimento de enrgia da linha para evitar acidentes.
  2. Remova a tampa frontal pressionando levemente o sensor para trás. O painel de configuração será exposto.
  3. Programe as funções TIME, LUX e SENS de acordo com suas necessidades
  4. Conecte a alimentação elétrica ao filtro de linha na parte traseira, seguindo as indicações no diagrama elétrico.
  5. Se você deseja montar o sensor de presença em ambientes úmidos ou ao ar livre, deve proteger adequadamente a faixa de conexão. Recomendamos produtos RAYTECH, caixas de junção estanques com proteção de gel.
  6. Aparafuse o sensor contra a parede com os elementos de fixação incluídos na caixa.
  7. Coloque a tampa frontal e o produto estará pronto para uso.





Características técnicas do sensor de presença

  • Fonte de alimentação: 220-240V-AC
  • Frequência: 50Hz
  • Luz ambiente: de 10 a 2000 LUX (ajustável)
  • Tempo de atuação: mínimo 10 segundos (+/- 3 segundos) Máximo 10 minutos (+/- 3 minutos)
  • Carga máxima: 2000W / 10A
  • Distância de detecção: de 2 a 25 metros no máximo em condições normais de temperatura
  • Faixa de detecção: 360º
  • Temperatura de operação: -20ºC a + 40ºC com umidade relativa inferior a 93%
  • Altura de instalação recomendada: de 2,2 metros a 4 metros
  • Consumo: <0,9W
  • Velocidade de detecção de movimento: 0,6 a 1,5 metros / segundo.

Recomendações

  • Apesar da simplicidade de montagem do produto, recomendamos que seja instalado por um especialista, eletricista ou especialista em instalações elétricas e seus riscos.
  • Desconecte a fonte de alimentação em todos os momentos durante a montagem, desmontagem e manuseio ou configuração do dispositivo.
  • Certifique-se de que o dispositivo receba a voltagem correta.
  • Verifique se a energia conectada ao circuito que controla o sensor não excede o máximo permitido.
  • Não instale nada na frente ou próximo ao sensor que impeça a detecção de movimento adequada.
  • Verifique se a temperatura ambiente do entorno não excede 40ºC
  • Verifique se não há elementos que variem a temperatura abruptamente, como ar condicionado, aquecimento, fogões, etc.
  • Certifique-se de colocar o sensor dentro da faixa de altura recomendada.
S3140

Ficha informativa

202· Tensão Nominal (V)
230
205· Potência máxima
230
313· IP
IP54
307· Dimensões (mm) Lxlxh
-20°C ~ +40°C
203· Frequência (Hz)
50 - 60
210· Ângulo detecção (º)
No
209· Intervalo de detecção (mm)
360
214· Conectividade
103x103x58
305· Montagem
Superficie
306· Orientável
No
310· Material
Plástico
312· Uso Exterior
Sim
314· Intervalo de temperatura
-20°C ~ +40°C
401· Frequência de uso
Intensivo
403· Classe de eficiência energética
A+
404· Certificados
CE
ROHS
405· Garantia
Garantia legal de 2 anos
217· Intensidade máxima (A)
Plástico
