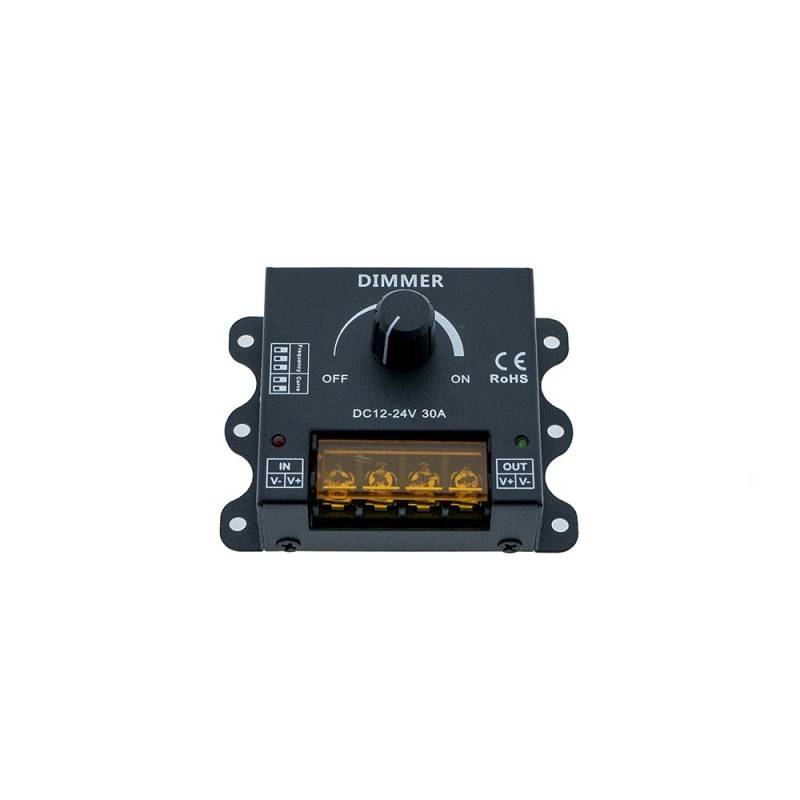

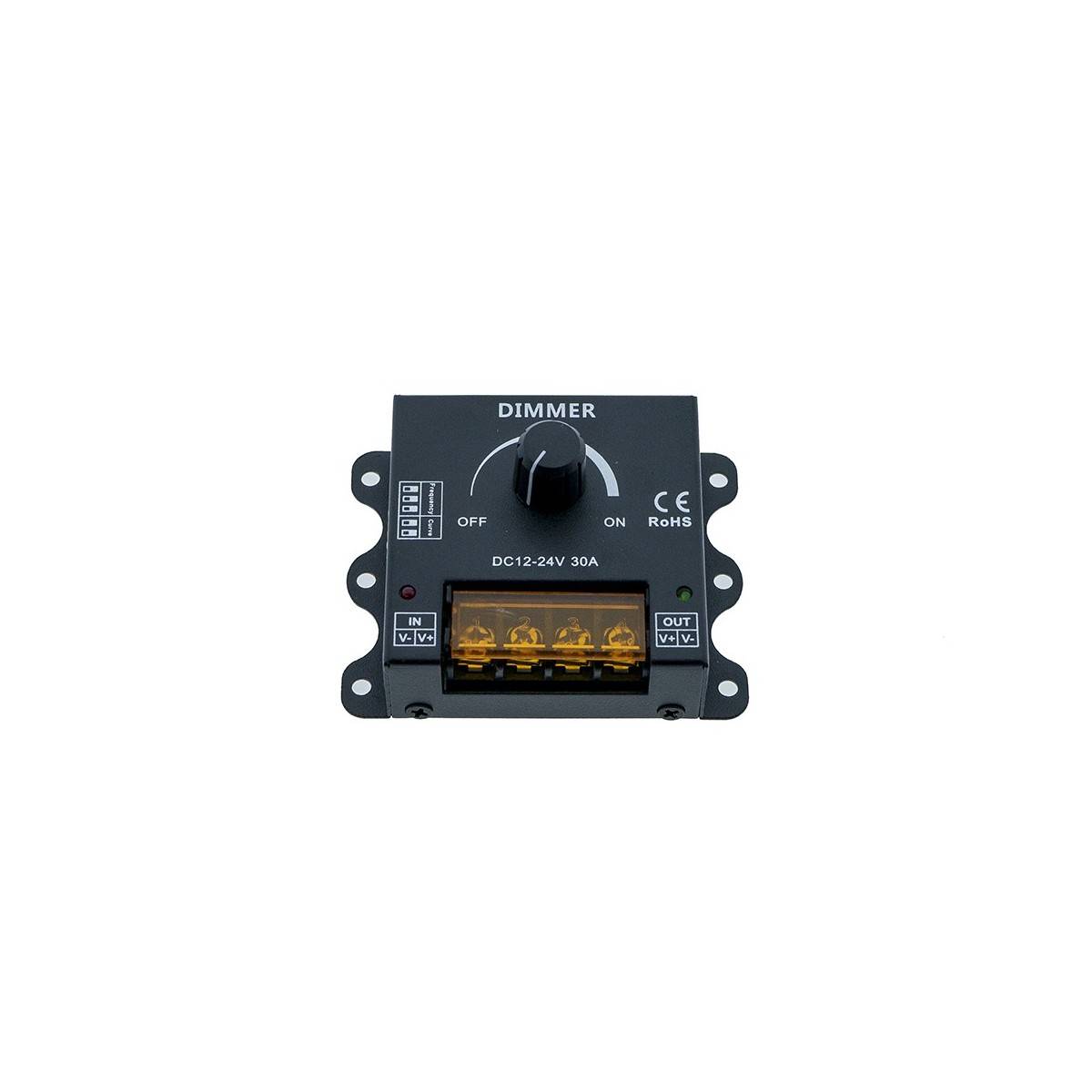

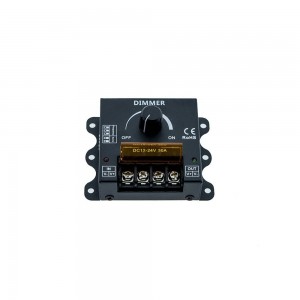

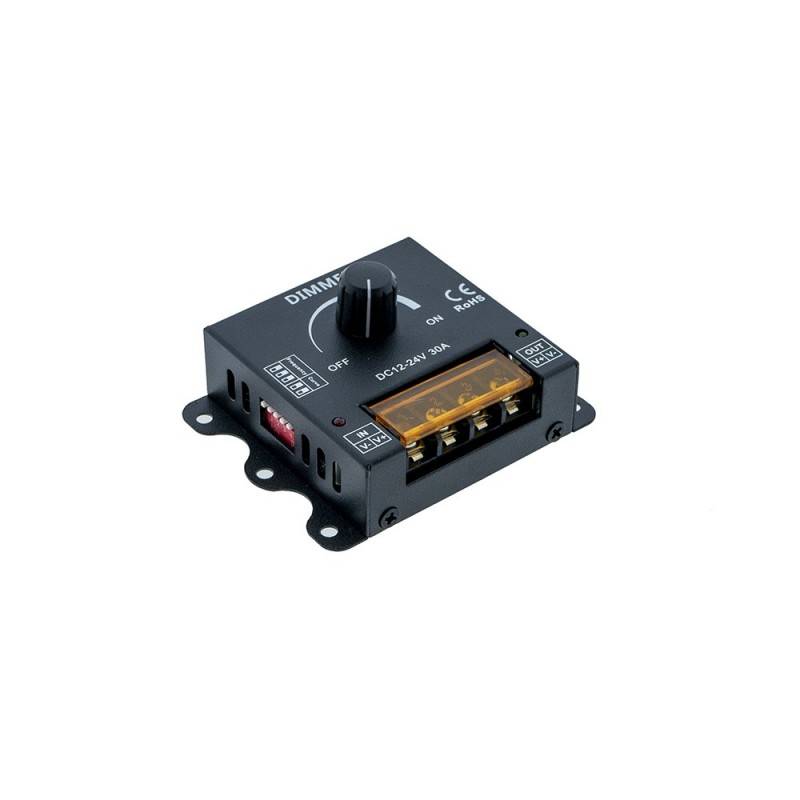

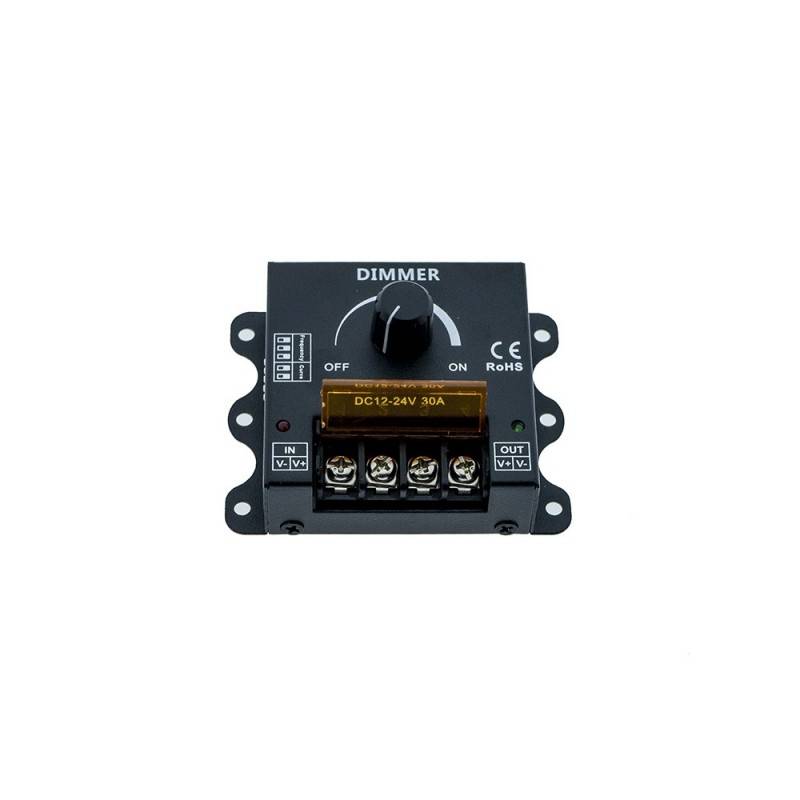

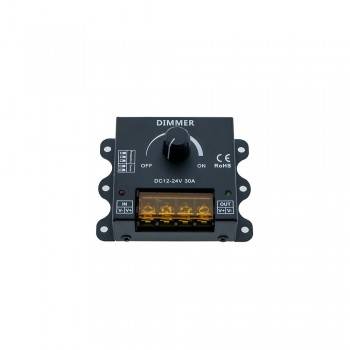

Dimmer PWM manual de frequência e curva de regulação ajustáveis 12/24V 30A
Dimmer PWM manual de frequência e curva de regulação ajustáveis 12/24V 30A
Dimmer PWM manual de frequência e curva de regulação ajustáveis 12/24V 30A

Dimmer PWM manual de frequência e curva de regulação ajustáveis 12/24V 30A

Referência: B1620
Quantidade máxima permitida
Em estoque 1632 unidades

Regulador manual de botão para fitas LED monocor, lâmpadas 12/24V e luminárias reguláveis em general de 12/24V, com saída de 1 canal.

Permite a variação e seleção de frequência desde 300Hz até 10KHz e seleção de curva de regulação linear ou logarítmica.

A depender da frequência selecionada, o regulador manual permitirá até uma passagem máxima de corrente de 30A. Para ver a tabela de valores, consulte abaixo a descrição ampliada.

  • IN/OUT: 12/24V
  • Máx. 30A
  • Monocor
  • 1 canal
  • IP20
Precisa de ajuda?
  Segunda à Sexta: 08:00 - 17:00

Regulador dimmer PWM manual, de frequência e curva de controle ajustável

Para fitas de LED 12/24V monocor, máx. 30A

Dimmer para fitas de LED 12/24V que permite regular a frequência e a curva de regulação. Dependendo da opção de frequência selecionada de 300Hz a 10KHz, permitirá conectar uma carga maior ou menor, com no máximo 30A na frequência mais baixa e no máximo 10A na frequência mais alta.

Por que é importante definir a frequência corretamente?

Embora o olho humano não perceba oscilações além de 100 hertz, dispositivos eletrônicos, câmeras de foto e vídeo geralmente gravam entre 25 e 60 quadros por segundo. É por isso que, muitas vezes, ao expor um ponto de luz para uma câmera, observamos um lampejo desagradável. Ajustar a frequência, bem como a curva de escurecimento, minimiza esse efeito e permite regular com uma transição de luz homogênea de 0,1% a 100% sem saltos e sem cintilação.

Parâmetros técnicos:

  • Temperatura de operação: -20ºC a 60ºC
  • Tensão de entrada / saída: 12 / 24V
  • Saída: 1 canal
  • Conexão de fiação via régua de terminais
  • Dimensões reduzidas: 90x70x48mm
  • Peso: 140g
  • Consumo operacional estático: <0,7W
  • Corrente de saída: <30A

Manual de Freqüência Ajustável Instruções Operacionais do Regulador PWM

  1. Selecione a frequência PWM ajustando os três pinos à esquerda, marcados com 1 - 2 - 3
  2. Selecione a curva de regulação ajustando os dois pinos à direita, marcados com 4 - 5
  3. Conecte os cabos de carregamento de entrada e saída de acordo com as instruções V + / V-, da fonte de alimentação e saída para a fita de LED.
  4. Conecte o circuito à alimentação e opere o botão rotativo. O brilho mínimo é definido com o botão à esquerda e o brilho máximo à direita.
  5. Se você girar o botão totalmente para a esquerda, sentirá um clique e o regulador desligará a energia.

Informações importantes:

  • Quando a frequência PWM está no mínimo de 300 Hz e a carga máxima conectada é 30A, a temperatura do controlador não excede 55ºC. Quando a frequência PWM está entre 500Hz e 1000Hz, o controlador pode atingir temperaturas de até 65ºC.
  • Considere que em frequência PWM mais alta, a corrente de saída é proporcionalmente reduzida, de acordo com a seguinte tabela:

PWM frec. = 300Hz --> Máx. 30A

PWM frec. = 3KHz --> Máx. 20A

PWM frec. = 5KHz --> Máx. 15A

PWM frec. = 10KHz --> Máx. 10A



Manual de instruções (em inglês):

dimm

dimmer

dimmer para led

12v dimmer

dimmer led

Certificados
CE
ROHS
Barcelona LED

Perguntas e respostas

P: Pergunta: Olá, queria saber se o botão rotativo regula a corrente de saída e mesmo que liguemos um maior consumo, a corrente é limitada?
R: Resposta: O controlador é para diminuir a intensidade da luz de 12 e 24Vdc tiras de LED usando a modulação de largura de pulso (PWM). Ao diminuir o brilho da tira, o seu consumo será menor.
Não é para limitar o consumo de corrente em cargas.

Barcelona LED: Javier| el 24 de abril de 2022
