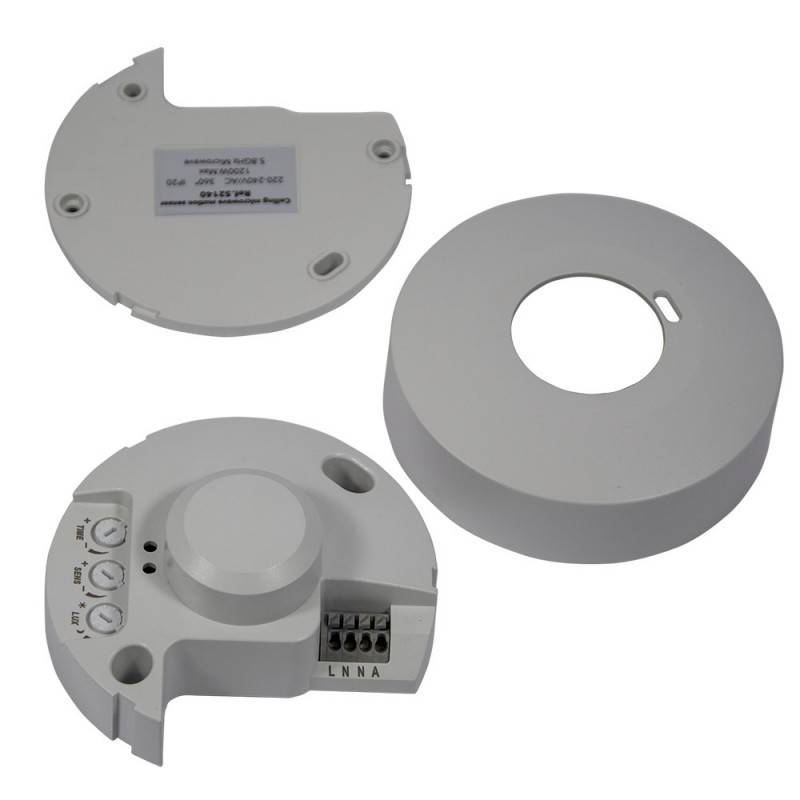

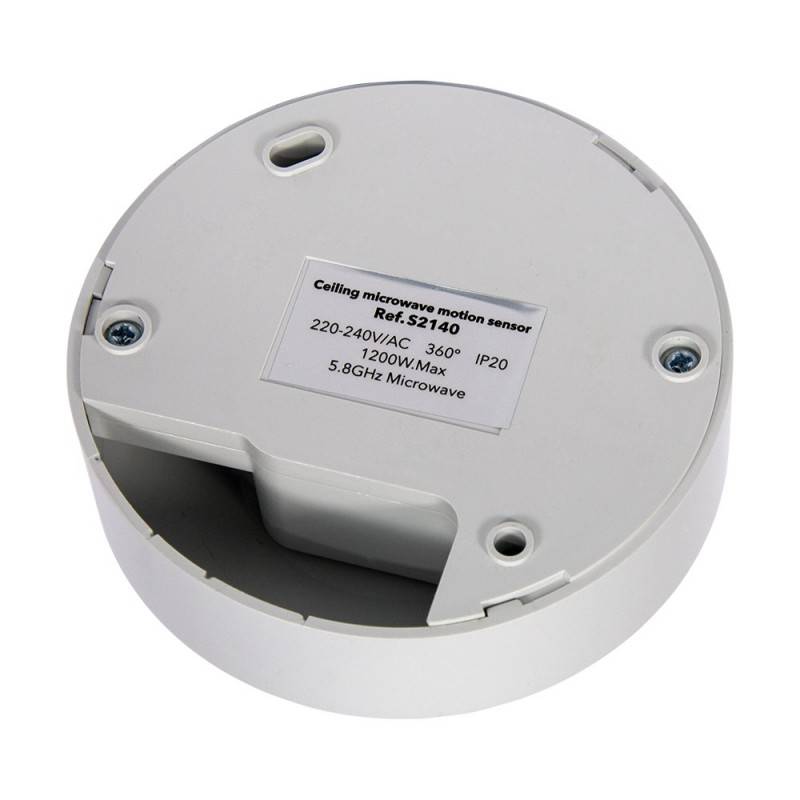

Sensore di movimento a microonde per soffitto 360º IP20

Sensore di movimento a microonde per montaggio a soffitto a 360º.

Il sensore di movimento a microonde è un interruttore discreto che, se attivato solo dal rilevamento del movimento, ci aiuta a migliorare l'efficienza energetica delle nostre installazioni. I sensori a onde elettromagnetiche ad alta frequenza (5,8GHz) integrati nel circuito del sensore consentono la gestione automatizzata degli impianti di illuminazione.

Perché è opportuno installare un sensore di movimento a microonde?

Un sensore di movimento a microonde ci permette di rilevare il movimento attraverso porte, pareti divisorie o vetri e finestre, anche attraverso pareti sottili. In uffici con diversi compartimenti, edifici industriali o installazioni con più stanze, il sensore di movimento a microonde è il dispositivo perfetto, molto più efficiente e preciso dei sensori a infrarossi.

Installazione del sensore di movimento a microonde

• Scollegare l'alimentazione e verificare che il circuito sia privo di tensione.
• Staccare il coperchio anteriore con una leggera rotazione in senso antiorario.
• Non è necessario svitare il coperchio posteriore, poiché i collegamenti vengono effettuati dal pannello laterale del sensore.
• Avvitare il gruppo al soffitto con le viti in dotazione.

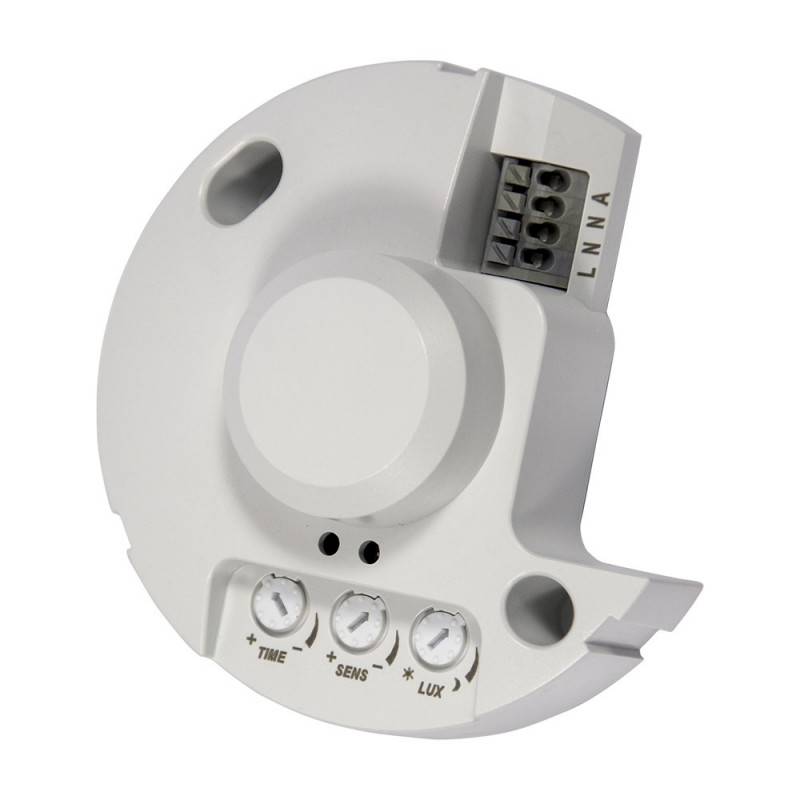

• Impostare i fattori tempo, sensibilità (distanza e angolo di rilevamento) e lux (illuminazione ambientale) utilizzando le roulette esistenti.
• Collegare il cablaggio secondo lo schema di installazione.
• Chiudere il coperchio con la rotazione inversa.

Osservazioni da tenere in considerazione quando si installa un sensore di movimento a microonde:

• Si consiglia l'installazione da parte di un elettricista.
• Evitare di posizionare davanti al sensore oggetti che potrebbero influenzare il corretto rilevamento del movimento.
• Evitare di installare il sensore in prossimità di aree in cui la temperatura dell'aria viene alterata: riscaldamento, ventilatori, condizionatori d'aria, ecc.
• Non collegare un carico superiore a 300W LED

Il sensore non risponde correttamente. Cosa devo fare?

Nella maggior parte dei casi, il sensore di movimento richiederà regolazioni e revisioni per funzionare correttamente secondo le modalità di attivazione desiderate. A tal fine, è necessario controllare i seguenti punti:

• Il sensore non attiva il circuito:

1. Verificare che il sensore di movimento riceva una carica elettrica.
2. La spia rimane accesa dopo aver rilevato il movimento? In tal caso, controllare il cablaggio.
3. Se la luce non si accende dopo aver rilevato un movimento, verificare che la modalità giorno/notte sia impostata correttamente.
4. Verificare che il sensore sia collegato alla tensione corretta (220-240V-AC).

• La sensibilità è scarsa/insufficiente:

1. Verificare che davanti alla lampada del rivelatore non vi sia nulla che ostacoli la ricezione del segnale.
2. Controllare la temperatura ambiente di funzionamento.
3. Verificare che la sorgente del segnale di movimento si trovi all'interno del campo di rilevamento del sensore.
4. Controllare l'altezza dell'installazione.

• Il sensore di movimento non disattiva automaticamente il circuito:

1. Verificare che non vi siano movimenti costanti, per quanto piccoli, all'interno della variazione di rilevamento.
2. Verificare che il tempo di funzionamento non sia impostato al massimo (15 minuti).
3. Verificare che la corrente nel circuito sia inferiore a 5A.
4. Verificare che non vi siano sbalzi di temperatura in prossimità del sensore, fonti di emissioni di aria condizionata o riscaldamento, ecc.

Specifiche tecniche del sensore di movimento a microonde

• Tensione di ingresso: 220-240V-AC
• Frequenza: 50Hz
• Luce ambiente (regolabile) <10-2000 LUX
• Tempo di funzionamento dopo l'attivazione: minimo 10 secondi (+/-3 sec.) massimo 15 minuti (+/-3min.)
• Carico massimo: 300W LED
• Carico massimo: 1200W a incandescenza
• Campo di rilevamento: 360º.
• Distanza di rilevamento: raggio da 3 a 10 metri, regolabile.
• Sistema ad alta frequenza: radar CW a 5,8GHz, banda ISM
• Potenza di trasmissione: <10mW
• Altezza di installazione: da 1,5 a 3,5 metri
• Consumo di energia: 0,9 W
• Rilevamento del movimento: da 0,6 a 1,5 metri al secondo.
