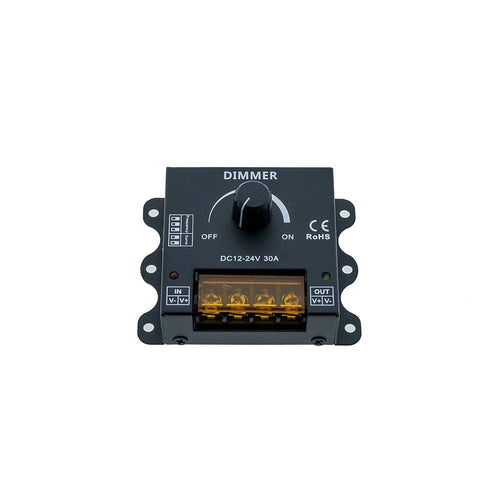

Dimmer manuale PWM con frequenza e curva di regolazione regolabili 12/24V 30A
Dimmer manuale a manopola per strisce LED monocolore, lampadine 12/24V e apparecchi dimmerabili 12/24V in genere, con uscita a 1 canale.
Consente la variazione e la selezione della frequenza da 300Hz a 10KHz e la selezione della curva di regolazione lineare o logaritmica.
A seconda della frequenza selezionata, il regolatore manuale consente un flusso di corrente massimo di 30A. Per una tabella dei valori, vedere la descrizione estesa di seguito.
- INGRESSO/USCITA: 12/24V
- Max. 30A
- Colore singolo
- 1 canale
- IP20
Descrizione Dettagliata
Regolatore PWM manuale, frequenza e curva di oscuramento regolabili
Per strisce LED monocolore 12/24V, max. 30A
Dimmer per strisce LED da 12/24 V con frequenza e curva di dimmerazione regolabili. A seconda dell'opzione di frequenza selezionata, da 300Hz a 10KHz, sarà possibile collegare un carico maggiore o minore, con un massimo di 30A alla frequenza più bassa e un massimo di 10A alla frequenza più alta.
Perché è importante impostare correttamente la frequenza?
Sebbene l'occhio umano non percepisca lo sfarfallio oltre i 100 Hertz, i dispositivi elettronici, le foto e le videocamere registrano in genere tra i 25 e i 60 fotogrammi al secondo. Questo è il motivo per cui spesso si nota un fastidioso sfarfallio quando si espone un punto luce alla fotocamera. L'impostazione della frequenza e la curva di regolazione riducono al minimo questo effetto e consentono una transizione omogenea della luce dallo 0,1% al 100% senza sfarfallio.
Parametri tecnici
- Temperatura di esercizio: Da -20ºC a 60ºC
- Tensione di ingresso/uscita: 12/24V
- Uscita: 1 canale
- Collegamento di cablaggio tramite morsettiera
- Dimensioni ridotte: 90x70x48 mm
- Peso: 140 g
- Consumo statico di energia operativa: <0,7W
- Corrente di uscita: <30A
Istruzioni per l'uso del regolatore PWM manuale a frequenza regolabile
- Selezionare la frequenza PWM regolando i tre pin a sinistra, contrassegnati con 1 - 2 - 3
- Selezionare la curva di regolazione regolando i due pin a destra, contrassegnati dai numeri 4 e 5.
- Collegare i cavi di carico in ingresso e in uscita secondo le istruzioni V+ / V-, dall'alimentatore e in uscita alla striscia LED.
- Collegare il circuito all'alimentazione e azionare la manopola. La luminosità minima si imposta con la manopola a sinistra, quella massima a destra.
- Se si ruota la manopola fino in fondo a sinistra, si sentirà un clic e il dimmer spegnerà l'alimentazione.
Considerazioni da tenere presenti
- Quando la frequenza PWM è al minimo di 300Hz e il carico massimo collegato è di 30A, la temperatura del regolatore non supera i 55ºC. Quando la frequenza PWM è compresa tra 500Hz e 1000Hz, il controllore può raggiungere temperature fino a 65ºC.
- Si consideri che all'aumentare della frequenza PWM, la corrente di uscita si riduce proporzionalmente, secondo la seguente tabella:
Freq. PWM = 300Hz --> Max. 30A
Freq. PWM = 3KHz --> Max. 20A
Freq. PWM = 5KHz --> Max. 15A
Freq. PWM = 10KHz --> Max. 10A
