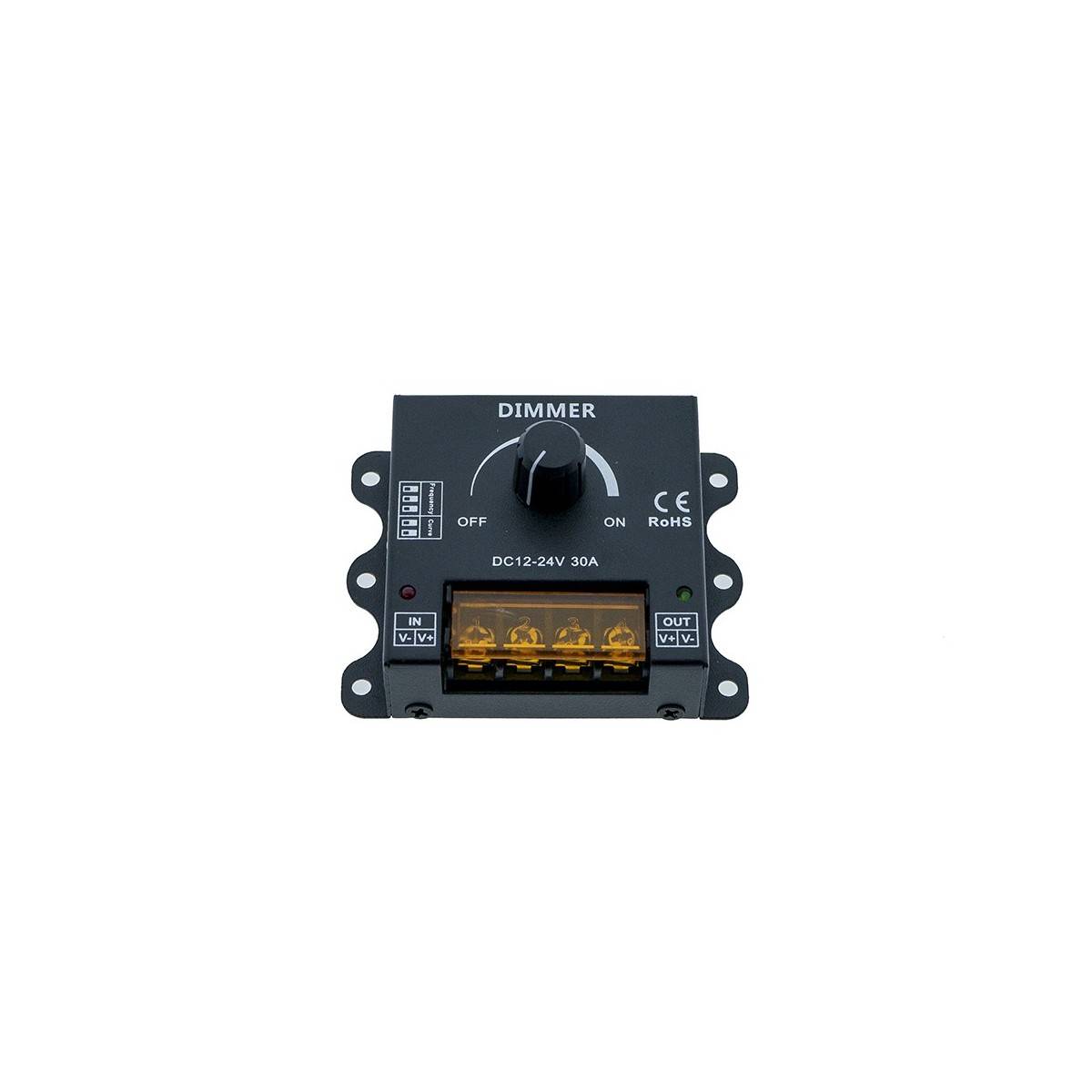

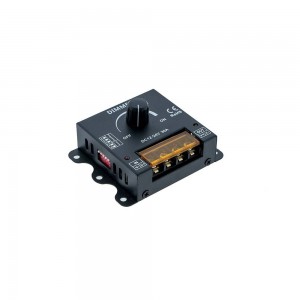

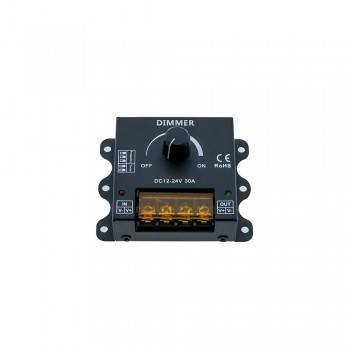

Dimmer PWM manual de frecuencia y curva de regulación ajustables 12/24V 30A
Referencia:B1620
Regulador manual de perilla para tiras LED monocolor, bombillas 12/24V y luminarias regulables en general de 12/24V, con salida de 1 canal.
Permite la variación y selección de frecuencia desde 300Hz hasta 10KHz y selección de curva de regulación lineal o logarítimica.
En función de la frecuencia seleccionada, el regulador manual permitirá hasta un paso máximo de corriente de 30A. Para ver la tabla de valores, consulte más abajo la descripción ampliada.
- IN/OUT: 12/24V
- Máx. 30A
- Monocolor
- 1 canal
- IP20
¿Lo has encontrado más barato?
Te garantizamos el precio más bajo.
Regulador dimmer PWM manual, de frecuencia y curva de regulación ajustables
Para tiras LED 12/24V monocolor, máx. 30A
Regulador de intensidad para tiras LED de 12/24V que permite regular la frecuencia y la curva de regulación. En función de la opción seleccionada de frecuencia desde 300Hz hasta 10KHz, permitirá conectar una carga mayor o menor, con un máximo de 30A a la menor frecuencia, y máximo de 10A a la mayor frecuencia.
¿Por qué es importante ajustar correctamente la frecuencia?
Pese a que el ojo humano no percibe parpadeos más allá de 100 hercios, los dispositivos electrónicos, cámaras de foto y video graban habitualmente entre 25 y 60 frames por segundo. Es por eso que, muchas veces, al exponer un punto de luz a una cámara, observamos un desagradable parpadeo. El ajuste de la frecuencia, así como la curva de regulación, reduce al máximo ese efecto y permite regular con una transición lumínica homogénea desde 0,1% hasta 100% sin saltos, sin flicker.
Parámetros técnicos
- Temperatura de operación: -20ºC hasta 60ºC
- Voltaje de entrada / salida: 12/24V
- Salida: 1 canal
- Conexión de cableado mediante regletero
- Dimensiones reducidas: 90x70x48mm
- Peso: 140g
- Consumo estático de funcionamiento: <0,7W
- Corriente de salida: <30A
Instrucciones de uso del regulador PWM manual de frecuencia ajustable
- Seleccione la frecuencia PWM mediante el ajuste de los tres pins de la izquierda, marcados 1 - 2 - 3
- Seleccione la curva de regulación mediante el ajuste de los dos pins de la derecha, marcados 4 - 5
- Conecte los cables de carga de entrada y de salida de acuerdo con las instrucciones V+ / V-, desde la fuente de alimentación y salida hacia la tira LED.
- Conecte el circuito a la corriente, y opere la perilla rotativa. El brillo mínimo se sitúa con la perilla hacia la izquierda, y el brillo máximo hacia la derecha.
- Si sitúa la perilla totalmente hacia la izquierda, sentirá un clic y el regulador desconectará la corriente.
Consideraciones a tener en cuenta
- Cuando la frecuencia PWM está al mínimo de 300Hz y la carga máxima conectada es de 30A, la temperatura del controlador no supera los 55ºC. Cuando la frecuencia PWM se sitúa entre 500Hz y 1000Hz, el controlador puede alcanzar temperaturas de hasta 65ºC.
- Considere que a mayor frecuencia PWM, la corriente de salida se ve reducida proporcionalmente, de acuerdo con la siguiente tabla:
PWM frec. = 300Hz --> Máx. 30A
PWM frec. = 3KHz --> Máx. 20A
PWM frec. = 5KHz --> Máx. 15A
PWM frec. = 10KHz --> Máx. 10A
Manual de instrucciones (en inglés):
B1620
Ficha técnica
Guía de temperaturas de color
La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:
- Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
- Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
- Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.
Guía de equivalencias en términos de consumo y ahorro energético
La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.
| LED | Incandescentes y halógenas | Bajo consumo | Fluorescente | Halogenuros metálicos | Vapor de sodio | Vapor de sodio (sin balastro) | Lúmenes |
|---|---|---|---|---|---|---|---|
| % Ahorro | 90% | 72% | 64% | 61% | 73% | 87% | |
| 2W | 20W | 6W | 80-120 | ||||
| 3W | 35W | 8W | 120-250 | ||||
| 5W | 40W | 11W | 280-550 | ||||
| 6W | 50W | 13W | 12W | 360-660 | |||
| 7W | 60W | 15W | 14W | 450-770 | |||
| 9W | 70W | 18W | 18W | 600-990 | |||
| 10W | 80W | 20W | 20W | 750-1.100 | |||
| 12W | 100W | 25W | 25W | 800-1.320 | |||
| 13W | 110W | 30W | 28W | 900-1.430 | |||
| 15W | 120W | 40W | 32W | 1.100-1.650 | |||
| 18W | 140W | 50W | 36W | 1.250-1.980 | |||
| 20W | 150W | 60W | 44W | 1.600-2.200 | |||
| 25W | 200W | 70W | 58W | 1.850-2.750 | |||
| 30W | 250W | 80W | 70W | 60W | 80W | 250W | 2.200-3.300 |
| 50W | 400W | 100W | 120W | 100W | 120W | 300W | 3.000-5.500 |
| 80W | 600W | 150W | 150W | 200W | 500W | 6.000-10.400 | |
| 100W | 750W | 200W | 200W | 250W | 750W | 9.000-13.000 |
