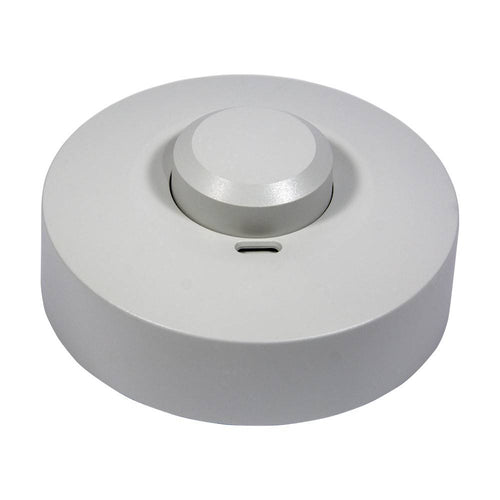

Sensor de movimiento por microondas para techo 360º IP20
Referencia:S2140
230
300
IP20
Ø94x42
50 - 60
Plástico
-20°C ~ +40°C
Según garantía legal: 2 años
Detector / sensor de movimiento por microondas para montaje en el techo, colocación en superficie. Rango de detección de movimiento de 360º y zona de acción de 3 a 10 metros. El sensor de movimiento por microondas actúa incluso a través de puertas, paneles separadores, vidrios, ventanas o paredes delgadas.
Sensor de movimiento por microondas para montaje en techo 360º
El sensor de movimiento por microondas es un discreto interruptor que, activándose únicamente por detección de movimiento nos ayuda a mejorar la eficiencia energética de nuestras instalaciones. Los sensores de onda electromagnética de alta frecuencia (5.8GHz) integrados en el circuito del sensor permiten gestionar las instalaciones lumínicas de forma automatizada.
¿Por qué es adecuado instalar un sensor de movimiento por microondas?
Un sensor de movimiento por microondas nos permite detectar movimiento a través de las puertas, paneles separadores o vidrios y ventanas, incluso a través de paredes delgadas. En oficinas con distintos compartimentos, naves industriales o instalaciones con varias estancias, el sensor de movimiento por microondas es el dispositivo perfecto, mucho más eficaz y preciso que los sensores por infrarrojos.
Instalación del sensor de movimiento por microondas
Desconectar el suministro eléctrico y verificar que el circuito no recibe corriente.

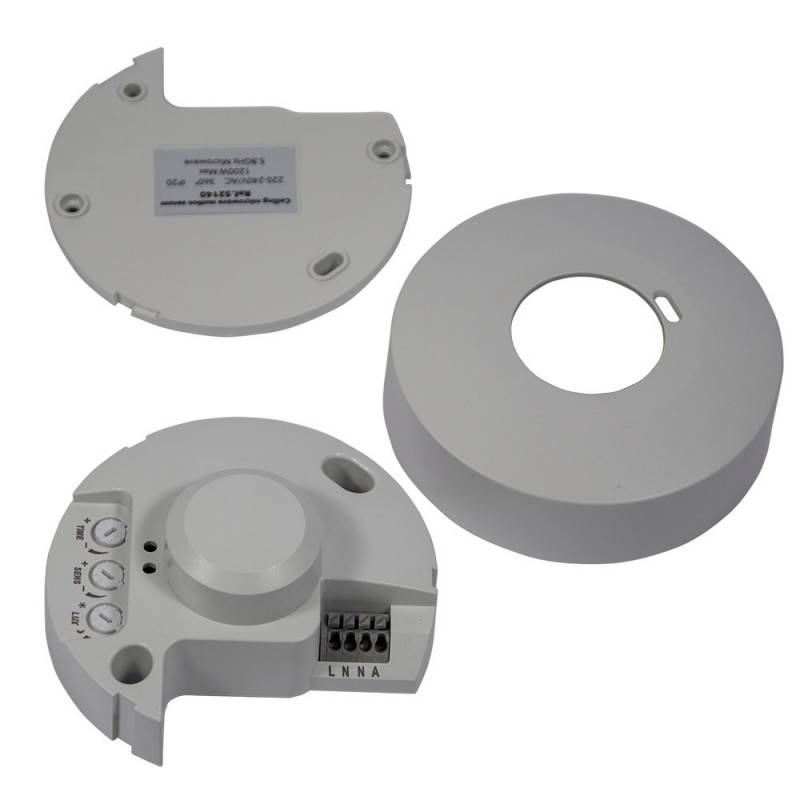

Separar la tapa frontal con un ligero giro de vuelta en contra del sentido de las agujas del reloj.

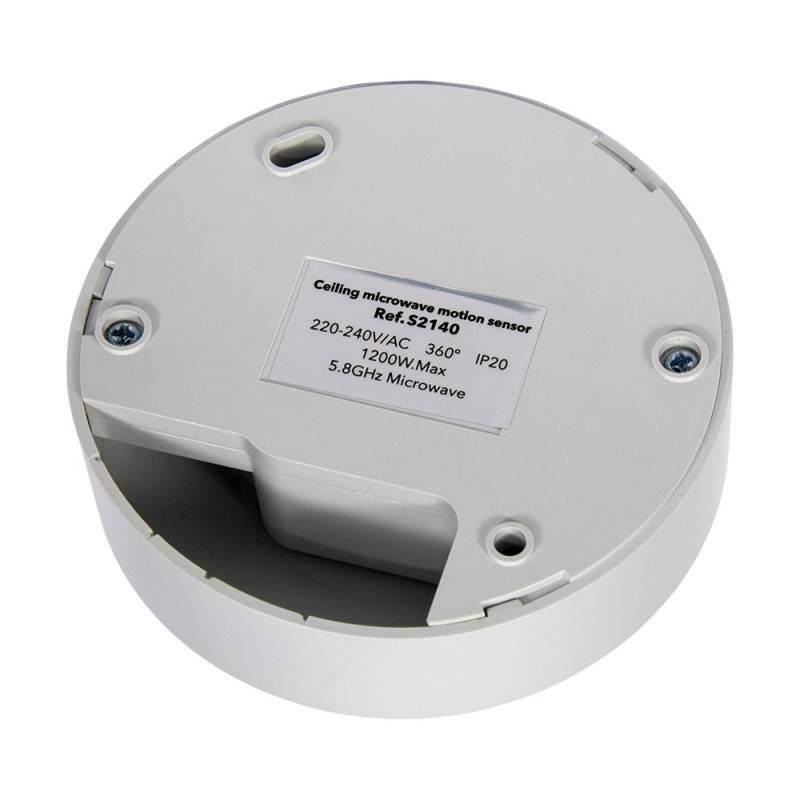

No es necesario desatornillar la tapa posterior, pues las conexiones se realizan desde el panel lateral del sensor.
Atornillar el conjunto contra el techo con los tornillos suministrados.

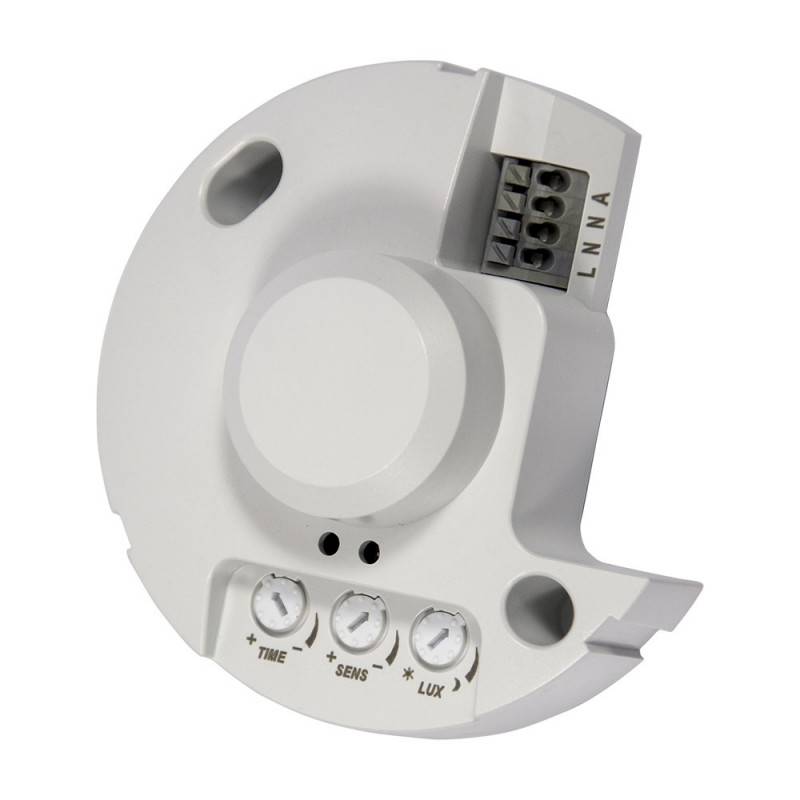

Configurar mediante las ruletas existentes los factores tiempo, sensibilidad (distancia y ángulo de detección), y luxes (iluminación ambiente).
Conectar el cableado de acuerdo con el diagrama de instalación.
Cerrar la tapa con el giro inverso.
Observaciones a tener en cuenta al instalar un sensor de movimiento por microondas:
Recomendamos su instalación por un electricista.
Evitar la colocación de objetos frente al sensor que puedan afectar la correcta detección de movimiento
Evitar la instalación del sensor cerca de zonas donde se altere la temperatura del aire: calefacción, ventiladores, aires acondicionados, etc.
No conectar una carga superior a 300W LED
El sensor no responde adecuadamente. ¿Qué hago?
En la mayoría de ocasiones el sensor de movimiento requerirá de ajustes y revisiones para un correcto funcionamiento de acuerdo a cómo deseamos que se active. Para ello, deberá revisar los siguientes puntos:
El sensor no activa el circuito:
Compruebe que el sensor de movimiento recibe carga eléctrica.
¿El piloto luminoso permanece encendido tras detectar movimiento? Si es así, revise el conexionado.
Si el piloto luminoso no se enciende tras detectar movimiento, por favor, revise que está configurado en modo día/noche correctamente.
Compruebe que el sensor está conectado al voltaje correcto (220-240V-AC)
La sensibilidad es pobre/insuficiente:
Revise que no hay nada frente al piloto detector que obstaculice la recepción de señales.
Revise la temperatura ambiente de funcionamiento.
Revise que el origen de la señal de movimiento se encuentra dentro del campo de detección del sensor.
Revise la altura de la instalación.
El sensor de movimiento no desconecta el circuito automáticamente:
Revise que no hay movimiento constante, por pequeño que sea, dentro del cambio de detección.
Revise que el tiempo de funcionamiento no está configurado al máximo (15 minutos).
Revise que la corriente en el circuito es inferior a 5A.
Compruebe que no hay cambios bruscos de temperatura cerca del sensor, fuentes de emisión de aire acondicionado o calefacción, etc.
Especificaciones técnicas del sensor de movimiento por microondas
Voltaje entrada: 220-240V-AC
Frecuencia: 50Hz
Luz ambiental (ajustable) <10-2000 LUX
Tiempo de funcionamiento tras activación: mínimo 10 segundos (+/-3 seg.) máximo 15 minutos (+/-3min.)
Carga máxima: 300W LED
Carga máxima: 1200W Incandescente
Rango de detección: 360º
Distancia de detección: Radio de 3 a 10 metros, ajustable.
Sistema de alta frecuencia: 5.8GHz radar CW, banda ISM
Potencia de transmisión: <10mW
Altura de instalación: 1.5 a 3.5 metros
Consumo eléctrico: 0,9W
Detección de movimiento: de 0,6 a 1,5 metros/segundo.
S2140
Ficha técnica
202· Tensión Nominal (V)
230
205· Potencia máxima (W)
300
313· IP
IP20
307· Dimensiones (mm) Lxlxh
Ø94x42
203· Frecuencia (Hz)
50 - 60
210· Angulo detección (º)
360
209· Rango detección (m)
3-10
214· Conectividad
Microondas
305· Montaje
Superficie
306· Orientable
No
310· Material
Plástico
312· Uso Exterior
No
314· Rango temperatura
-20°C ~ +40°C
401· Frecuencia de uso
Intensivo
403· Clase eficiencia energética
A+
404· Certificados
CE
ROHS
405· Garantía
Según garantía legal: 2 años
217· Intensidad máxima (A)
6
Guía de temperaturas de color
La temperatura de color se mide de acuerdo a la escala de Grados KELVIN, y varía desde los 1800ºK (equivalentes a la luz de una vela) a los 12.000ºK (equivalentes al cielo azul). Habitualmente se agrupan en 3 grupos:
Blanco cálido (entre 2400 y 3500ºK). Se utiliza habitualmente en ambientes domésticos tales como dormitorios, salas de lectura y lugares donde se pretende obtener un entorno cálido y acogedor, relajante y atenuado. También se utiliza en negocios y comercios donde predominan colores anaranjados y dorados, como por ejemplo panaderías o tiendas de ropa.
Blanco neutro (entre 3500 y 5000ºK). Equivale a la luz natural de día soleado. Estas temperaturas de blanco favorecen la concentración sin provocar agotamiento visual. Además, trasmiten una sensación de claridad y limpieza. Es por ello que se instalan habitualmente en salas de estudio, oficinas, despachos y en zonas de trabajo donde se transcurren varias horas.
Blanco frío (entre 5500 y 12000ºK). El blanco frío ofrece una iluminación intensa, con tonalidades azuladas. Además, con la misma intensidad produce mayor cantidad de lúmenes y eso genera una percepción de mayor luminosidad. Se utiliza habitualmente en baños, cocinas y lavaderos, así como en áreas de servicios y de mantenimiento.
Guía de equivalencias en términos de consumo y ahorro energético
La siguiente tabla muestra la equivalencia entre los productos de iluminación LED con otros sistemas de iluminación. Por ejemplo, 10W LED ofrecen el mismo flujo lumínico que una lámpara incandescente de 80W o ben una lámpara de bajo consumo de 20W.
LED
Incandescentes y halógenas
Bajo consumo
Fluorescente
Halogenuros metálicos
Vapor de sodio
Vapor de sodio (sin balastro)
Lúmenes
% Ahorro
90%
72%
64%
61%
73%
87%
2W
20W
6W
80-120
3W
35W
8W
120-250
5W
40W
11W
280-550
6W
50W
13W
12W
360-660
7W
60W
15W
14W
450-770
9W
70W
18W
18W
600-990
10W
80W
20W
20W
750-1.100
12W
100W
25W
25W
800-1.320
13W
110W
30W
28W
900-1.430
15W
120W
40W
32W
1.100-1.650
18W
140W
50W
36W
1.250-1.980
20W
150W
60W
44W
1.600-2.200
25W
200W
70W
58W
1.850-2.750
30W
250W
80W
70W
60W
80W
250W
2.200-3.300
50W
400W
100W
120W
100W
120W
300W
3.000-5.500
80W
600W
150W
150W
200W
500W
6.000-10.400
100W
750W
200W
200W
250W
750W
9.000-13.000
P: Hola. Busco sensor de movimiento para luz para 3 cuartos de baño de una vivienda. Creo que es mejor de microondas que PIR para que no se apague al ducharse por ejemplo o si estas sentado con poco movimiento. Por otro lado no se si es verdad que las microondas atraviesan paredes y va a detectar movimiento en el pasillo quedandose todo el tiempo encendido. A ver que opinais al respecto. Como son regulables no quiero esconderlo en falso techo porque estaria poco accesible si quiero hacer cambios. Por eso he pensado en este. Tambien he visto alguno por microondas que parece un foco empotrado pero creo que no teneis. A ver si me podeis asesorar sobre si es adecuado para mi objetivo y también saber cuantos focos se le pueden conectar a un solo sensor, ya que cada cuarto de cuarto de baño tiene unos 3-5 focos led. Os felicito por vuestros videos de youtube. Espero vuestra respuesta. Gracias| 2020-11-22 10:31:28
R: El sensor de movimiento por microondas funciona mejor que uno PIR , pero hay que tener en cuenta que puede dar falsos encendidos dependiendo de la sensibilidad y la ubicación, por que si puede detectar con objetos delante. El modelo de pared es la ref. S2180. Si tiene problemas que sensibilidad con microondas quizá sea mejor dependiendo del caso uno PIR donde se puede ajustar los tiempos de encendido.
Dependiendo de la luminaria led esta sobre 300w -1000w de potencia depende del sensor
